Так как производительность компрессора в точке Е меньше требуемой в системе точки К' (V_B<V'_K), то давление снова начнет падать и компрессор достигнет режима работы в точке В, а система перейдет в точку В'. Затем все режимы повторяются.

В результате в системе – "компрессор – трубопровод" возникнут автоколебания газа, сопровождаемые внезапными изменениями производительности и давления нагнетания компрессора. Такое явление известно под названием "помпаж" компрессора, рис. 1.7.

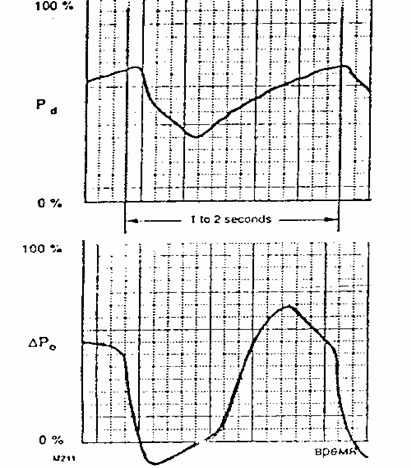

Рис. 1.7. Развитие помпажа во времени

Говоря проще, скорость движения газа меняет свое направление на противоположное. При этом на противоположную меняется и аэродинамическая сила. Можно просто представить порядок величин аэродинамических сил, поскольку их момент относительно оси ротора требует для вращения последнего эффективной мощности приводного двигателя. При изменении таких больших сил и момента на противоположные механические нагрузки на вал, подшипники, диафрагмы и корпус компрессора в целом превышают допустимые величины.

Из-за нелинейности характеристик компрессора его рабочая точка ускоряется, приближаясь к помпажу, независимо от того двигается ли она вдоль характеристики при неизменных оборотах или скорость вращения меняется под влиянием системы автоматического регулирования (САР). Чтобы уменьшить расстояние между границей помпажа и линией настройки, САР должна учитывать влияние этого ускорения. Способность антипомпажного клапана обеспечивать быстрый выпуск газа является одной из его важнейших характеристик.

Практика эксплуатации знает случаи, когда даже непродолжительная работа на режиме помпажа приводила к разрушению компрессора. Из-за высокой частоты возникающих автоколебаний в диапазоне 05-2Гц, развитие помпажа происходит очень быстро. Чаще всего на устранение помпажа есть не более 2-3 сек, после чего происходят необратимые повреждения компрессора.

Помпаж является следствием неконтролируемого развития квазистационарных процессов в центробежном компрессоре, когда достаточно стабильное течение потока переходит в фазу вращающегося срыва и далее в помпаж. Так, в области квазистационарного течения разбросы давления и расхода (дисперсия потока по этим параметрам) слабо зависят от расхода и числа оборотов. Переходные процессы в условиях наброса и сброса нагрузки практически не влияют на дисперсию, незначительно увеличивая последнюю. В области вращающегося срыва дисперсия возрастает в среднем в 2-2,5 раза. При помпаже наблюдается ее активный рост в 20 и более раз. Темп роста дисперсии составляет на первой гармонике порядка 150 единиц в секунду. Пульсации перепада давления в области помпажа представляет собой синусоиду. Этот факт говорит о том, что помпаж – это резонансный процесс.

Исследования, проведенные в Казанском НПО "Компрессор", показали, что в области устойчивой работы ступени колеса компрессора наблюдаются низкоамплитудные пульсации давления, составляющие в основном менее 1%, в частотный диапазон пульсаций занимает практически всю область. В области вращающегося срыва амплитуда пульсаций перепада давления возрастает по отношению к первоначальной примерно на 6%. Частота пульсаций здесь не превышает 2,5 Гц. На участках помпажа частота пульсаций снижается до 1 Гц, а амплитуда возрастает до 38% по перепаду давления и 5% по давлению в диффузоре.

Помпаж может возникнуть при следующих ситуациях:

– Пуск компрессора и останов компрессора

– Работа на низких нагрузках или резкие изменения нагрузки

– Нестандартные режимы и ситуации, в частности, это "горячий пуск", изменение режима работы нагнетателя до значительного уменьшения расхода газа (приблизительно до 60% расчетного значения), -снижение частоты вращения нагнетателя ниже допустимой;

– Ложные срабатывания автоматики и электронных сигнализаторов помпажа (Так, анализ сигналов в предпомпажной зоне показывает, что спектральные составляющие, характеризующие собственно помпажные колебания, лежат в диапазоне 0,5-6 Гц. Спектральные составляющие сигнала датчика, лежащие выше 5-7 Гц, являются помехами).

– Колебаний давления газа в газопроводе, например, при изменении характеристики сети (газопровода) вследствие влияния параллельно включенных, но более напорных нагнетателей; появление разрежения во всасе компрессора из-за снегопада, образования гидратов и пр.

–– Изменения состава газа

–– Резкие технологические возмущения

–– Засорение фильтров

–– Неисправность обратного клапана

–– Самопроизвольное закрытие клапанов в нагнетании

или всасывании или закрытие этих клапанов из-за ошибки оператора, например, неправильное или несвоевременная перестановка кранов в трубной обвязке

–– Неисправность холодильника

–– Неисправность привода

––Попадание посторонних предметов на защитную решетку нагнетателя и ее обледенение и др.

Внешне помпаж проявляется в виде хлопков, сильной вибрации нагнетателя, отдельных периодических толчков, в результате чего возможны разрушение рабочего колеса нагнетателя, повреждение упорного подшипника, разрушение лабиринтных уплотнений и т.д.

Возникновение помпажа в нагнетателе вызывает колебания частоты вращения и температуры газа, и, как следствие, к возникновению неустойчивой работы осевого компрессора, что, в свою очередь, приводит к аварийной остановке ГПА.

Помпажные явления в осевом компрессоре могут охватить компрессор в целом и проявляться в виде периодического изменения давления воздуха на линии нагнетания, температуры воздуха, частоты вращения, а также повышенной вибрации агрегата и шума.

В каждом конкретном случае помпаж может вызываться различными причинами. Например, в условиях работы ГТУ на компрессорных станциях наблюдаются случаи появления помпажа при обмерзании входной части осевого компрессора при повышенной влажности наружного воздуха в период сильных туманов, снегопадов и метелей.

Аварийные остановки агрегатов из-за обмерзания входной части компрессора приводят к нарушению работы станции, уменьшают подачу товарного газа и отрицательно сказываются на работоспособности отдельных узлов и деталей ГТУ.

Помпаж осевого компрессора при обледенении входной кромки осевого компрессора может сопровождаться мощным хлопком и выбросом воздуха во всасывающий тракт агрегата. Следует отметить, что помпаж здесь наступает прежде всего в результате внезапного возмущения потока воздуха в момент отрыва кусков льда или налипшего снега со стенок конфузора или направляющих лопаток компрессора. В момент отрыва кусков льда с направляющего аппарата компрессора, возросшая при обледенении в межлопаточных каналах осевая составляющая скорости резко падает, вследствие быстрого увеличения проходного сечения решетки и лопатки как бы не успевают «подхватить» поток воздуха, что вызывает нарушение целостности потока и увеличение местных сопротивлений и, как следствие этого, выброс остатков льда во всасывающий патрубок.

Частота пульсаций достаточно жестко связана с емкостью сети и длиной трубопроводов. Амплитуды колебаний также зависят от емкости сети, ее инерционных и демпфирующих свойств. Зависимость от сети настолько велика, что один и тот же компрессор при одинаковых режимах по расходу газа и частоте вращения может работать как в режиме помпажа, так и без его проявления. Изменение емкости по расходу рабочего тела вызывает отклонение момента начала помпажа. Этим, в частности, объясняется то, что линия совместной работы компрессора и газовой турбины в установках с регенерацией теплоты отходящих газов проходит ближе к линии помпажа, чем в установках без регенерации теплоты отходящих газов.
