Кузовные работы: Рихтовка, сварка, покраска, антикоррозийная обработка
Шрифт:
Различают следующие виды фосфатирования: обычное (нормальное), ускоренное, холодное и аморфное. На автозаводах фосфатирование проводят растворами КФ-1 либо КФ-12 при температуре 45–50 °C.
В условиях сервисной мастерской при ремонтных работах реально можно провести только холодное фосфатирование с использованием паст или растворов. Они отличаются повышенным содержанием солей и, соответственно, более высокой кислотностью. Для фосфатирования крупногабаритных стальных изделий используют пасту следующего
Ортофосфорную кислоту, цинковые белила и азотистокислый натрий смешивают в воде, затем в полученный раствор при постоянном перемешивании постепенно добавляют тальк до тех пор, пока не образуется кашица равномерной консистенции, пригодная для нанесения кистью или шпателем. Приготовленную пасту необходимо использовать в течение суток.
Технологическую операцию фосфатирования выполняют следующим образом. На очищенный от ржавчины и окалины, обезжиренный и высушенный металл кистью или шпателем наносят фосфатирующую пасту. Через 40 мин в нескольких местах проверяют поверхность на полноту образования фосфатной пленки, для чего часть пасты снимают.
Процесс считается законченным после образования равномерной серой, мелкокристаллической фосфатной пленки. После окончания процесса пасту удаляют шпателем, а обработанную поверхность тщательно промывают водой и сушат.

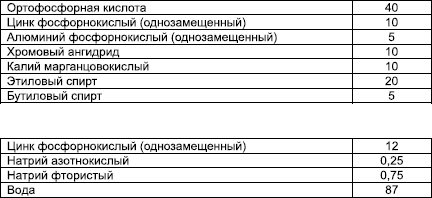

Для холодного фосфатирования используются растворы следующего состава (в % по массе):
Растворы наносят на обезжиренную и высушенную поверхность металла кистью. Процесс фосфатирования ведут при 18–22 °C в течение 30–40 мин.
При фосфатировании изделий в растворах процесс нужно вести при 20–30 °C в течение 40–60 мин. После образования на поверхности изделий равномерного темно-серого налета процесс фосфатирования прекращают. Деталь необходимо тщательно промыть холодной водой; если поверхность металла после фосфатирования плохо промыта и на ней остались водорастворимые соли, впоследствии может происходить отслаивание покрытия вместе с грунтовкой.
Если фосфатирование проведено правильно, поверхность металла хорошо смачивается лакокрасочными материалами. Благодаря этому достигается хорошая адгезия (прилипание) покрытий, в том числе таких, которые в обычных условиях имеют неудовлетворительную адгезию.
Чтобы повысить противокоррозионные свойства и уменьшить пористость фосфатной пленки, ее рекомендуется обработать раствором основного бихромата хрома. Бихромат хрома – это порошок темно-коричневого цвета. Перед употреблением его нужно растворить в воде при 60–70 °C. Полученный раствор с концентрацией 0,7–1,5 г/л подогревают до 30–50 °C и наносят краскораспылителем на поверхность детали. Сушат при 40–50 °C в течение 10–20 мин.
Обработка поверхности металлов после фосфатирования раствором основного бихромата хрома повышает коррозионную стойкость лакокрасочных покрытий и улучшает их адгезию.
Если все выполнено правильно, то получится пленка серого цвета, имеющая мелкокристаллическую структуру. Цвет и структура должны быть одинаковы на всей поверхности.
Как отмечалось, за фосфатированием следующая технологическая операция – грунтование. При условии хранения изделий в сухом помещении, разрыв во времени между
фосфатированием и грунтованием поверхности не должен превышать двух суток.Фосфатирование поверхностей можно проводить, используя фосфатирующие грунтовки, например, ВЛ-02 или ВЛ-023.
На рынке можно найти отечественные фосфатирующие концентраты КФ-1 и КФ-12, препарат для холодного фосфатирования «Фосфакор».
КФ-1 представляет собой концентрированный раствор фосфата цинка, нитрата цинка и фосфорной кислоты, а фосфатирующий концентрат КФ-12 отличается от него меньшим содержанием солей цинка и наличием солей никеля, улучшающих структуру фосфатного покрытия.
«Фосфакор» – это готовый к применению раствор соли «Мажеф» (смесь монофосфатов марганца и железа), нитрата цинка и катализатора фосфатирования.
Для стабилизации процесса фосфатирования и получения плотного мелкокристаллического слоя фосфата оптимальной массы в заводской технологии применяют активатор фосфатирования, который вводят в количестве 4–10 г/л в щелочные моющие растворы на последней стадии обезжиривания перед окраской.
Активатор фосфатирования АФ-1 содержит смесь титанатов и фосфатов натрия.
Грунтование поверхностей
Грунтовочные покрытия служат подслоем для нанесения последующих слоев лакокрасочного защитно-декоративного покрытия. Они применяются также в качестве самостоятельного защитного покрытия.
Грунтовочные материалы должны обеспечивать прочную адгезию покрытия к металлу и высокие защитные свойства. Это требование достигается сочетанием пленкообразующих компонентов со специальными пигментами – ингибиторами коррозии металла, введением в композицию различных поверхностно-активных веществ и других добавок.
Грунтовки для металлов подразделяют на несколько типов:
– пассивирующие грунтовки (наряду с другими пигментами содержат в своем составе хроматы и фосфаты);
– фосфатирующие грунтовки (помимо пассивирующего действия, обеспечиваемого хроматными пигментами, фосфатируют металл, благодаря присутствию фосфорной кислоты);
– протекторные грунтовки (содержат большое количество цинковой пыли, что обеспечивает катодную защиту металлов, особенно эффективную в морской воде);
– изолирующие грунтовки (в качестве пигментов содержат железный сурик и цинковые белила и защищают металл от проникновения влаги);
– грунтовки-преобразователи ржавчины (содержат фосфорную кислоту, вступающую в химическое взаимодействие с продуктами коррозии на поверхности металла и преобразующую их в подслой под лакокрасочные покрытия).
Грунтовки отличаются от эмалей повышенным содержанием пигментов и тем, что пигменты в них применяются преимущественно противокоррозионные.
Защитные свойства грунтовок объясняются прежде всего пассивирующим действием противокоррозионных пигментов, входящих в их состав. Адгезионная прочность грунтовочных слоев обратно пропорциональна их толщине, поэтому их наносят тонким слоем, хотя при большей толщине они имели бы гораздо лучшие защитные свойства.
