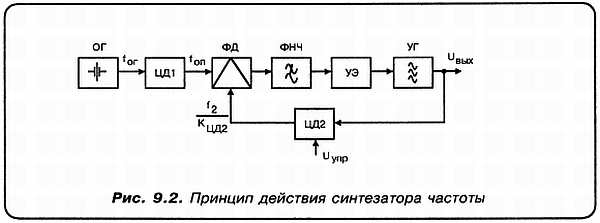

Тем более, что шумовые характеристики гетеродинов на основе ГПД — существенно лучше, а схемы — значительно проще!
«Н»: Я лично очень благодарен Вам и Аматору, что имел возможность получить достаточно четкое представление о структурных схемах и особенностях современных радиовещательных приемников КВ диапазона.
Но остался один неясный для меня вопрос…
«А»: Интересно, какой именно?
«Н»: Почему вы так много внимания и времени уделили ИМЕННО ЭТОЙ ТЕМЕ?
«А»: А ты что, до сих пор не догадался? Или желаешь, чтобы точки над «i» расставил я?…
«Н»:
«А»: Ну что же… Весь наш цикл бесед, в некоторых из которых принимал участие и ты, был посвящен, в сущности, только одному — обсуждению структурной схемы коротковолнового переносного радиоприемника, ПОСТРОЙКУ КОТОРОГО МЫ ВСКОРЕ И НАЧНЕМ!
«Н»: Вы — это значит Спец и ты, Аматор?
«А»: Не совсем!.. Мы с тобой, дружище Незнайкин! Ты что, не веришь в свои творческие силы?
«С»: Дорогой Незнайкин!.. В дни моей юности был очень популярен кинофильм «Последний дюйм»! Так вот там один из персонажей фильма пилот Бен утверждал: «Сынок, в жизни можно сделать все, если не надорваться!..»
Поэтому, чтобы избежать подобной неприятности, как мне кажется, за дело лучше взяться вдвоем!
«А»: Вопросы, предложения, возражения и прочее имеются?
«Н»: Да меня эта идея, откровенно говоря, захватила уже давно! Я просто признаваться не хотел!.. И все — таки… А получится?… Как Вы полагаете, уважаемый Спец?
«С»: Дорогие друзья!
Постройка подобного приемника преследует сразу несколько целей! Поэтому с полным на то основанием можно утверждать, что это — многоцелевая задача!
Первое — в процессе постройки и отладки подобного приемника, знания и навыки, которые при этом приобретаются, в любом случае подготавливают человека к дальнейшей работе в интереснейшей области практической электроники!
А люди, имеющие подобные навыки, без работы не останутся! Во-вторых, давайте вспомним, например, что говорил Михаил Сергеич Горбачев в своем интервью после окончания Великого Форосского заточения?
«А»: Это когда он заявил, что единственным источником информации для него была, вещающая на КВ, станция «Радио Свобода»?
«С»: В точности так! Друзья мои, хороший KB-приемник ВСЕГДА обеспечит вам возможность прорыва «информационной блокады»! Независимо оттого, находитесь ли вы на Форосе, или в иной географической точке нашей многострадальной…
«А»: Но ведь сейчас не глушат!?…
«С»: А какими словами заканчивается вторая книга А. Дюма о похождениях трех мушкетеров?…
«А»: Помнится, словами д'Артаньяна?!..
«С»: И это верно!.. Д'Артаньян произносит мудрую фразу: «…отведите мне комнату в бельэтаже. Я теперь капитан мушкетеров! Но… оставьте за мной и чердак! Никогда не знаешь, что может случиться в жизни!»
«А»: Убедительно! И даже очень!..
«С»: Естественно, гениальный писатель!..
Ну и в-третьих! Конечно, имея, например, ну совершенно лишние доллары, которые просто непонятно куда девать, вы можете, походив по маркетам, приобрести японский или голландский KB-приемник высокого класса, который будет ублажать ваш глаз, слух и чувство собственного достоинства!..
Кроме всего прочего, это обеспечит вам возможность «ловить»
ВЕСЬ МИР!Но учтите, что высококлассный приемник стоит очень дорого!
«Н»: Каков уровень цен, хотя бы примерно?
«С»: За KB-приемник с профессиональными параметрами около 2000 долларов!
«А»: Больше вопросов не имею!..
«Н»: А я — тем более!..
«С»: Тогда, друзья мои, начинаем наш «военный совет»!
Глава 10. Структурная схема выбрана
«Спец»: Итак, вопрос в принципе решен, я полагаю?
«Аматор»: Да, безусловно!
«Незнайкин»: И я так считаю!..
«А»: Хотя выбор окончательного варианта структурной схемы еще не произведен!
«С»: Вот именно этим мы сейчас и займемся!..
Итак, приступаем к обсуждению структурной схемы и ее особенностей. Я предлагаю начать с обсуждения радиотехнического тракта, затем обсудить особенности систем контроля и индикации, а затем вопросы электропитания разрабатываемого устройства. И, одновременно, не забыть о весогабаритных характеристиках.
«А»: Вы, Спец, всю жизнь занимались разработками. Поэтому — Вам и карты в руки! Какой же радиотехнический тракт вы предлагаете принять за основу?
«С»: Да вот, примерно, такой (см. рис. 10.1)!
«Н»: А почему цепи первой АРУ даны пунктиром?
«С»: Да потому, что мы должны еще выяснить такой вопрос. Будет ли аттенюатор R иметь плавную регулировку? В этом случае необходима цепь первой АРУ.
Или же аттенюатор R будет иметь некоторое фиксирование значение ослабления, которое будет задействовано,' если входной сигнал приемника превысит некоторое значение?
«А»: Аттенюатор применяется для сохранения высокого динамического диапазона приемника?
«С»: Да, именно для этого! В связи с чем, ослабление при малом сигнале должно быть равно НУЛЮ, а при большом сигнале иметь такое значение, чтобы не допустить перегрузки усилителя ВЧ, который обозначен на структурной схеме, как А1.
«А»: АРУ-1 может строиться только как обратная АРУ?
«С»: Нет, АРУ-1 может быть и прямого и смешанного типа также!
«А»: А какое значение чувствительности приемника мы примем в качестве исходного для нашего реального случая? И вообще, не кажется ли Вам, что следует более подробно остановиться на шумах?
«С»: Действительно!.. Этот вопрос мы до сих пор как-то обходили!
Так вот, шумы бывают не только внешними, но и внутренними. Внутренние шумы возникают как в пассивных элементах радиоприемных устройств — резисторах, фильтрах, линиях передач; так и в активных приборах — работа которых независимо от того, что они собой представляют (радиолампы или транзисторы) связана с наличием управляемых потоков носителей заряда.
