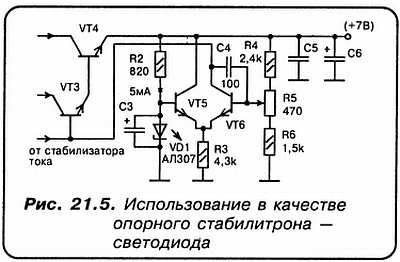

«С»: Рисунок печатной платы будет представлен позднее. Но весь этот узел собирается на основе миниатюрных компонентов, на единой плате. Конструктивно он НЕ входит в состав силового блока стабилизаторов напряжения. И размешается отдельно, поближе к варикапам ГПД.
Глава 22. Схемотехника полосовых диапазонных фильтров
«Аматор»: Снявши голову, по волосам не плачут! Мы с Незнайкиным за эти дни изготовили и отладили стабилизатор напряжения по предложенной Вами, уважаемый Спец, и прочувствованной нами
«С»: Давно пора! И начнем мы, прежде всего, вот с какого момента… Вы не припомните, друзья, с чего начинается театр?
«Н»: Я слышал, что классики настаивают на том, что театр начинается с вешалки!
«С»: И они совершенно правы! Впрочем, на то они и классики! Но, в таком случае, радиоприемник начинается с определения ДИАПАЗОНА ПРИНИМАЕМЫХ ЧАСТОТ!
В нашем случае, в этот диапазон должны входить ВСЕ короткие волны! Причем не в печальном советско-обрезанном виде, а начиная с 10-метрового диапазона!
«А»: Но ведь официально, KB-диапазон начинается с 11 метров?
«С»: Читай чаше классику, дружище! Как говаривал незабвенный Коровьев Фагот — ВСЕ ЭТО ЗЫБКО И УСЛОВНО! Да вот, чтобы за примером далеко не ходить! Вот передо мной журнал «Радио-Аматор» № 8 за 1996 г. В интереснейшей статье А. Егорова читаем: «В общем случае короткими волнами (КВ) считают волны длиной 10—200 метров (частоты 1,5—30 МГц), хотя в прошлом выпуске рубрики участок волн 100–200 метров мы причислили к СРЕДНИМ волнам. Дело в том, что с физической точки зрения четкой границы между этими диапазонами НЕТ… в приемной аппаратуре (особенно служебной) KB-диапазон начинается с 1,5 МГц».
Так вот, я предлагаю верхней границей приема считать 30 МГц!
«Н»: …Согласие есть продукт непротивления…
«А»: Ты, Незнайкин, славно излагаешь! Но, уважаемый Спец! Это сколько же потребуется поддиапазонов!? Давайте подсчитаем… Итак: 11 м; 13 м; 16 м; 19 м; 25 м; 31 м; 41 м; 49 м; 65 м; 75 м. Итого — десять поддиапазонов! Это только в области коротких волн! А если сюда еще прибавить ДВ; СВ и УКВ?
«С»: Не хотел я об этом, но если ты так настаиваешь… Ты, надеюсь, заметил, что на КВ есть участки, которые не принимаются вообще?
«А»: Естественно заметил…
«С»: Кроме того, на Всемирной административной конференции по радиовещанию, проходившей в 1992 году, было принято решение о введении в эксплуатацию в начале 21 века НОВЫХ КВ-поддиапазонов!
Еще по одному на участках 16 м; 19 м; 25 м; 31 м; 41 м и 49 м! Кроме того, вводятся новые поддиапазоны: 22 м и 15 м. Так что смело можешь их тоже приплюсовать к перечисленным тобой ранее…
«А»: Но ведь в иностранных радиоприемниках тоже применяется разбиение на растянутые КВ-диапазоны!
«С»: Да, применяется! Но ранее только в дорогих, а теперь во многих моделях даже среднего класса предусмотрена возможность перехода на НЕПРЕРЫВНУЮ ШКАЛУ приема! Мы ведь упоминали, например, «Satellit 6001»?
Там предусмотрена такая возможность!
«Н»: А почему вообще нельзя вместо растянутых КВ-поддиапазонов ввести непрерывную шкалу?
«С»: Ввести можно! Но вот будет ли от этого толк? Дело в том, что все упирается в проблему шумов и помех!
Применение растянутых
поддиапазонов ограничивает полосу приема в каждом из них величиной, находящейся в пределах от нескольких сотен килогерц до величины, несколько превышающей 1 МГц! Применение во входных контурах резонансной перестройки не спасает ситуацию. Поскольку, особенно на высокочастотных участках КВ, даже в этом случае настройка не может быть сделана достаточно острой.«А»: Получается, что, расширив поддиапазон, мы только увеличим уровень помех?
«С»: Если исходить из прежних схемных решений, то да! Но не забывайте, что нами Принята иная концепция — радиоприемник с преобразованием первой промежуточной частоты ВВЕРХ! В этом случае вместо резонансного усилителя радиочастоты, стоящего в прежних моделях ПЕРЕД смесителем, мы применяем ШИРОКОПОЛОСНЫЙ усилитель радиочастоты, перекрывающий ОДНОВРЕМЕННО ВЕСЬ КВ-диапазон!
«А»: Но как же сильно, в этом случае, возрастет уровень помех!
«С»: Природа парадоксальна! Применение широкополосного УВЧ, прежде всего, приводит к УМЕНЬШЕНИЮ искажений! Что же касается помех, то ситуация здесь следующая. Многолетние исследования на сей счет, проводившиеся специалистами различных стран, показали, что наиболее рациональным является применение, так называемых, ПОЛУ РАСТЯНУТЫХ поддиапазонов!
В нашем случае предлагается следующее разбиение:
1-ый поддиапазон — 30,0—25,0 МГц;
2-ой поддиапазон — 25,0—22,0 МГц;
3-ий поддиапазон — 22,0—18,0 МГц;
4-ый поддиапазон — 18,0—15,0 МГц;
5-ый поддиапазон — 15,0—12,0 МГц:
6-ой поддиапазон — 12,0–9,0 МГц;
7-ой поддиапазон — 9,0–7,0 МГц;
8-ой поддиапазон — 7,0–5,0 Мгц.
«А»: Что это дает?
«С»: Прежде всего, мы исключаем малоэффективные перестраиваемые резонансные системы из входных цепей. Технически, перечисленные выше диапазоны, будут сформированы на основе, так называемых, ПОЛОСОВЫХ ФИЛЬТРОВ.
«Н»: А что такое полосовой фильтр?
«С»: Для пояснения этого обратимся к старому методу, который никогда нас не подводил — к рисунку! Представим себе, что необходимую нам полосу пропускания f, мы пытаемся сформировать с помощью одиночного колебательного контура, АЧХ которого, как известно, напоминает «колокол» (рис. 22.1).
«А»: Но очевидно, что нормальная ситуация будет только на частоте f0, поскольку по мере удаления от этой частоты сигнал на входе приемника будет падать, что равнозначно ухудшению чувствительности.
«Н»: И, кроме того, пьедестал «колокола» предоставит неплохую возможность проникать на вход приемника помехам и сигналам частот, которые лежат ВНЕ полосы пропускания f!
«С»: Вы все правы! Помимо всего прочего, это ведь приводит еще и к увеличению полосы шумов! В общем, пора подвести итог!..
Характеристика, которую имеет ОДИНОЧНЫЙ колебательный контур, нам совершенно не подходит! Ну, а какую характеристику мы могли бы считать ИДЕАЛЬНОЙ?
