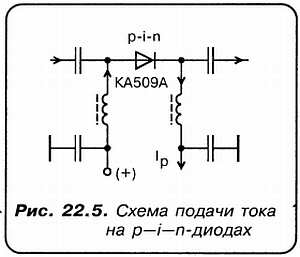

КВ-приемник мирового уровня? Это очень просто!

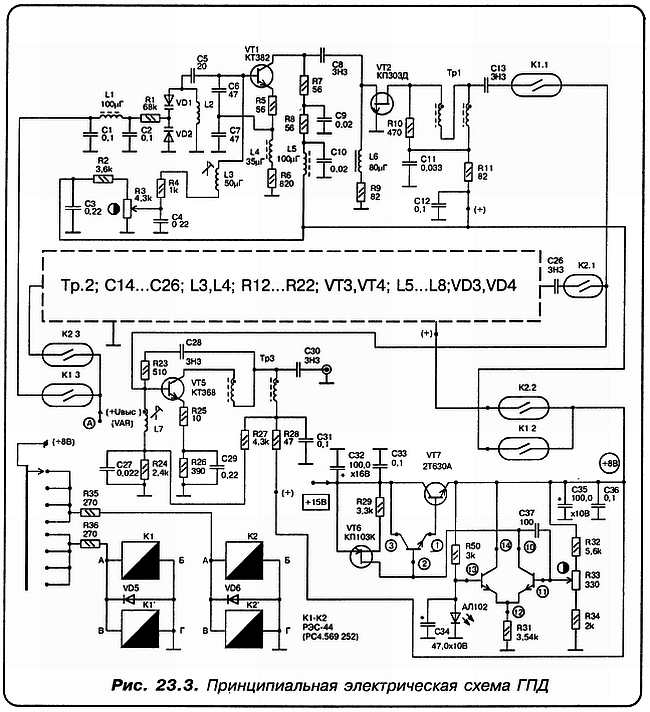

Но гетеродин — дело очень серьезное, особенно в приемнике с преобразованием ВВЕРХ! Поэтому предлагаю следующую, опробованную на практике, принципиальную электрическую схему ГПД для нашего радиоприемника. В ее основе — модификация великолепной, профессиональной американской разработки!

«Н»: Так почему бы нам побыстрее не зарисовать эту «принципиалочку»?!

«А»: Что мы и делаем… Уважаемый Спец, пока мы рисуем, расскажите, чем интересна эта схема (рис. 23.3)?

«С»: Прежде всего тем, что по своим параметрам является профессиональной! Хотя бы из-за того, что наличие в задающем генераторе достаточно сильной обратной связи, позволяет получить спектрально чистый сигнал, содержащий очень мало гармоник! Да и амплитуда выходного напряжения задающего генератора весьма невелика и составляет, примерно, 0,25 вольта. Но, будучи подана на вход буферного усилителя, а с его выхода на оконечный широкополосный усилитель, достигает величины 3–5 вольт!

«Н»: Здесь на схеме я вижу, по крайней мере, два ШПТЛ! Их данные отличаются отданных ШПТЛ для УВЧ?

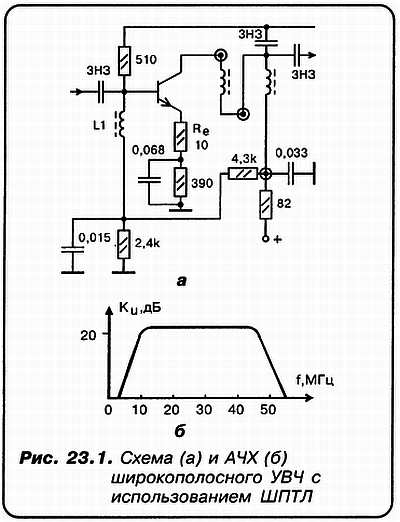

«С»: Да, несколько отличаются. Прежде всего, это касается количества витков. ШПТЛ, обозначенные на схеме, как Тр1 и Тр2 — одинаковы полностью! Способ намотки точно такой же, как и для ШПТЛ УВЧ. Но количество витков — 10; провод — ПЭВ-2-0,2; кольца М0,16-ВТ-8. Типоразмер: К10x6x2.

«А»: То, что варикапы запитываются высокостабильным напряжением +30 вольт, это понятно! Не зря же мы так подробно рассматривали принципиальную электрическую схему для его получения! Но вот как быть с низковольтным питанием ГПД? Запитывать непосредственно от общего стабилизатора +12 вольт?

«С»: Друзья мои! Как говорилось в сравнительно недавнем прошлом, «экономика должна быть экономной»! Бессмысленная сама по себе, эта фраза, будучи применена буквально, к вопросу низковольтного питания нашего ГПД, для нас может обернуться крушением всех надежд! Я имею в виду разрабатываемый приемник!

«А»: Иными словами, здесь экономия на качестве электропитания не проходит?

«С»: Ни в коем случае и никогда! Поэтому, не пускаясь в дальнейшие рассуждения, приведем схему прецизионного автономного стабилизатора, который всего лучше выполнить на ОДНОЙ ПЛАТЕ С ГПД. Заметьте, что входное напряжение мы берем с ВЫХОДА СН +12 вольт!

«Н»: Но вы еще не сказали, какого типа каркас используется в катушке L_к задающего генератора?

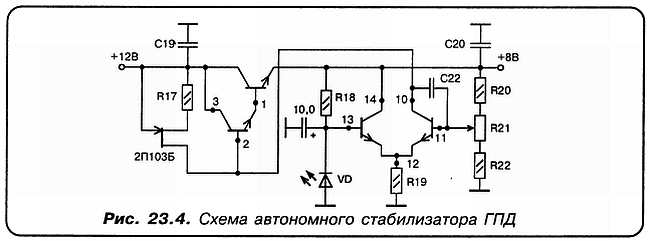

«С»: Вот здесь и используется каркас типа VI! А теперь зарисуем «принципиалочку» прецизионного стабилизатора для ГПД (рис. 23.4).

«А»: У меня вопросов не имеется. Поскольку номиналы резисторов уточним позднее.

«Н»: У меня тоже!

«С»: В таком случае, раз уж мы говорим о гетеродинах, я полагаю что здесь, ниже, мы представим и принципиальную схему второго, кварцевого гетеродина. А уже после этого перейдем к рассмотрению смесителей.

«А»: А какую частоту генерации мы принимаем для второго гетеродина, частота колебаний которого стабилизирована. кварцем?

«С»: Все зависит от того, какую мы выберем ВТОРУЮ ПРОМЕЖУТОЧНУЮ частоту. Из определенных конструктивных соображений, вторая ПЧ (промежуточная частота) выбирается равной 1,465 кГц. Итак, вторую ПЧ принимаем равной именно этой величине — 1,465 кГц!

«А»: Следовательно, второй гетеродин будет содержать кварц, частота резонанса которого — 54,045 МГц?

«С»: Вот что значит прилежно изучать в школе математику! Следует сказать, что резонансную частоту LC-генератора можно стабилизировать, если в цепь обратной связи включить кварцевый резонатор. Для обеспечения лучшей стабильности, целесообразно использовать частоту его (кварца) последовательного резонанса. В качестве исходных схем генераторов, обычно используются схемы Хартли или Колпитца.

«А»: А что они из себя представляют?

«С»: Да вот, посмотрите на рис. 23.5.

Для возникновения колебаний необходимо, чтобы колебательный контур был настроен на частоту кварцевого резонатора. Но можно выбрать частоту колебательного контура как ЦЕЛОЕ КРАТНОЕ резонансной частоты колебаний кварца и возбудить, тем самым, резонатор на соответствующей КРАТНОЙ ГАРМОНИКЕ!

«Н»: Какую же из двух схем выбирать?

«А»: Можешь кинуть монетку… А там — как ляжет! А что посоветует нам Спец?

«С»: Я просто приведу практически проверенную и хорошо зарекомендовавшую себя принципиальную схему (рис. 23.6).

«А»: Задающий генератор здесь собран по схеме Хартли, это понятно! А какие параметры имеет задающая индуктивность?

«С»: Каркас этой катушки изготовлен из фторопласта и соответствует типу V.

«Н»: А что это за включение двух транзисторов после задающего генератора?

«А»: Это одно из очень удачных схемотехнических решений — так называемая КАСКОДНАЯ СХЕМА. В данном случае применена каскодная схема с емкостной связью! Среди особых достоинств этих схем можно полагать следующие:

1. Малую внутреннюю обратную связь, почти на ДВА ПОРЯДКА меньшую, чем у обычного каскада с ОЭ. Это обеспечивает ВЫСОКИЙ УСТОЙЧИВЫЙ коэффициент усиления.

2. Коэффициент шума всей схемы равен коэффициенту шума первого каскада.

3. Выходная проводимость мала, что позволяет применять ПОЛНОЕ включение контура в цепь коллектора выходного транзистора. Это, в свою очередь, обеспечивает ВЫСОКУЮ СЕЛЕКТИВНОСТЬ.

4. Схема обладает ВЫСОКИМ ВХОДНЫМ сопротивлением, следовательно, не нагружает задающий генератор.

«Н»: А насколько эта схема требовательна к высокостабильному питанию?

«С»: Ну, в этом отношении, ВСЕ гетеродины — гурманы! Но… в разной степени. Поскольку в данном случае колебания стабилизированы кварцем, то вполне достаточно ограничиться упрощенным стабилизатором. Вот, например, таким (рис. 23.7).
