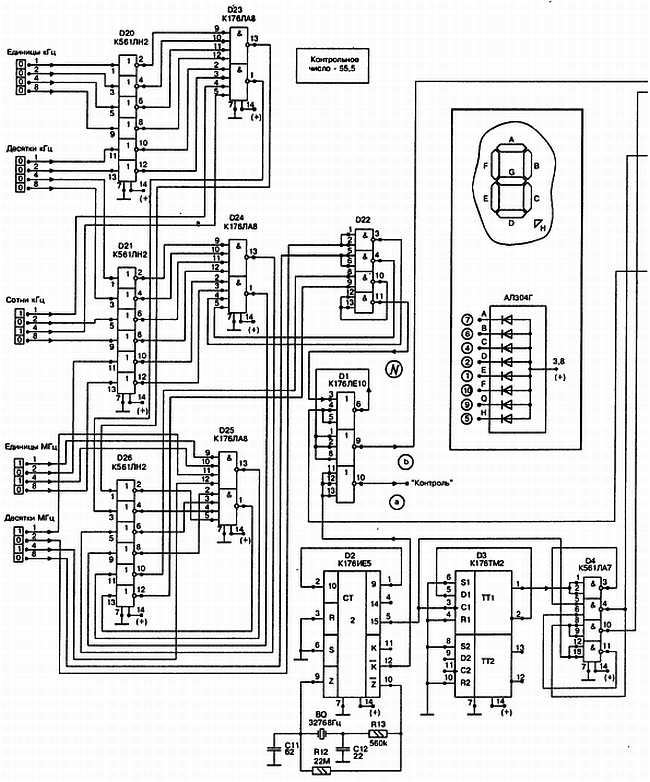

«С»: Почему «если»? Наверняка именно так и произойдет! Поэтому предлагаю поступить следующим образом — ставим логический преобразователь! Вот его схема (рис. 27.3). Один из вариантов, вернее сказать.
Но у нас вопрос решен еще проще. Согласователь уровней выполнен на транзисторе VT2. С его коллектора сигнал подается на инвертор, в качестве которого используется часть микросхемы D5. С ее выхода
«Н»: А что такое D-триггер?
«С»: Вообще триггер — это логическое устройство, способное хранить ОДИН БИТ данных! Наименование этой единицы информации (один бит), происходит от слов «binary digit» — ДВОИЧНЫЙ РАЗРЯД. К триггерам принято относить ВСЕ устройства, которые имеют ДВА устойчивых состояния.
Различают RS-триггеры, названные так по названию их входов управления: R (reset-сброс) и S (set-установка). А также Т-триггеры (toggle — переключатель), выполняющие только одну функцию — деление частоты некоторой тактовой последовательности, подаваемой на вход «С» в ДВА РАЗА!
«А»: Я читал, что в природе есть еще J-K-триггеры. У них нет неопределенности в таблице состояний, когда, зная, каковы входные сигналы, НЕВОЗМОЖНО ОДНОЗНАЧНО определить выходные.
«С»: Верно! Но наиболее часто (вот как в нашем случае), применяются триггеры с ЕДИНСТВЕННЫМ входом данных D (data). Так называемые D-триггеры. Для такого триггера требуется ВСЕГО четыре внешних вывода: вход D, тактовый вход С и два выхода: Q и HE-Q. Сигналы на этих выходах ВСЕГДА в противофазе относительно друг-друга. Так вот, микросхема К176ТМ2 (К561ТМ2) содержит ДВА РАЗДЕЛЬНЫХ D-триггера!
«Н»: А что ИМС К561ТМ2 делает в нашем частотомере?
«С»: Работать тебе, Незнайкин, в будущем, не иначе, как в контрразведке! Больно профессиональные вопросы задаешь! Она, видишь ли, участвует в реализации очень важной технической задачи — один из ее D-триггеров (с помощью еще трех микросхем) формирует последовательность синхронизированных служебных импульсов. Которые в нужные моменты в течение КАЖДОГО счетного интервала подаются на входы «НЕ-R» пятиразрядного счетчика, а также на входы «С» пятиразрядного преобразователя кодов, собранного на микросхемах D15—D19.
«Н»: А что означает понятие СЧЕТНЫЙ ИНТЕРВАЛ?
«А»: Великий комбинатор говорил, помнится, что тех, кто не читает газет, нужно морально убивать на месте! Так что, Незнайкин, запомни следующее. СЧЕТНЫЙ ИНТЕРВАЛ — это период времени, за который происходит подсчет числа поступающих импульсов, с их запоминанием и выдачей окончательного числа подсчитанных импульсов на соответствующие разряды цифрового индикатора.
«С»: Все так, только я еще бы упомянул о том, что в нашем частотомере, а равно и в будущей схеме ЦОУ, счетный интервал равен в точности ОДНОЙ секунде!
«А»: Ну, а если взять более длительный счетный интервал, скажем, ДВЕ секунды, то при поиске станций, когда регулятор настройки находится в
движении, это вызовет большое неудобство!И потом — ОДНА секунда — это как раз достаточное время, чтобы осознать, какая частота «идет» через тракты приемника!
«С»: Действительно, для большинства практических применений — это оптимум! Хотя в профессиональных, точных электронно-счетных частотомерах используют счетный интервал порядка ДЕСЯТИ секунд и более!
«А»: Если нужно индицировать частоту с точностью СЕМЬ-ВОСЕМЬ знакомест?
«С»: Именно так! Заметим, кстати, что пока идет подсчет количества импульсов в каждом ПОСЛЕДУЮЩЕМ счетном интервале, на цифровом индикаторе сохраняется результат ПРЕДЫДУЩЕГО ПОДСЧЕТА. Сам момент ОБНОВЛЕНИЯ показания на индикаторе продолжается НЕ БОЛЕЕ нескольких десятков микросекунд! И глаз оператора его не замечает. И если предыдущее и последующее показания РАВНЫ, а это характерно, например, при подсчете частоты кварцованных генераторов, то на индикаторе «застынут» одни и те же показания!
«А»: Но если мы имеем дело с ГПД, то даже не прикасаясь к рукоятке настройки, мы увидим «дрейф» последнего разряда. Никакого «бульканья» не будет, просто каждую секунду последняя цифра станет немного «гулять». Туда-сюда, туда-сюда.
«Н»: Это как пелось в каком-то шлягере: «… а мне курортников возить, по морю Черному ходить: туда-сюда, туда-сюда, туда-сюда…»?
«А»: Потом расслабишься, Незнайкин! Еще рановато… Итак, подсчитанные за один счетный интервал импульсы, в коде 1-2-4-8 поступают на соответствующие входы ИМС К176ИД2…
«С»: А далее, преобразованные в семисегментный позиционный код, подаются на СЕМИСЕГМЕНТНЫЕ же цифровые индикаторы АЛ304Г.
«А»: Или подобные?
«С»: Или подобные!..
Но я полагаю, что вы с Незнайкином уже достаточно подготовлены для того, чтобы приступить к практическому изготовлению частотомера. А потому — желаю успеха в этом деле!
«А»: Спасибо за пожелание… И все же на душе осталось легкое облачко…
«С»: «Я тучи разгоню руками»! Не является ли причиной этого тот бесспорный факт, что частотомер — это еще не ЦОУ?
«А»: Вы правы, маэстро! Я подумал и о том, не применить ли нам в будущем ЦОУ, для общего уменьшения количества корпусов, микросхемы более высокого уровня интеграции?
«С»: Которые взяли бы на себя функцию вычитания в каждом счетном интервале из общего количества поступающих импульсов именно того их числа, которое соответствует промежуточной частоте?
«А»: А что, разве подобные схемы не выпускаются?
«С»: Перед тем, как дать вам принципиальную электрическую схему частотомера, я специально обращался в отделы маркетингов нескольких электронных предприятий. Но даже «кузница микросхем» — объединение «Квазар» — ничем не смогло мне помочь!
«Н»: А заграница?…
«А»: Во время ближайшего ланча с президентом американской или японской полупроводниковой фирмы, дорогой Незнайкин, будь добр, не забудь спросить о том, не могут ли они оказать нам соответствующую помощь в части комплектации…
