Ландшафтный дизайн глазами ботаника

Разбивка по размерам. А4-А3. Привязка элементов неправильной геометрической формы по размерам. Плавно изгибающаяся дорожка, подпорная стенка, водоем…

Нетиповая деталь. А4-А3. Разработанный дизайнером элемент оформления участка. Рисунок кованого забора, ворот, калитки, нестандартная беседка, забор, граффити на стену и т.д.

Дополнительная визуализация (3D-виды). А4. Дополнительные виды участка, каждая зона отдельно. При необходимости с демонстрацией вариантов заполнения. Демонстрация участка в разное время суток: утро на рассвете, летний день, вечер на закате, ночь (демонстрация нескольких режимов освещения участка). Дополнительно можно проиллюстрировать сезонными изменениями: весна, осень, зима.

Смета на реализацию. А4. Зная объемы работ и необходимые материалы можно приблизительно рассчитать стоимость реализации проекта (расценки на работы и стоимость материалов меняются не только год от года, но даже в течение одного сезона). Более точная смета может быть составлена только непосредственно перед началом работ.

В начале работы после первого выезда на место составляется Обмерный план. На его основе готовятся 2-4 Концептуальных плана, желательно в разных стилях. Даже если создан план, который кажется самым лучшим, единственно правильным, неповторимым и оригинальным, все равно необходимо заставить себя подготовить альтернативный. У заказчика должно быть право выбора.

К планам подбирается серия иллюстраций. Если предлагается подпорная стенка, нужна фотография подпорной стенки. Хотим дорожку из плитняка – фотография плитняка. Иллюстрации помогут достичь взаимопонимания с заказчиком. При встрече будет возможность показать подготовленные планы и дополнить их фотографиями. Определяется, какой элемент или планировочное решение, считает удачным, подходящим к участку и желаниям заказчика.

После этой встречи можно переходить к подготовке Эскизного плана, который объединит в себе все удачные идеи и находки с концептуальных планов, выполняется в масштабе. Эскизный план вновь обсуждается с заказчиком и вносятся коррективы.

Только после утверждения эскизного плана можно переходить к созданию Основной части проекта.

Бывает, что после сдачи проекта заказчик отказывается от реализации, или обращается к своим подрядчикам. Это нормально. Но чаще всего приходится начинать воплощение проекта еще до его сдачи. Такой вариант развития событий не освобождает дизайнера от добросовестного исполнения всех обязательств по подготовке проекта.

Проект – отдельный этап работы ландшафтного дизайнера. Это большая и сложная работа, требующая знаний и опыта, занимающая много времени. На создание полноценного проекта даже у профессионального дизайнера с большим опытом работы уходит около 3-4 месяцев. Если заниматься ежедневно только одним проектом, можно сделать его и за месяц. Но как правило, при ускорении работы начинает страдать качество. Каждому ландшафтному дизайнеру необходимо объяснить заказчику, что хороший проект – результат вашего совместного длительного труда.

Проработанный проект в значительной степени позволит избежать ошибок при его реализации и безусловно воплотится в прекрасный сад, от которого хозяева будут получать удовольствие на протяжении десятков лет.

Особенности создания некоторых листов проекта стоит рассмотреть подробнее.

2.6. Условные обозначения на плане

Для того, чтобы проект был понятен и информативен, необходимо при создании планов использовать стандартные условные обозначения. Это поможет, кроме всего прочего, легче достичь взаимопонимания с подрядчиками, исполнителями работ, которые чаще сталкиваются со строительными чертежами, чем с рисунками дизайнера.

Данные условные обозначения используются на планах, которые по сути являются видом сверху на участок. Символы изображаются в соответствие с масштабом. Т.е. объект, имеющий размер в реальной жизни 2х0,8 м, при использовании масштаба 1:100 изображается на листе в размере 2х0,8 см.

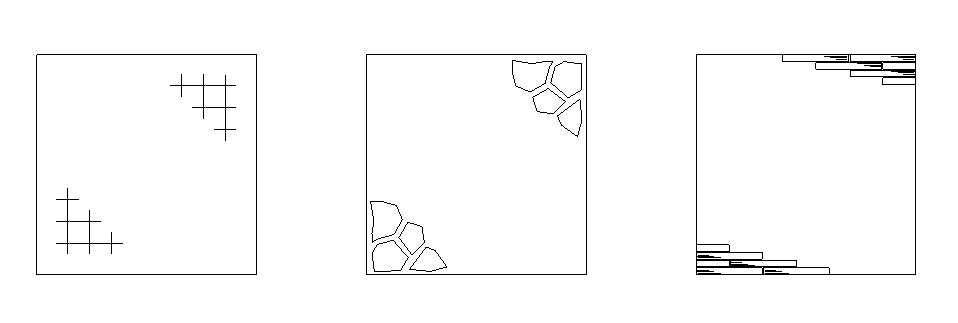

Мощение. Жесткое мощение (бетон, плитка, брусчатка, плитняк и т.п.) изображается в виде замкнутого контура и отмечается внутри контура по противоположным углам (в случае парковок или площадок) либо в начале и в конце (в случае дорожек) фрагментом штриховки. Деревянный декинг или деревянные дорожки изображаются в виде фрагментов отдельных досок. Штриховка не отражает масштаб конкретного материала, размеры элементов мощения можно указать в экспликации и/или спецификации. Примеры штриховки приведены на рис. 2.11.

Рис. 2.11. Жесткое мощение: а – тротуарная плитка, б – плитняк, в – деревянный настил.

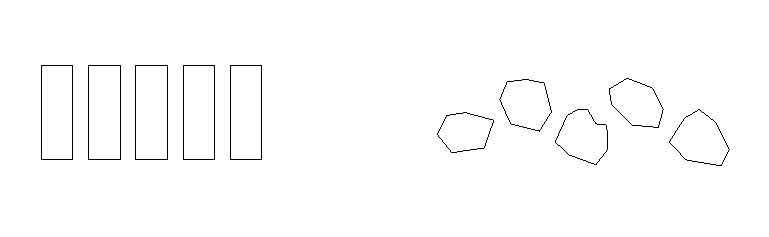

Пошаговые дорожки. Это случай, когда между отдельными фрагментами дорожки расположена отсыпка или газон, расстояние между фрагментами дорожки соответствует шагу, стандартное расстояние 600-700 мм. Фрагменты изображаются отдельно в виде замкнутого контура без штриховки (рис. 2.12).

Рис. 2.12. Пошаговая дорожка: а – бетонные площадки в стиле хай-тек, б – дорожка из плитняка.

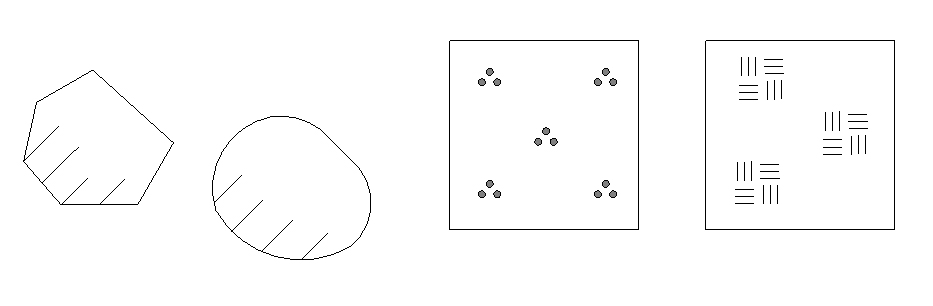

Камни, отсыпки. Отдельные валуны (подразумеваются не плоские, а объемные камни) изображаются замкнутым контуром со штриховкой с одной стороны, изображающей область затенения. Отсыпки принято изображать в виде области, заполненной специальными символами (рис. 2.13). Отсыпки растительного происхождения (щепа, кора, скорлупа орешков) имеют свое обозначение.

Рис. 2.13. Камни и отсыпки: а – валуны, б – гравий, галька, мраморная крошка и т.п., в – щепа, кора, скорлупа орешков.

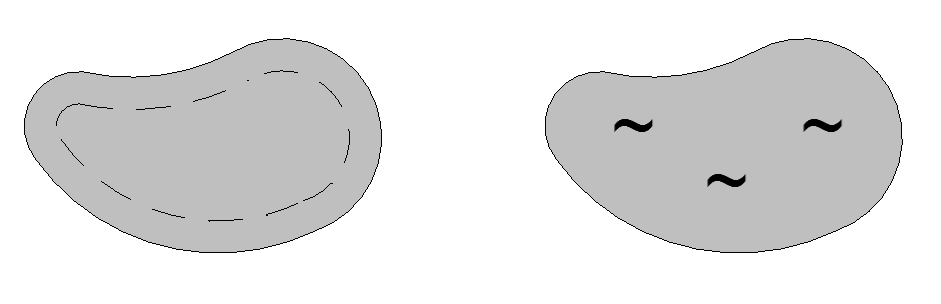

Водоемы. Разные варианты сооружений с водой (ручьи, каскады, водопады, фонтаны, пруды, купели) могут быть отмечены замкнутой областью со штриховкой одним из способов: либо пунктиром, повторяющим форму водоема внутри по контуру, либо волнистыми линиями, заполняющими форму (рис. 2.14).

< image l:href="#"/>

Рис. 2.14. Водоем.

Газон. Луговой газон, мавританский газон и другие типы травостоя, редко подлежащие стрижке заполняются штриховкой в виде галочек (нескошенная трава). Партерные, спортивные и садово-парковые газоны заполняются сдвоенными вертикальными линиями (стриженная трава). Расстояние между символами (рис. 2.15) подбирается исходя из размеров газона, но желательно соблюдать выбранное расстояние в рамках одного чертежа.

Рис. 2.15. Газон.

Растения. Деревья обозначаются на плане в виде окружностей, соответственно масштабу (т.е. диаметр кроны как у взрослого растения). Лиственные деревья имеют округлый край символа, хвойные – зубчатый. О том, что это дерево говорит нам то, что в центре ставится единичный знак, символизирующий ствол. Рядом с обозначенным деревом может быть числовое дробное значение: числитель – общая высота дерева во взрослом состоянии, знаменатель – высота ствола (от земли до начала кроны). Есть возможность обозначить по-разному существующие деревья, планируемые и деревья, подлежащие удалению (рис. 2.16). Ко многим хвойным понятия дерево/куст применимо весьма относительно, поэтому принято хвойники с вертикальной формой роста обозначать как деревья, а шаровидные и стелящиеся формы – как кустарники.
