Лёгкие танки БТ-2 и БТ-5

Проект БТ-4 был закончен в июле 1932 года и представлял собой машину с полностью сварным корпусом, внешне отличавшуюся от БТ-2 лишь наличием вместо передних буксирных крюков одного центрального зацепа и упрощёнными надгусеничными крыльями.

БТ-6, как видно из приведённого выше документа, являлся, по сути дела, вариантом БТ-5, но с максимально возможным применением электросварки, использованием более дешёвой углеродистой брони вместо молибденовой и бронировкой открытых мест (гитара и т. д.).

Все эти варианты остались только на бумаге, а реально построенной машиной стал танк БТ-5, основным отличием которого от БТ-2 стала новая башня с пушкой 20К.

По первоначальному проекту, разработанному на ХПЗ летом 1932 года, для установки новой башни предполагалось удлинить корпус танка (по сравнению с БТ-2) на 225 мм в сечении боевого отделения с таким расчётом, чтобы расстояния между тремя парами задних катков остались неизменными. Увеличение же расстояния между первым и вторым катками должно было улучшить управляемость на колёсном ходу. В остальном машина оставалась аналогичной БТ-2.

УММ РККА отвергло этот проект, справедливо полагая, что для перестройки производства под выпуск танка с новым корпусом заводу понадобится несколько месяцев, а это сорвёт выполнение танковой программы. Поэтому для серийного производства утвердили машину, отличавшуюся от БТ-2 лишь башней с увеличенным диаметром погона и вооружением. Планировалось к 7 ноября 1932 года изготовить 10 новых машин, но этим планам не суждено было сбыться — к концу года был готов (и то не полностью) только один образец, ещё 4 находились в стадии сборки.

По сути дела, танк БТ-5 являлся как бы переходным вариантом от БТ-2 к БТ-3, так как в нём использовались два вида резьб: метрическая и дюймовая. Причём метрическая охватывала броневые листы корпуса, детали башни, боеукладку, крепление радиоприборов, а дюймовая использовалась в коробке скоростей, главном и бортовых фрикционах, приводах управления. Такое разнообразие резьб объяснялось тем, что конструкция БТ-5 разрабатывалась на основе БТ-3, а фактически изготавливалась на основе БТ-2.

< image l:href="#" />

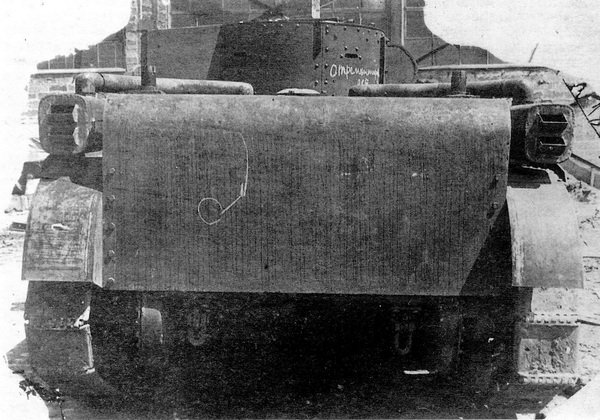

Танк с дополнительным топливным баком.

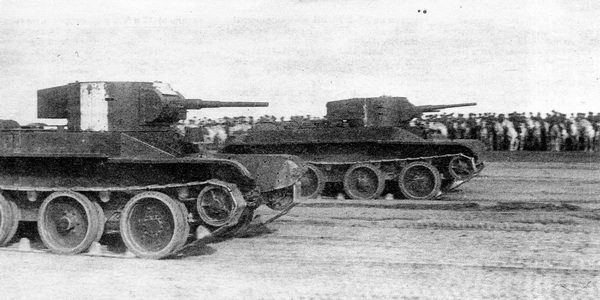

БТ-5.

Танк БТ-5 с РС-132 во время заводских испытаний. Май 1935 года.

Серийное производство БТ-5 развернулось только в 1933 году, и опять завод столкнулся с трудностями, уже имевшими место при выпуске БТ-2, правда, справиться с ними удалось в более сжатые сроки. Так, для освоения выпуска более сложной по своей конструкции башни завод изготовил 30 башен из обычной стали и 10 из некалёной броневой с обязательством впоследствии заменить их на броневые. Производство башен всё время запаздывало, и только в 1934 году благодаря подключению к этой работе Ижорского завода и фактической унификации башенной установки с Т-26 удалось перекрыть разрыв между выпуском корпусов и башен и приступить к замене в воинских частях обычных стальных башен на броневые.

По-прежнему хромало качество производства. Так, в донесении военпреда о выполнении программы 1933 года говорилось: «Несмотря на выполнение программы (вместо 1000 машин по плану сдано 1005), качество машин нельзя признать хорошим… По результатам испытательных пробегов забраковано за первое полугодие 5–8 % машин в месяц, за второе — 9–41 %, что говорит о снижении внимания к качеству, особенно по сборке».

В следующем году качество сборки значительно улучшилось, правда, зачастую ХПЗ подводили предприятия-смежники. Например, броня, поставляемая Мариупольским заводом, часто имела трещины, из-за чего на ХПЗ готовые корпуса браковались, а отдельные бронедетали вырубались по нескольку раз.

Но, несмотря на все трудности, выпуск танков возрастал, а в их конструкцию постоянно вносились улучшения. В конце 1933 года заводские цеха начали покидать машины с цельноштампованными дисками опорных катков. Примерно в это же время группа инженеров КБ Т-2К под руководством представителя УММ И. А. Лебедева сконструировала и изготовила два варианта кормовых бензобаков для БТ-2 и БТ-5. Запас бензина увеличился на 400–500 л, масла — на 25 л. Две машины с такими баками с успехом прошли испытания. В серию эта конструкция не пошла, но приобретённый опыт был использован при проектировании БТ-7.

Самым слабым звеном в производстве БТ-5 были двигатели. Ненадёжность и ограниченное количество моторов М-5 побудило УММ РККА искать им замену. Так, предполагалось использовать отслужившие лётный моторесурс отечественные авиамоторы М-17, запас которых был достаточно велик. Уже в декабре 1933 года на ХПЗ начались испытания БТ-5 с мотором М-17. Они продолжались весь следующий год и закончились с неудовлетворительным результатом из-за плохого охлаждения двигателя.

В то же время предпринимались первые попытки установить на БТ дизельный двигатель. 28 апреля 1933 года начались стендовые испытания дизеля БД-2 («быстроходный дизель второй»), разработанного конструкторами дизельного отдела ХПЗ под руководством К. Ф. Челпана. С 4 по 12 ноября состоялись предварительные испытания танка БДТ-1 (БТ-5 с дизелем БД-2), выявившие как достоинства новой силовой установки (возросший запас хода, надёжность, меньшую пожароопасность), так и существенные недостатки. В 1934 году после показа в Москве членам правительства танков БТ с дизелями БД-2 опытной партии было принято решение о создании на ХПЗ имени Коминтерна производственных мощностей по изготовлению дизеля БД-2. Сам Государственный харьковский паровозостроительный завод имени Коминтерна к этому времени был изъят из состава треста «Локомотивообъединение» и подчинён непосредственно Наркомату тяжёлой промышленности (НКТП), получив при этом номер «183».

Неоднократно предпринимались шаги усиления вооружения серийной «пятёрки». В первую очередь следует упомянуть об оснащении БТ-5 реактивными снарядами РС-132. Такая машина с пусковой установкой, разработанной РНИИ под руководством Ю. А. Победоносцева, проходила испытания в апреле — мае 1935 года. Несмотря на их положительные результаты, дальнейшие работы не производились. В следующем году силами завода № 37 на БТ-5 осуществили установку реактивных мин массой в 250 кг. Испытания их дали неудовлетворительные результаты.

В ряде отечественных изданий упоминается танк артиллерийской поддержки БТ-5А. Однако ни документы завода, ни документы УММ РККА не содержат никакой информации о постройке боевой машины с таким обозначением. Существовал проект «БТ-76-М5» (о котором уже упоминалось выше) на базе БТ-3 (опять-таки проектного), так и не воплощённый в металле.

ОПИСАНИЕ КОНСТРУКЦИИ

БТ-2

КОРПУСтанка представлял собой коробку, собранную из броневых листов, соединённых между собой клёпкой. Передняя часть корпуса имела форму усечённой пирамиды. Для посадки в танк служила передняя дверка, открывавшаяся на себя. Выше неё в передней стенке водительской будки находился щиток со смотровой щелью, откидывавшийся вверх. Носовая часть состояла из стальной отливки, к которой были приклёпаны и приварены передние броневые листы и днище. Кроме того, она служила картером для монтажа рейки и рычагов рулевого управления. Через отливку продевалась стальная труба, снаружи приваренная к броневым листам и предназначенная для крепления кривошипов ленивцев.

К носу корпуса с обеих сторон приваривались (или приклёпывались) консоли (в виде треугольных листов брони), служившие скрепляющей частью трубы с носом корпуса. Консоли имели площадки для крепления резиновых буферов, ограничивавших ход амортизаторов передних управляемых колёс.

Боковые стенки корпуса — двойные. Внутренние листы стенок изготавливались из простой неброневой стали и имели по три отверстия для прохода цельнотянутых стальных труб для монтажа полуосей опорных катков. С наружной стороны к листам приклёпаны по 5 подкосов для крепления цилиндрических спиральных рессор подвески. Между 3-м и 4-м подкосами на деревянных подкладках располагался бензобак. К задней нижней части внутренних листов корпуса были приклёпаны картеры бортовых передач, а к верхней части — подкосы для крепления задней рессоры. Наружные листы стенок — броневые. Они крепились к кронштейнам рессор на болтах. Снаружи с обеих сторон на четырёх кронштейнах устанавливались крылья.
