Лёгкие танки БТ-2 и БТ-5
Шрифт:

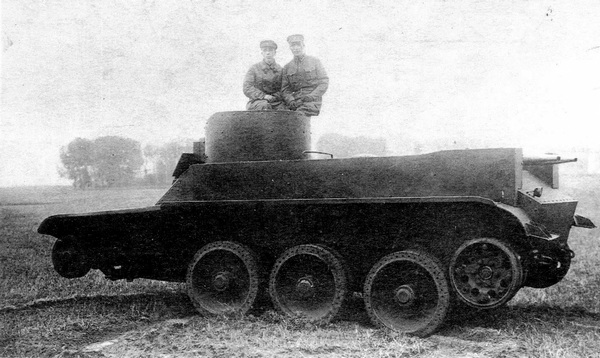

БТ-ИС на испытаниях. У машины на нижнем снимке демонтирована передняя пара опорных катков.

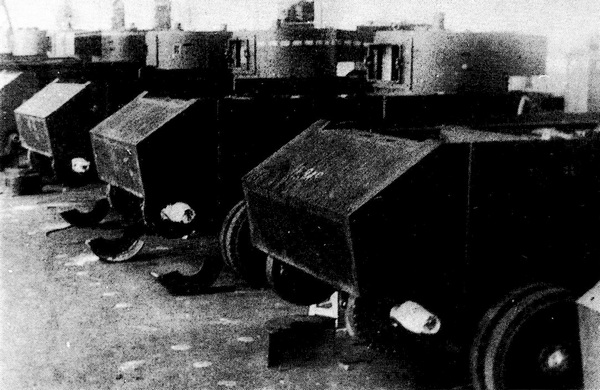

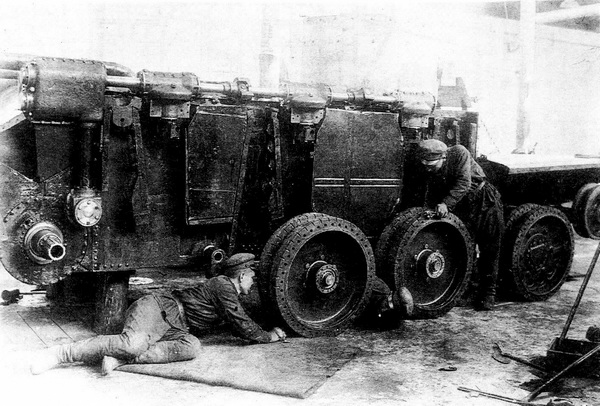

Сборка танков БТ-ИС на базе БТ-5 на заводе № 48. 1936 год.

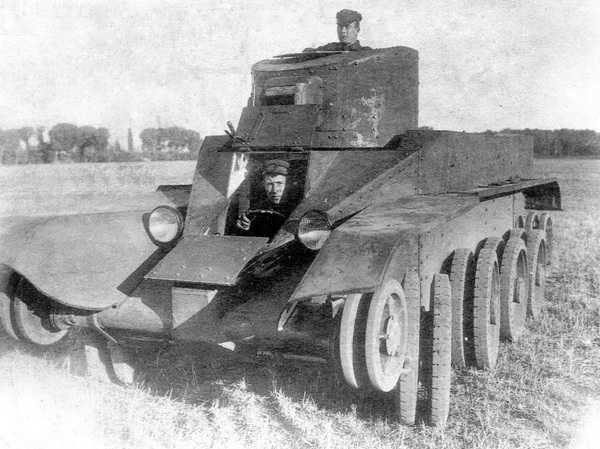

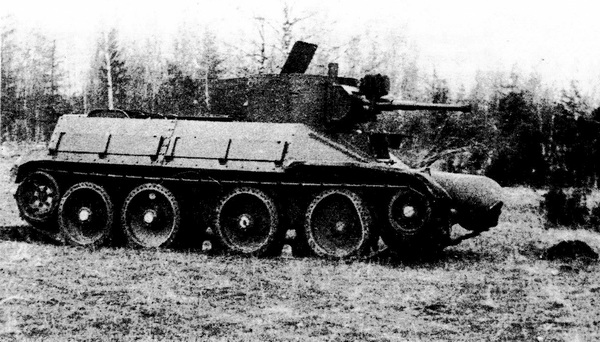

БТ-ИС

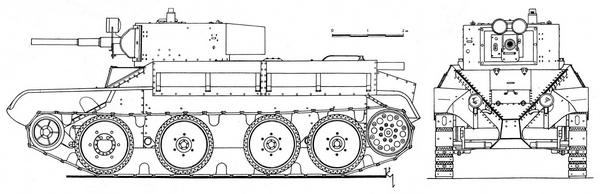

БТ-ИС.

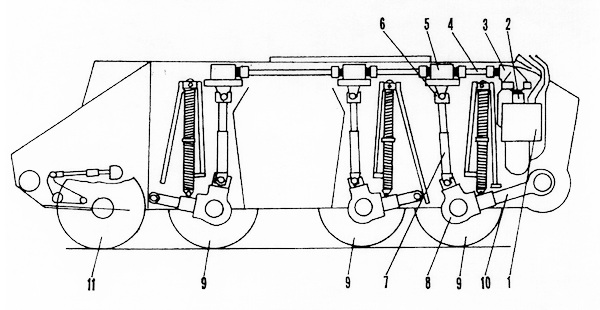

1 — синхронизатор, 2 — полужёсткая зубчатая муфта, 3 — угловая коробка, 4 — промежуточный валик, 5 — верхняя коробка, 6 — кардан, 7 — составной карданный вал, 8 — привод ведущих колёс, 9 — ведущие колёса, 10 — задний балансир, 11 — управляемое колесо.
Вращение к трансмиссии колёсного хода передавалось от конической пары ведущего вала бортовой передачи к синхронизатору. От него через полужёсткую зубчатую муфту — валу угловой коробки, а затем через муфты и промежуточный валик — валу первой верхней коробки. От последней вращение передавалось последовательно ко второй и третьей верхним коробкам. От верхних коробок с помощью карданов и составных карданных валов — приводу ведущих колёс и от него самим колёсам. Тип и конструкция подвески БТ-ИС сохранилась та же, что и у БТ-5, с той лишь разницей, что гитару заменили задним балансиром.
Танки прошли от 1500 до 2500 км, в основном на колёсах. БТ-ИС показали значительно большую проходимость и живучесть по сравнению с БТ-5 и БТ-7: они хорошо передвигались при потере одной гусеницы, одного или двух катков. Несмотря на выявленные недостатки — слабость шестерён синхронизаторов, перегрузку резины задних колёс, срыв резьбы штоков вертикальных свечей и плохой доступ к дополнительной трансмиссии — армейская комиссия пришла к выводу, что БТ-ИС на вооружение следует принять. Начальник АБТУ РККА Г. Г. Бокис отдал распоряжение: изготовить в 1937 году установочную партию в 5 машин БТ-ИС. На них предполагалось установить наклонную бортовую броню и устранить выявленные недостатки, а в 1938 году заводу № 48 надлежало выпустить уже 300 БТ-ИС. Но до конца 1937 года была изготовлена только одна такая машина на базе БТ-5, имевшая дополнительные наклонные борта из 6-мм брони. В связи с арестом в начале 1938 года Н. Ф. Цыганова и других членов КБ дальнейшие работы по этим машинам были прекращены.
Наибольшее число экспериментов с танками БТ всех модификаций проводилось с целью приспособить их для использования в качестве инженерных машин. Разрабатывались и испытывались различные варианты перевозчиков фашин, танки с болотоходными гусеницами разных типов — как металлическими, так и деревянными. Боевые машины оснащались «хвостами» и «носами» для успешного преодоления противотанковых рвов.
Самыми же сложными и интересными были мостоукладчики. Всего разработали и построили несколько типов таких танков, отличавшихся в основном принципом укладки моста. Кроме того, существовало несколько вариантов самих мостов.
Удачной конструкцией деревянного моста можно считать образец Научно-исследовательского института инженерной техники (НИИИТ) РККА, построенный по проекту инженера Александрова в 1935 году. Он имел две колеи (фермы) шириной 0,4 м, связанных между собой рамками жёсткости. Колея в продольном сечении имела двояковыпуклую форму, а в поперечном — форму двутавра. Расстояние между колеями составляло 1,66 м. При перевозке мост устанавливался на крыльях и на передних стойках, прикреплённых к кронштейну передней трубы танка. Мост, уложенный на машину, сбрасывался с неё на препятствие с помощью подкидного бруса при движении машины вперёд на 1-й скорости. Масса моста с приспособлением составляла 1050 кг, а длина 7 м.
На основании испытаний, проведённых в марте — апреле 1935 года, был сделан вывод, что конструкция моста в основном удовлетворяет предъявленным к ней тактико-техническим требованиям.
Однако серийно этот мостоукладчик так и не выпускался. В 1934 году Инженерное управление РККА начало разработку 9-метрового металлического моста, перевозимого на танке БТ. Машина получила обозначение СБТ (сапёрный БТ). На основании испытаний первого образца, проведённых в 1936 году, сапёрно-танковое отделение НИИИТ РККА разработало новый вариант СБТ на базе БТ-2 с рычажным приводом для укладки моста, сконструированным Гипстальмостом.Танк БТ-5, оборудованный устройством для перевозки и сброса фашины.

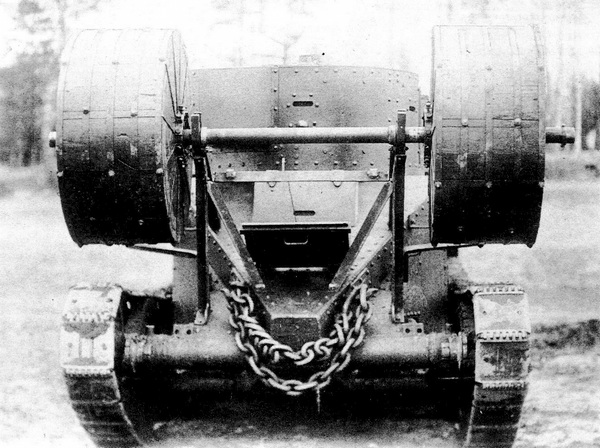

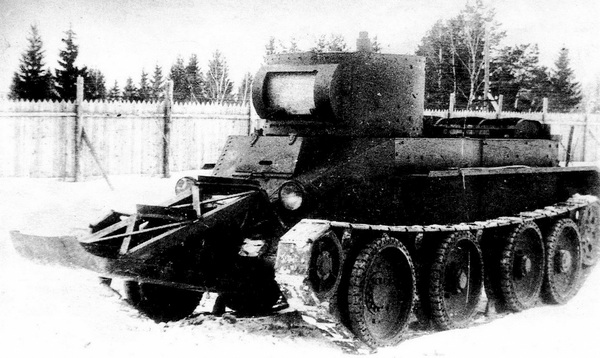

БТ-5 с «носом».

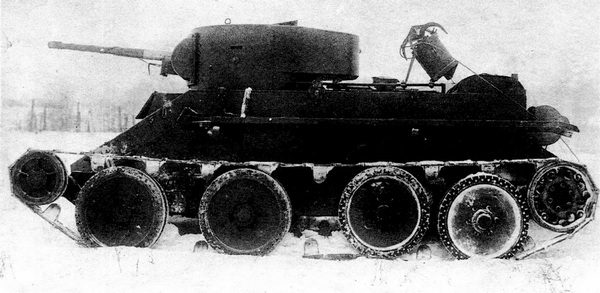

Серийный БТ-5 с установленным на крыше моторного отделения устройством для растаскивания проволочных заграждений. Кошка, снабжённая тросом, выстреливалась при помощи порохового заряда.
< image l:href="#" />Мостовой танк, построенный по проекту НИИИТ РККА, во время полигонных испытаний. Март 1935 года.
Танк-мостоукладчик СБТ. Хорошо видна башня от танка Т-38.
Эту машину изготовили в мае 1937 года на заводе имени Орджоникидзе в г. Подольске на базе танка БТ-2. На танке СБТ штатную башню заменили башней танка Т-37, вооружённой пулемётом. Из-за наличия на танке оборудования для моста сектора обстрела из башни были ограничены.
Масса моста и мостового оборудования составляла 2670 кг. Скорость его наведения 30–45 с, время подъёма на танк — от 1 мин 30 с до 2 мин 40 с.
На заводских и полигонных испытаниях, проводившихся с мая по октябрь 1937 года, по мосту прошёл 51 танк БТ и 7 танков Т-26, причём движение осуществлялось на трёх разных скоростях. Испытания танка СБТ показали, что он может служить средством, обеспечивающим действия танков при преодолении ими различных естественных и искусственных препятствий шириной до 9 м. Наводка моста производилась без выхода экипажа из танка и поэтому была возможна в зоне ружейно-пулемётного огня противника. Обратно на танк мост поднимался также без выхода экипажа из танка. На испытаниях была произведена 81 операция с мостом (наводка плюс подъём). Этот факт, равно как и пропуск по мосту 58 боевых машин, свидетельствует о достаточной надёжности всех механизмов мостоукладчика.
В 1938 году предполагалось изготовить ещё 5 танков СБТ для проведения войсковых испытаний. Но к сентябрю 1939 года была сдана только одна машина, изготовленная на базе БТ-5. Она успешно действовала во время советско-финской войны в составе 13-й легкотанковой бригады.
Танк СБТ на манёврах.
Уже в 1934 году предпринимались первые попытки преодоления танками водных преград по дну. Годом позже специалисты НИБТПолигона разработали специальные приспособления для движения под водой танков БТ и Т-26.
Эти приспособления были в целом подобны для люков башни и корпуса и сводились к герметизации их резиновыми прокладками и бандажами. Герметизация же вооружения была более сложной.
По периметру маски пушки сверлились отверстия, к которым болтами и прижимной металлической рамкой крепилась резиновая прокладка. На тело орудия надевалась и прижималась к кожуху откатных приспособлений специальная муфта с лабиринтом для фетрового сальника.
Пулемёт закрывался резиновым чехлом, имевшим форму усечённого конуса. Малым отверстием чехол надевался на ствол пулемёта, большим, с помощью накладки и болтов, плотно прижимался к маске. В канал ствола пулемёта шомполом загонялась резиновая пробка.
