Легкий танк «Скорпион»

Первой частью английской армии, вооруженной танками «Скорпион», стал полк Конной гвардии, дислоцировавшийся в Виндзоре. 1973 год

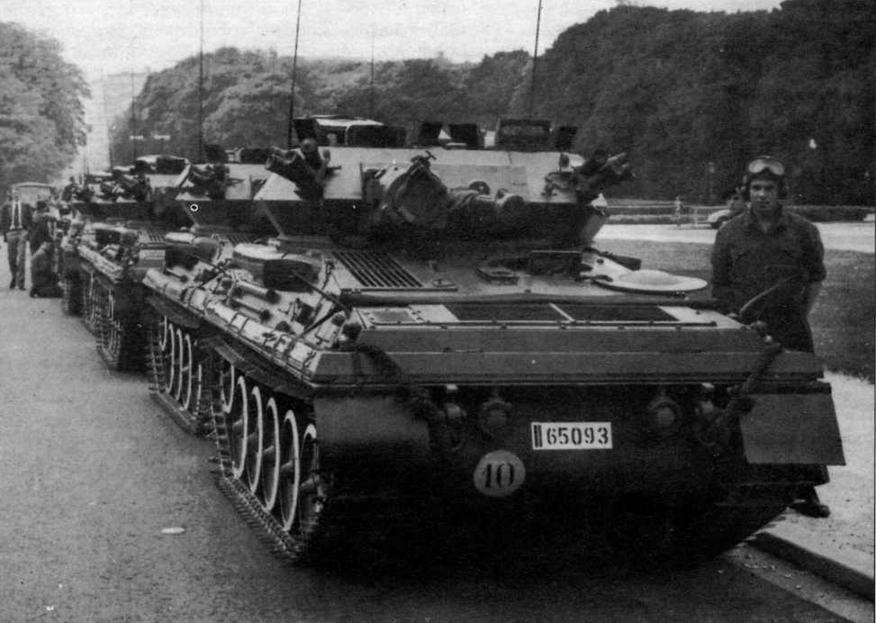

Первые серийные «скорпионы» вооруженных сил Бельгии. 1973 год

Одновременно с разработкой легкого танка FV101, получившего название «Скорпион», велись работы по созданию других гусеничных машин семейства CVR(T): БРМ FV107 «Симитэр», истребителя танков FV102 «Страйкер», бронетранспортера FV103 «Спартан», бронированной санитарно-эвакуационной машины FV104 «Самаритан», командноштабной машины FV105 «Султан» и бронированной ремонтно-эвакуационной машины FV106 «Самсон». Разработка машин на единой базе обеспечила взаимозаменяемость основных агрегатов и узлов ходовой части и силовой установки, что существенно облегчало техническое обслуживание и снабжение запасными частями различных по назначению машин, находящихся в составе одного подразделения.

Официально машины CVR(T) были приняты на вооружение армии Великобритании в мае 1970 года. Контракт на изготовление 275 БРМ «Скорпион» и 288 БРМ «Симитэр» заключили с фирмой «Элвис» 30 апреля 1970 года.

Сборку первого «Скорпиона» завершили в 1971 году, а поставки новых бронированных разведывательных машин английской армии начались в январе 1972-го.

Серийное производство гусеничных бронированных машин CVR(T) осуществлялось в Англии на заводах фирмы «Элвис» в г.Ковентри и в бельгийском городе Малин (в 1970 году бельгийцы решили принять участие в разработке и производстве английской БРМ, с последующим принятием ее на вооружение). В Бельгии, правда, осуществлялась только сборка «скорпионов» из комплектующих, поставляемых заводом в Ковентри. Последнюю из 1863 машин семейства CVR(T), заказанных министерством обороны Великобритании, собрали в 1986 году. Всего же для английской армии было изготовлено 313 танков «Скорпион», 89 машин «Страйкер», 691 бронетранспортер «Спартан», 50 машин «Самаритан», 291 КШМ «Султан», 95 БРЭМ «Самсон» и 334 БРМ «Скаймитэр».

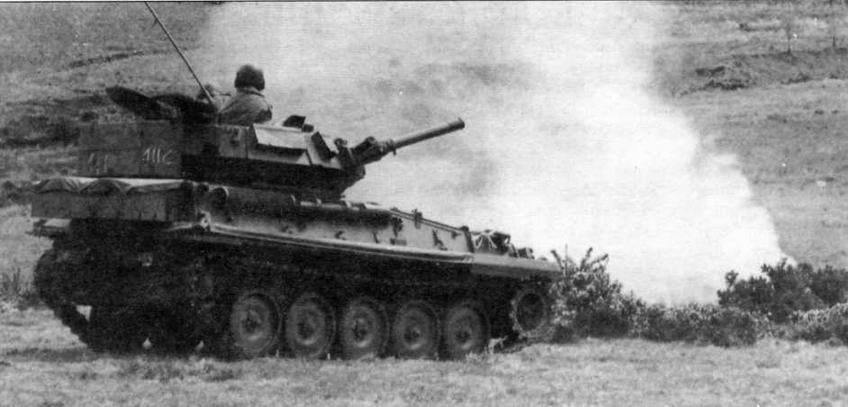

Легкий танк «Скорпион» ирландской армии на учениях. Ирландские танки отличались размещением ЗИПа, антеннами, установкой четырехствольных дымовых гранатометов и наличием на крыше башни кронштейна для 12,7-мм зенитного пулемета М2НВ

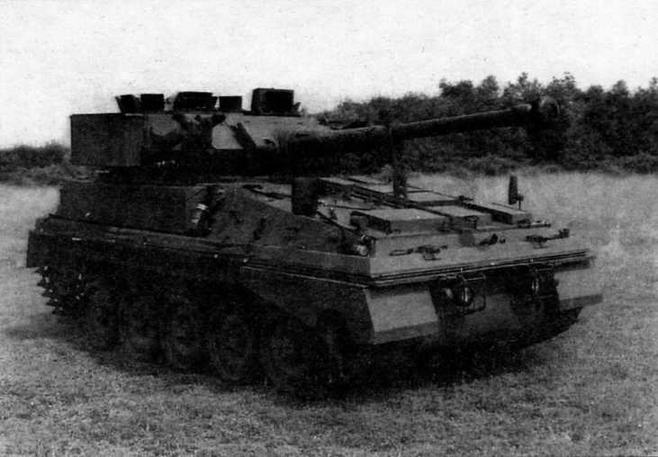

Легкий танк «Скорпион-90» индонезийской армии

Наибольшего темпа производства завод фирмы «Элвис» достиг в середине 1970-х годов, выпуская по 40 машин семейства CVR(T) в месяц. До 1996 года было построено более 3500 единиц CVR(T) для вооруженных сил Великобритании и Бельгии, а также на экспорт. Поставкам легких танков и машин на их базе в третьи страны придавалось огромное значение. Еще на этапе испытаний с целью демонстрации возможностей «Скорпиона» по эксплуатации в различных климатических условиях и их аэротранспортабельности два прототипа танка на самолете С-130 перебросили в Канаду и Австралию, где они проходили испытания. Благодаря широкой рекламной кампании и великолепным для своего класса тактико-техническим характеристикам, машины CVR(T) успешно продавались на мировом рынке оружия, в первую очередь в развивающиеся страны и страны, имеющие относительно небольшую армию, где «скорпионы» зачастую выполняли роль основных боевых танков.

По состоянию на конец 1990-х годов легкие танки «Скорпион» и машины на их базе находятся на вооружении в Бельгии: «Скорпион» — 133, «Симитэр» — 141, «Спартан» — 166 (266 на хранении), «Султан»— 41 (47 на хранении), «Самсон»— 9 (18 на хранении), «Самаритан»— 20 (41 на хранении); Брунее: «Скорпион» — 16, «Султан» —2; Великобритании: «Скорпион» —270, «Симитэр» — 300, «Страйкер» — 50; Венесуэле; «Скорпион-90» — 50, «Султан» — 2; Гондурасе: «Скорпион»— 12, «Симитэр» — 3; Индонезии: «Скорпион-2» — 80; Иордании: «Скорпион» — 19; Иране: «Скорпион» — 50; Ирландии: «Скорпион» —14; Малайзии: «Скорпион-2» — 26; Нигерии: «Симитэр» — 5; Новой Зеландии: «Скорпион» — 26; Объединенных Арабских Эмиратах: «Скорпион» — 80; Омане: «Скорпион» — 30; Таиланде: «Скорпион» —144; Танзании: «Скорпион» — 36; Того: «Скорпион»— 8; Филиппинах: «Скорпион» — 20.

Описание конструкции

Боевая гусеничная разведывательная машина CVR(T) FV101 «Скорпион» представляет собой компактный высокомобильный аэротранспортабельный легкий танк. Разработанный для ведения разведки в боевой обстановке, он также может использоваться и для выполнения других заданий, к примеру — огневой поддержки пехоты, противопартизанских операций, охраны автоколонн, патрулирования дорог, охраны флангов танковых подразделений, патрулирования периметров авиабаз, а также в различных миротворческих операциях сил ООН.

Необычная (с расположением МТО в передней, а башни в кормовой части корпуса) компоновка танка «Скорпион» объясняется стремлением получить минимальные габаритные размеры; кроме того, переднее расположение двигателя облегчает разработку специализированных машин на основе базового варианта. В боевых условиях небольшие размеры танка обеспечивают возможность его применения на узких горных и лесных дорогах, где не могут пройти более крупные по размерам боевые машины.

«Скорпион» — первый в мире танк, изготовленный целиком из алюминиевого сплава. Пионерами здесь стали американцы, использовавшие такой сплав в конструкции БТР М113 и легкого танка «Шеридан», однако ряд узлов этих машин (например, у танка «Шеридан» — башня) изготавливался из стали. В конструкции «Скорпиона» применяется подвергнутый термообработке алюминиево-цинково-магниевый сплав 7039, близкий по своим прочностным качествам броневой стали, но более легкий. Широкое внедрение в конструкции алюминия было вызвано требованием ограничения массы танка в пределах 10 т. Машину предполагалось эксплуатировать в том числе и в «диких» местах с неразвитой инфраструктурой: мосты в таких районах, как правило, имеют грузоподъемность не больше 10 т.

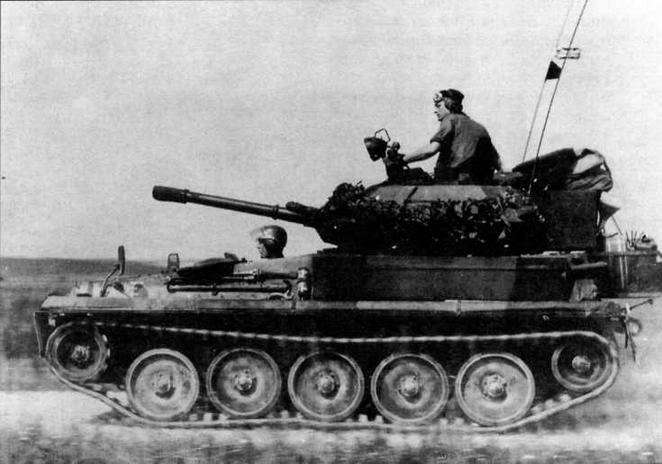

«Скорпион» из состава 16/5-го Собственного Ее Величества Королевского уланского полка охраняет базу британских ВВС на Кипре в период вторжения на остров турецких войск. Август 1964 года

Корпус и башня выполнены сварными. Толщина алюминиевой брони обеспечивает защиту от пуль калибра 14,5 мм в лобовой части, от пуль калибра 7,62 мм и осколков снарядов калибра 105 мм и менее с кормы, бортов и верхней части корпуса и башни.

Моторно-трансмиссионное отделение находится в передней части корпуса справа от продольной оси танка. В МТО установлен 6-цилиндровый бензиновый двигатель с жидкостным охлаждением «Ягуар-ХК» — военный вариант автомобильного мотора, ставившегося на грузовики. Мощность танкового варианта, по сравнению с гражданским, уменьшена с 265 до 195 л.с. В качестве альтернативы рассматривался вариант установки двухтактного дизеля «Дженерал Моторс 4-53Т» мощностью 190 л.с. Подобный двигатель используется на американских гусеничных БТР М113. Дизель — более экономичен, но на 225 кг тяжелее «Ягуара» и имеет более высокий уровень шума. Окончательный выбор был сделан в пользу английского мотора из-за удобной конфигурации, высокой удельной мощности, низкого уровня шума и унификации с моторами грузовых автомобилей. Последнее позволило значительно снизить стоимость двигательной установки и упростить снабжение танковых разведывательных подразделений запасными частями. Трансмиссия TN15X разработана специально для «Скорпиона» фирмой «Селф- Чэйнджинг Джеа Лтд.» на основе трансмиссии TN12 танка «Чифтен». TN15X конструктивно подобна TN12, но имеет меньшие размеры. Трансмиссия состоит из дискового главного фрикциона с центробежным регулятором, полуавтоматической реверсивной семискоростной планетарной коробки передач, двухступенчатого механизма поворота дифференциального типа и остановочных дисковых тормозов. Управление главным фрикционом, реверсом, переключением передач, механизмом поворота и тормозами осуществляется гидроприводом. Главный фрикцион выключается автоматически с помощью центробежного регулятора, переключение передач производится ножным селектором. Между двигателем и трансмиссией установлена система охлаждения. Вентилятор диаметром 305 мм с отбором мощности от вала двигателя создает смешанный воздушный поток (частично осевой и частично — радиальный), проходящий через радиатор, установленный над трансмиссией. Этот же поток обдувает снаружи и двигатель. Отмечается, что система охлаждения создает очень небольшой шум.

Электросеть танка питается от электрогенератора мощностью 4 кВт и четырех аккумуляторов емкостью по 100 А ч каждый. Две из четырех аккумуляторных батарей установлены в башне и предназначены для питания радиостанции.

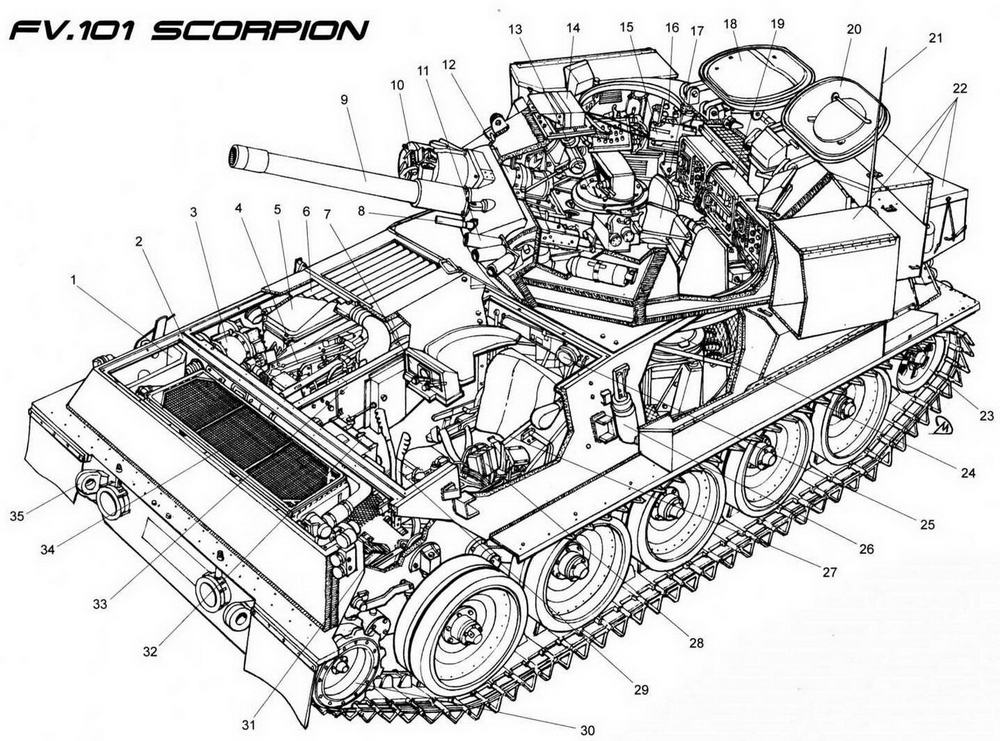

Компоновочная схема легкого танка «Скорпион»:

1 — карман воздухопритока к двигателю и трансмиссии; 2 — трансмиссионная перегородка; 3 — генератор; 4 — двигатель; 5 — воздушный фильтр; 6 — жалюзи окна воздуховывода; 7 — прибор наблюдения механика-водителя; 8 — спаренный пулемет; 9 — 76-мм пушка L23; 10 — противовес ночного прицела; 11 — дымовой гранатомет; 12 — ночной прицел; 13 — монтажное кольцо командирского прибора наблюдения; 14 — прибор наблюдения наводчика; 15—согласующее антенное устройство; 16— контрольный блок ТПУ; 17—ограждение пушки; 18 — крышка люка наводчика; 19 — радиостанция; 20 — крышка люка командира; 21 — антенна; 22 — ящики со снаряжением; 23 — направляющее колесо; 24 — сиденье командира; 25 — плафон внутреннего освещения; 26 — огнетушитель; 27 — панель приборов; 28—блок электропредохранителей; 29 — рычаг управления; 30 — ведущее колесо; 31 — педаль управления коробкой передач; 32 — панель генератора; 33 — моторная перегородка; 34 — радиатор; 35 — буксирная серьга

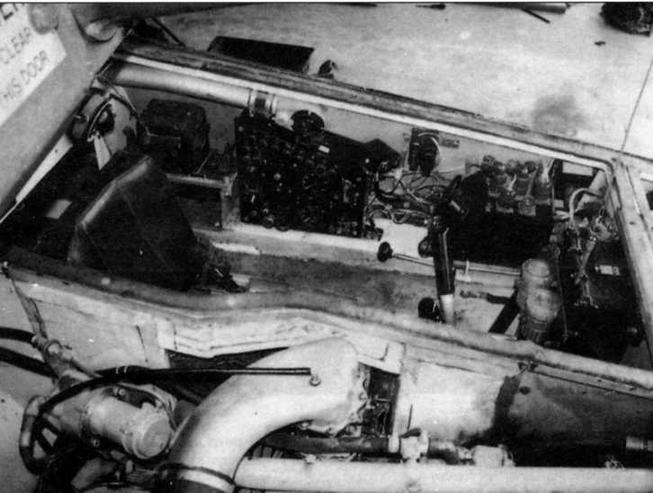

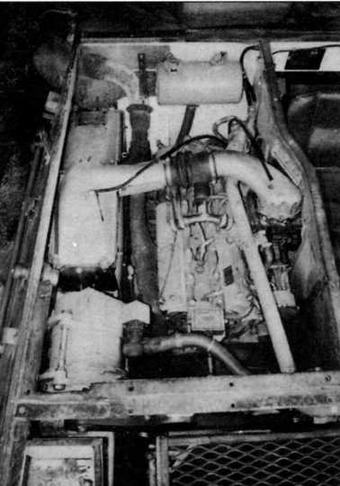

Моторное отделение (слева) и отделение управления (с п р а в а). В английском танкостроении двигатель и его агрегаты традиционно окрашиваются в серо-голубой цвет

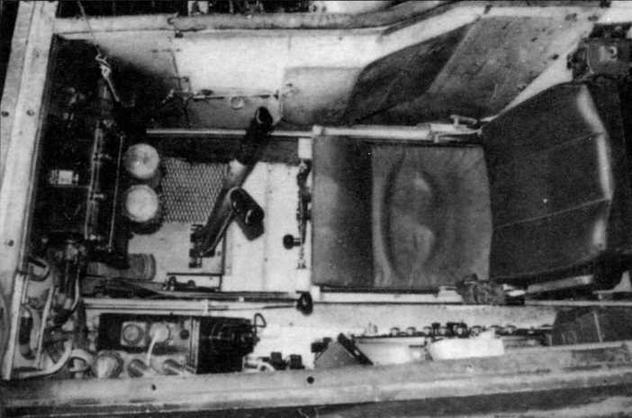

Вид на отделение управления со стороны моторного отделения. Хорошо видна панель приборов механика-водителя

Отделение управления находится слева от МТО и отделено от него противопожарной перегородкой. Наблюдение за местностью механик-водитель осуществляет через широкоугольный наблюдательный перископический прибор, который может заменяться прибором ночного видения. Гидромеханическая система управления движением включает рычаги управления поворотом, рычаг реверса, ножные педали переключения передач (переключение передач производится, как на мотоцикле, ногой), остановочных тормозов и подачи топлива. Приборная панель смонтирована в нише корпуса слева от кресла механика-водителя, считывание информации с приборов практически невозможно, когда танкист управляет машиной с высунутой через верхний люк головой.

Боевое отделение находится в кормовой части танка. В двухместной вращающейся башне установлена 76-мм пушка L23A1 и спаренный с ней пулемет L8A1 калибра 7,62 мм. Пушка представляет собой незначительно модернизированное (с целью уменьшения массы) орудие, применяемое на бронеавтомобиле «Саладин». Углы вертикального наведения оружия — от — 10° до +35°. Дальность стрельбы 5000 м. Боекомплект— 40 выстрелов для пушки и 3000 патронов к пулемету. Из пушки можно вести огонь бронебойнофугасными, осколочно-фугасными, осветительными и дымовыми боеприпасами, а также снарядами с готовыми поражающими элементами. Типовой состав боекомплекта следующий: 15 фугасно-бронебойных снарядов; 20 фугасных снарядов; пять дымовых снарядов. Осветительные снаряды используются только при ведении боя в темное время суток. Фугасно-бронебойный снаряд L29 предназначен для поражения бронированных целей среднего уровня защищенности, но также может эффективно использоваться и для разрушения зданий, уничтожения долговременных огневых точек, в то же время его поражающее действие против живой силы на открытой местности или защищенной легким укрытием слабее поражающего действия обычного фугасного снаряда.
