Линейные корабли «Ришелье» и «Жан Бар»

Описание конструкции

Вооружение

Основные характеристики орудий, в разное время стоявших на "Ришелье" и "Жане Баре", даны в таблице:

Орудие	380/45	152,4/55	100/45	100/55	90/50	57/60	40/56	37/50	20/70	13,2
Модель	1935	1936	1930	1945	1930	1947	1941	1933	1941	1929
Вес ствола с затвором, кг	94130	7780	1650	1840	1600		280	300	64	30
Вес снаряда, кг*	884	54/57	13,5/15	13,3	9,5	2,96	0,9	0,725	0,123	0,052
Начальная скорость, м/с	785	870	755	875	850	865	881	850	836	800
Скорострельность, в./мин	4	6-8	6	10	6-8	120	120	85	450	70
Живучесть ствола, выстрел	200	700
Дальность стрельбы, м**	41700	26470/	15800/10000	17260/11000	15600/9000	14500/9000	11000/5500	8000/	5700/4300	6500/4200
Угол возвышения, градусы	– 5/+35	– 10/+75	– 10/+70	– 10/+80	– 7/+80	– 10/+95	– 10/+85	– 10/+85	– 15/+87	– 6/+85
* фугасный/бронебойный (полубронебойный).
** горизонтальная/вертикальная

Главный калибр. Основной задачей линкора в 30-е годы считалось быстрое уничтожение вероятного противника при обеспечении защиты от огня орудий самого большого калибра. Французы полагали, что наиболее оптимальной является схема расположения орудий ГК в носовой части корпуса (как на "Дюнкерке"), поскольку при этом:

– сокращалась длина цитадели, что позволяло применить более толстую броню;

– в носовых секторах могли действовать все башни, получавшие к тому же максимально возможные углы горизонтальной наводки;

– упрощалось управление стрельбой;

– авиационное вооружение и шлюпки удалялись от районов воздействия дульных газов;

– снижалось или устранялось вовсе воздействие на приборы управления огнем дыма и топочных газов.

Последнее преимущество, при всей его кажущейся незначительности, с точки зрения французов играло большую роль. Внимательно изучив опыт Ютландского боя 1916 года, они пришли к выводу, что выходящие из трубы дым и горячие газы могут в критический момент боя серьезно ухудшить видимость и воспрепятствовать эффективному ведению огня. В попытке решить эту проблему была даже сконструирована шарнирная труба, но из-за перегрузки от слишком сложной конструкции пришлось отказаться в пользу причудливого комплекса "настройко-мачто-труба", в котором верхняя часть собственно дымохода резко отклонялась в корму.

Но главным фактором в пользу носового расположения башен ГК все-таки была доказавшая свою эффективность в проекте "Дюнкерка" экономия веса на артиллерии и броневой цитадели, "погонный метр" которой на "Ришелье" весил 25 т. Восемь 380-мм орудий в двух башнях весили 4952 т, тогда как девять в трех башнях 6945 т. К тому же 4-орудийные установки позволяли лучше группировать залпы. Орудие 380- мм/45 модели 1935 года могло пробить у дульного среза 748 мм брони, на дистанции 20000 м броню толщиной 378-мм. Иногда приводятся расчетные данные: 393 мм вертикальной брони или 104 мм горизонтальной (палубы) с дистанции 22000 м. 331 мм или 138 мм соответственно с 27000 м. Разрывной заряд бронебойного 884-кг снаряда весил 23 кг и состоял из пикриновой кислоты плюс 20% нитронафталина. Фугасный снаряд имел такой же вес и аналогичные с бронебойным баллистические характеристики, что не вызывало при смене типа снарядов никаких сложностей при стрельбе. Принципа равенства по весу самых крупных бронебойных и фугасных снарядов к этому времени придерживались почти все развитые морские державы, кроме США и Италии. Боевой заряд состоял из 288 кг пороха SD21 и разделялся на 4 части. Если сравнить практически одинаковые по калибру 380-мм и 381-мм орудия разных стран, можно отметить следующее. Французская пушка по пробиваемости превосходила 52-калиберную немецкую (стояла на "Бисмарке" и "Тирпице", вес снарядов по 880 кг, начальная скорость 820 м/с) на всех дистанциях (как по бортовой, так и по палубной броне). Более старая английская 381-мм 42-калиберная, бывшая превосходным оружием в годы первой мировой войны и к 30-м годам сохранившаяся на линкорах типов "Куин Элизабет", "Ройял Соверин", линейных крейсерах "Худ", "Рипалс" и "Ринаун", также уступала французской по всем статьям (вес снарядов 879 кг, начальная скорость 732 м/с), кроме пробития палубной брони на дистанциях 27 км и выше. Итальянцы, не имевшие опыта создания крупных орудий, решили для линкоров типа "Витторио Венето" создать самую мощную 381-мм 50-калиберную пушку с весом бронебойного снаряда 885 кг и начальной скоростью 850 м/с (полубронебойный 824 кг и 870 м/с). Но чувство меры им явно изменило. Это орудие, хотя и превосходившее все остальные подобного калибра по бронепробиваемости, за исключением пробития палуб на дальних дистанциях (а именно этот фактор стал решающим во второй мировой войне), обладало низкой живучестью ствола и отвратительной точностью стрельбы.

Орудия в башне располагались не равномерно: расстояние между осями средних было 2,95 м, а между осями крайних, имевших общую люльку – 1,95 м. Скорость вертикальной наводки – 5,5°/с, горизонтальной – 5°/с. Углы обстрела башен на типе "Ришелье" удалось увеличить даже по сравнению с "Дюнкерком": у первой он составил 300, у второй 312°. Для получения таких беспрецедентно больших углов пришлось значительно сузить носовую надстройку, а ее стенки защитить тонкой броней.

Столь необычное расположение башен не вызвало никаких трудностей. Опытные стрельбы на "Ришелье’’ показали отсутствие отрицательного воздействия дульных газов на надстройку и конструкторы сочли такое решение удачным. Однако все течет и все меняется, в том числе и взгляды французских специалистов. Уже в 1939 году исследования, проведенные на верфи Луар, показали, что при возрастании угрозы воздушных атак и, как следствие, увеличении числа стволов зениток на корабле, предпочтительнее оказывается традиционная схема расположения ГК в обоих оконечностях. Поэтому на проекте "Гаскони" для усиления ПВО башни ГК разместили по одной в носу и корме, а башни СК над ними и также по ДП.

Углы обстрела башен ГК сократились до 275°, зато при наличии большего пространства, свободного от воздействия дульных газов, удалось установить самую мощную зенитную батарею среди всех линкоров типа "Ришелье". Соответственно изменились контуры надстроек и расположение ЭУ. Возникавшее при этом увеличение весов уже никого не волновало – к этому времени все договорные ограничения по водоизмещению не соблюдались и оставалась только проблема расположения нижней бронепалубы относительно ватерлинии (ВЛ): для безопасности корабля эта палуба должна была находиться над водой при любой нагрузке.

На первых трех кораблях с носовым расположением ГК башни были достаточно разнесены друг от друга – между ними находился 11-метровый водонепроницаемый отсек с аварийными дизель-генераторами и погребами расположенных поблизости зенитных автоматов. Поэтому риск вывода из строя всей 380-мм артиллерии одним попаданием снаряда или торпеды был невелик. Но перемещение в корму энергетической установки заставило сделать ее очень компактной и здесь такой риск существовал – одно попадание могло лишить корабль энергии на двух валах из четырех. Также имело место нежелательное сосредоточение постов управления и офицерских кают в районе башеннообразной носовой надстройки. Все это было платой за попытку втиснуть мощное вооружение, 30-узловую скорость и отличную защиту в договорные 35000 Т водоизмещения.

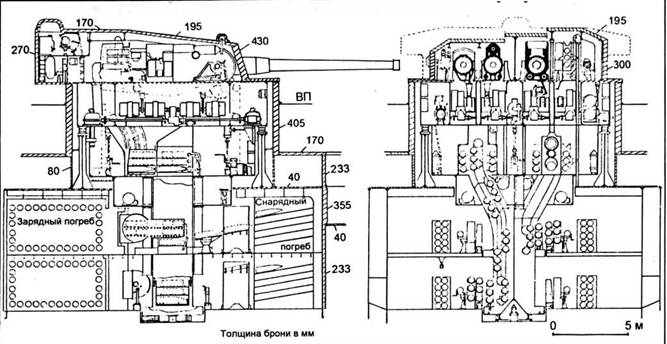

Продольный и поперечный разрезы 380-мм четырехорудиинои башни

Каждая башня, разделенная броневой перегородкой на две полубашни, обслуживалась двумя парами снарядных и зарядных погребов – своя пара погребов на два орудия. Переборка, над которой как в седле сидел командир башни, была огнестойкой и обеспечивала действия любой полубашни в случае, если другая в бою выходила из строя. Погреба каждой полубашни располагались на одном уровне впереди (снарядные) и позади (зарядные) основания башни вместо традиционного размещения (снарядные выше зарядных или наоборот). То есть на каждой из двух палуб над двойным дном имелось по зарядному и снарядному погребу, в которых хранилось по 104 выстрела на ствол. Имелось по два ковшовых подъемника в перегрузочное отделение и четыре верхних элеватора – по одному на орудие. Башни проектировались на 25-секундный цикл стрельбы, довольно короткий для столь большого калибра. Это обеспечивалось возможностью заряжания при любом угле возвышения: энергично досылаемый в ствол снаряд удерживался на месте своим ведущим пояском. За снарядом с помощью цепного "полугибкого" досылателя в камору орудия попарно подавались четыре заряда. Во время досылания последних первые удерживались на месте силой инерции, а при закрывании затвора неподвижными оставались все четыре. Полное время досылания составляло всего 13,5 секунд. Затворы приводились в действие гидропневматикой и автоматически открывались вверх во время отката орудия после выстрела. Время их открытия и закрытия равнялось 3,5 с.

Средний калибр. Вспомогательная батарея из 9 152-мм 55-калиберных орудий (по проекту 15) в трехорудийных башнях (вес 306 т, из которых 66 т вращавшейся брони) составляла главную огневую мощь в кормовом 70-градусном секторе, а также являлась тяжелой зенитной. Из-за большого угла возвышения и соответствующих зарядных приспособлений, эти орудия назывались универсальными, хотя таковыми являлись только условно, принимая во внимание невысокую скорострельность и недостаточные скорости ГН (12°/с) и ВН (8°/с). Особенно это бросается в глаза при сравнении их с более легкими американскими 127-мм и английскими 114-мм и 133-мм действительно универсальными пушками. Конечно, французские 152-миллиметровки были очень мощными, способными на дистанции почти 10 км пробить 122-мм броневую плиту (бронебойный 57,14-кг снаряд имел 3,34 кг взрывчатого вещества, заряд – 17,3 кг пороха ВМц), но для решения стоящих перед ними задач хорошая бронепробиваемость значения почти не имела. Французы предполагали использовать эти орудия для отражения торпедных атак легких крейсеров и эсминцев и для ведения по самолетам заградительного огня фугасными снарядами. Но опыт второй мировой войны показал малую эффективность заградительного огня – самолеты надо было сбивать. И чем дальше от корабля, тем лучше. Так что все оригинальные конструкторские решения, внесенные в эти орудия и установки в попытке сделать их универсальными, оказались напрасными. Только после войны продолжение работ над механизмами башен на ''Ришелье" и "Жане Баре" позволило вести стрельбу из 152-мм орудий на углах возвышения до 85° все равно меньше указанных в проектной спецификации 90°. Тогда же скорострельность довели до 10 выстр./мин.

Орудия в 228-тонных башнях (диаметр шарового погона 6,62 м, внутренний диаметр барбета 7,3 м) стояли с шагом 1,85 м. Расстановка башен отличалась от принятой на "Дюнкерке": центральная находилась ближе к носу от бортовых, что давало последним большие углы обстрела. Все башни имели две независимых системы подачи боезапаса, чтобы обеспечивать моментальный переход от стрельбы бронебойными снарядами по кораблям к стрельбе фугасными по самолетам. Три кормовые башни располагались непосредственно над своими погребами, но две бортовых в середине корпуса, предусмотренные сначала на двух головных кораблях, имели погреба смещенными на 28 м в нос и их цепная система подачи боезапаса отличалась горизонтальными и вертикальными перемещениями с разрывом у поворотного стола. Эта система прошла успешные испытания на заводе в Сен-Шамоне и впервые появилась на "Дюнкерке" для передних бортовых 130-мм башен. Боезапас насчитывал 750 бронебойных и 2250 фугасных снарядов.

Зенитная батарея. Французы в июне 1939 года, перед самой войной, учитывая сложности с заряжанием 152-мм орудий на больших углах возвышения, их недостаточные скорострельность и скорости наводки, решили заменить две носовые 152-мм башни (на "Ришелье" уже успели установить их барбеты и погреба) шестью спаренными 100-мм 45-калиберными зенитками модели 1930 года (вес установки 13,5 т; полубронебойный 100-мм снаряд 14,95 кг, фугасный – 13,47 кг, заряд – 4,025 кг пороха ВМ7 .). Эта мера в тревожной обстановке того времени, гарантировала кораблям хоть какую-то защиту от самолетов, особенно с учетом того, что для доводки 152-мм башен как средств ПВО после их монтажа требовалось несколько месяцев, а поставка 37-мм автоматов задерживалась промышленностью. К тому же из-за производственных трудностей своевременная поставка 152-мм башен на "Жан Бар" была невозможной.
