Скорость и дальность плавания. Для определения оптимального сочетания размерений корабля с точки зрения получения максимально возможной скорости в Парижском опытовом бассейне провели всесторонние испытания восьми моделей. Эксперименты проводились для условий нормальной (40900 т водоизмещения при 2900 т нефти) и полной (45000 т и 6300 т соответственно) нагрузок и дали следующие результаты: 30-узловая скорость достигалась при мощности 121000 м.л.с. (норм.) или 135000 м.л.с. (полная), 32- узловая 165000 или 180000, 33-узловая – 194000 или 212000 м.л.с. На непродолжительных испытаниях, проведенных верфью в июне 1940 года, "Ришелье" при водоизмещении 43500 т и перегрузочной мощности в 178000 м.л.с. развил 32,6 узла, а при максимальной мощности без форсировки в 157000 м^Л.с. – 31,9 узла. После модернизации на верфи Нью-Йорка, увеличившей водоизмещение и осадку, скорость уменьшилась незначительно – всего до 31,6 узла. Более основательные испытания удалось провести с ноября 1951 по февраль 1952 года. Тогда, в
Столь прекрасные скоростные характеристики удалось получить за счет сочетания 242-метровой длины с острыми обводами корпуса, обеспечивавшими малое сопротивление на высоких ходах (призматический коэффициент 0,58). Впрочем, французы всегда были мастерами проектирования подводной части корпуса своих кораблей, вызывая зависть у моряков даже "владычицы морей" еще со времен парусного флота.
А ведь научно подобранные обводы кроме высокой скорости гарантировали и большую дальность плавания. При запасе топлива, увеличенном позднее до 6905 т за счет использования дифферентовочных цистерн (в ущерб системе контр-затопления), и чистом днище "Ришелье" мог пройти 30-узловым ходом 3300 миль, 20-узловым – 7750 миль, а 12-узловым – 10000 миль. В тропических водах, где максимально достижимой скоростью, да и то при чистом днище, являлась 29-узловая, а к.п.д. и мощность паровых турбоустановок падала за счет снижения вакуума в холодильниках, дальность составляла 3400 миль на 29 узлах, 6750 на 20 или 8250 миль на 15 узлах. В тех условиях обрастание днища происходило интенсивнее, снижая показатели дальности довольно заметно 5600 миль на 20 узлах или 3800 на 25 узлах. "Жан Бар" с запасом нефти 6805 т имел дальность в умеренном климате 8832 мили на 16 узлах, 7671 на 20 или 3181 милю на 30 узлах.
Винты и руль. Корабли имели по 4 винта диаметром 4,88 м (шаг 5,22 м), скорость вращения которых для получения наилучшего возможного пропульсивного коэффициента пришлось уменьшить до 230 об./мин. (на "Дюнкерке" 270 об./мин.). Два вала каждого борта поддерживались одним кронштейном. Большой полубалансирный руль площадью 51 м имел максимальный угол перекладки 30°. Мощные рулевые машины могли повернуть его на полный угол всего за 15 секунд. Наличие только одного руля, расположенного, естественно, по ДП, т.е. не в струе винтов, было серьезным недостатком. Кроме того, что корабль получался неманевренным и имел большой диаметр циркуляции, он мог лишиться управления всего лишь после одного попадания торпедой. Опыт войны на примере "Бисмарка" и "Хией" показал, к каким трагическим последствиям это может привести даже в остальном почти неповрежденный корабль.
Генераторы. Как и на "Дюнкерке", потребление электроэнергии предполагалось во много раз больше, чем на предыдущих французских кораблях. Электроприводы имели: шпили, рулевое устройство, краны, вентиляторы, холодильное оборудование, оборудование камбузов и кладовых, часть отопительной системы, грузовые тали и краны, элеваторы боезапаса, башни ГК и СК. В носовом МО (отсек "L") и в отсеке "О" позади кормового МО имелось по блоку из 4 турбогенераторов мощностью 750 кВт каждый (по 2 генератора на общем валу), в отсеке "Н" между башнями ГК – три блока дизель-генераторов по 1000 кВт каждый (также на одном валу по два генератора – всего 6), а еще два дизель-генератора по 150 кВт, расположенные на главной палубе, служили в качестве аварийных. Суммарная мощность генераторов на "Ришелье" составляла 9300 кВт. Бортовые электрические системы работали в основном на переменном токе напряжением 230 В, но для некоторого оборудования вырабатывался и постоянный. Для питания 380- мм башен требовался ток под напряжением 460 В, что достигалось специальной последовательной коммутацией генераторов.
Всего имелось 4 независимых подстанции, из которых три были основные, способные вырабатывать ток под напряжением 230 В и 460 В, а четвертая (только 230 В) была аварийной. Ни одна из основных подстанций не могла одновременно вырабатывать ток под двумя напряжениями, поэтому-то в бою использовались две – одна на 230 В, другая на 460 В, а третья находилась в резерве.
Практически полная зависимость этих кораблей от электроэнергии требовала дублирования проводки на случай боевых повреждений. Кабельные тоннели проходили с обоих бортов на протяжении цитадели и в них находились разводки электроцепей для всех палуб. Причем цепи правого и левого бортов были независимы, также как и цепи одной палубы от цепей палуб, расположенных выше или ниже. Проходы кабелей в переборках герметизировались до полной водонепроницаемости. В двойном дне размещался третий кабельный тоннель с третьей независимой цепью, которую можно было использовать при выходе из строя двух бортовых. Также отдельная цепь имелась для помещений, расположенных выше главной броневой палубы. Для освещения и питания наиболее важных вспомогательных систем и обслуживания котлов предусматривались аварийные разводки от распределительных щитов в водонепроницаемом отсеке "О".
Характеристики корпуса
Оконечности корпуса "Ришелье"

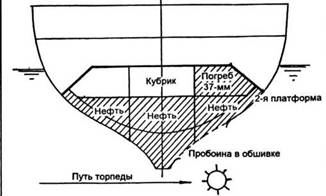

Проведенные французскими конструкторами анализ, расчеты и эксперименты на моделях при проектировании корпуса "Ришелье" были самыми глубокими и сложными из всех, проведенных для линкоров того времени. Прочность корпуса рассчитывалась при отношении высоты волны к длине корабля равном 0,05 (длина корабля / 20). Однако при определении максимального изгибающего момента рассматривались как различные положения гребня волны, так и разные длины волн. При проведении прочностных расчетов несущей палубой считалась главная, а первая за обшивкой продольная переборка служила основным компонентом балки корпуса по длине системы ПТЗ.
Мореходность считалась одним из главных требований для этих кораблей, поэтому на самой ранней стадии проектирования был сделан выбор в пользу высокого надводного борта и большого наклона форштевня. Так что расстояние между главной и верхней палубами оказалось больше, чем на большинстве других кораблей того времени. Испытания в Парижском опытовом бассейне показали, что высота борта в носу будет достаточной, чтобы орудия ГК могли действовать даже в бурную погоду. Период бортовой качки 13,5 с стал результатом требования большой метацентрической высоты, выбранной из соображений живучести в бою, и несколько превышал период качки "Нельсона" и "Бадена". Расчетный период килевой качки составил 4,77 с, что было маловато. Но подъем палубы к форштевню и достаточно большое расстояние от него до первой башни обеспечивали хорошую мореходность.
Как и на "Дюнкерке", при постройке широко использовалась сварка. На головном "Ришелье" сварными выполнялись некоторые стыки плит и продольных связей, вся обшивка и подкладка всех платформ и палуб (за исключением несущей и броневых), внешняя кромка пояса, все поперечные и продольные переборки внутри цитадели. На последующих кораблях этого типа объем сварных работ увеличивался, что сокращало время постройки и позволяло экономить вес. На "Клемансо" сварка использовалась даже при сборке несущей палубы и ее подкреплений. Вполне вероятно, что "Гасконь" вообще имела бы на 95% сварную конструкцию корпуса. В ходе послевоенной модернизации "Жана Бара" успешно применялись усовершенствованные методы сварки, особенно при замене конструктивных элементов. В результате большинство швов обшивки и палуб, а также продольные связи стали сварными.
В 1937 году договорные ограничения стандартного водоизмещения линкоров повысили до 45000 Т, что дало большую свободу в улучшении броневой защиты, конструкции корпуса и вооружения. Во время постройки "Ришелье" различные добавления в его конструкцию увеличили стандартное водоизмещение примерно до 37100 т и из наиболее значительных изменений первоначального проекта можно отметить следующие:
– помещения для увеличившегося экипажа;
– подъем верхней палубы к носу и повышение высоты борта;
– усиление конструкции корпуса перед цитаделью;
– установку размагничивающего устройства;
– замену шарнирной трубы мачто-трубой и двух носовых 152-мм башен шестью спаренными 100-мм установками;
– добавление двух 37-мм спаренных установок по бокам ангара;
– устройство расширительных каналов через броневые палубы над погребами боезапаса.
При этом вес сокращался только при замене трубы и вспомогательной артиллерии. Правда, некоторую экономию веса дало интенсивное применение сварки. Во время модернизации в 1943 году увеличение веса оценивалось примерно в 1200 т: появились многочисленные 40-мм и 20-мм автоматы, их погреба, новое радарное оборудование, дополнительные помещения для возросшего экипажа, 500 т дополнительного топлива. Сняли при этом тоже немало: самолеты, катапульты, ангар, кран, авиатопливо, верхний зенитный директор с носовой надстройки. Но суммарная перегрузка привела к опусканию нижней бронепалубы под уровень ВЛ – критическая ситуация в случае получения боевых повреждений.
История службы "Ришелье"
Постройка
Киль корабля, который по некоторым данным сначала должны были назвать "Франс", но затем переименовали в "Ришелье", заложили на военной верфи Бреста 22 октября 1935 года. Средства были выделены в рамках бюджета на 1935 финансовый год. В Бресте имелся только один док Ланинон (250x36 м), способный обеспечить постройку корабля таких размеров. Но поскольку он использовался также для ремонта и достройки больших кораблей, чтобы его надолго не занимать, решили строить "Ришелье" тремя секциями. Средняя – самая большая – строилась в сухом доке Салу №4, имевшем размеры 200x40 м (в другом доке готовился к спуску "Дюнкерк", еще не имевший небольшой части носа). Носовая секция имела длину 52 м, кормовая, начинавшаяся за кормовой переборкой отделения рулевых машин – еще короче. Постройка затянулась из-за различных доработок и изменений проекта, нехватки рабочих рук и ограниченных возможностей цехов и мастерских. После того как 17 января 1939 года корабль (точнее – его центральная секция) всплыл в доке, его перевели в док Ланинон, где произвели монтаж носовой и кормовой секций.
