Линейные корабли типа "Баерн". Последние дредноуты империи кайзера Вильгельма II.
Шрифт:
расчётная сопротивляемость в кг ТНТ
250 с булями
250 с булями
Кораблестроительные элементы:
Водоизмещение, т:
конструктивное
28300
27432
26162
полное
32100
30510
28417
наибольшее
32300
33792
31628
Длина, м:
наибольшая
180,3
195,0
189,1
по
179,4
193,4
187,3
Ширина, м
наибольшая
30,0
27,6
27,0
по ватерлинии
30.0
27,6
27,0
Осадка средняя, м
при полном водоизмещении
9,30
9,42
9,14
при наибольшем водоизмещении
9,39
10,22
10,25
Главная энергетическая установка: число турбинных агрегатов х мощность, л.с.
3 х 18 000
2 х 28 000 (номинал) 2 х 37500 (перегруз)
2 х 20000 (номинал) 2 х
число валолиний
3
4
4
число главных котлов
14
22
18
Скорость, узлов
22,08
24,22
22,0
при водоизмещении, т
30780
32252
28417
/и развитой мощности, л.с.
/54113
/57130
/40360
Дальность плавания, миль/ при скорости,
5000/12
5000/12
7000/10
узлов
2390/21
2500/22
2700/21
Экипаж
1276
1025
940
Примечания:
1) Элементы английских кораблей в метрической системе мер приведены на 1916-17 гг. до монтажа булей дополнительной подводной конструктивной защиты.
2) Принятые сокращения: ГК— главный калибр; ПМК — противоминный калибр; ТНТ — тринитротолуол (тол). 3) Здесь под зоной свободного маневрирования понимается диапазон дистанций, в пределах которого обеспечивается непроникновение к жизненно важным частям корабля вражеских бронебойных снарядов в целом пригодном для разрыва состоянии при маневрировании своего корабля на траверзных курсовых углах.
Во-первых: их артиллерия всех калибров (в основном за счёт гильзового заряжания и клиновых затворов) обладала скорострельностью на 20-30% более высокой, чем у англичан, не говоря о повышенной живучести немецких артиллерийских систем. Конечно, английская 381-мм артиллерийская система обладала несколько большей мощностью, нежели немецкая 380-мм (например, немецкому 750-кг снаряду английское орудие своим рабочим давлением могло бы сообщить начальную скорость 835 м/сек ).
Однако английские 381-мм полубронебойные и фугасные снаряды не могли на боевых дистанциях проникать в целом виде через верхний и, тем более, нижний броневые пояса немецких линкоров, а бронебойные снаряды — через нижний пояс и броню немецких 380 мм башен. Бронирование казематов немецких дредноутов не пробивалось английскими полубронебойными и фугасными снарядами при курсовых углах менее 60°. Ничего подобного нельзя заявить на счёт английских линкоров, находящихся под огнём немецких 380мм орудий. Будем помнить и о том, что английский бронебойный снаряд "доютландского" периода не шёл ни в какое сравнение с немецким! Англичане по опыту Цусимы делали ставку на полубронебойные и фугасные снаряды и жестоко ошиблись при этом!

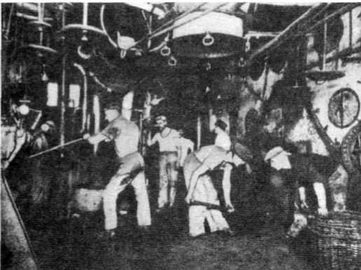

Трудно представить себе поистине нечеловеческий труд кочегаров на немецких дредноутах, транспортировавших уголь из ям в оконечностях к расходным ямам в районе котельных отделений
В сравнении с английской немецкая система бронирования представлялась несравненно более совершенной и мощной. 330-мм нижние броневые пояса английских линкоров имели недостаточную ширину, а за счёт перегрузки кораблей уходили глубоко под воду. 152-мм верхние пояса англичан пробивались даже 305-мм немецкими фугасными снарядами (с донными взрывателями). Вертикальное бронирование и у немцев, и у англичан было одинаково недостаточным, тем не менее, немцев частично спасала в этом вопросе большая высота их вертикального бронирования.
Английская система подводной конструктивной защиты существенно уступала немецкой, хотя с использованием жидкого топлива англичане в этом вопросе находились в более благоприятном положении, нежели немцы. На немецких линкорах обращает на себя внимание то, что защитные угольные ямы протянулись вдоль бортов на протяжении всей цитадели! Такой практики не существовало более ни в одном флоте мира. Обычно угольные ямы защищали лишь районы котельных и, в редких случаях, ещё и машинных отделений линкоров с угольным отоплением. Трудно представить себе поистине нечеловеческий труд кочегаров на немецких дредноутах, транспортировавших уголь из ям в оконечностях к расходным ямам в районе котельных отделений.
Були, которые англичане с 1917 г. начали "приделывать" к бортам своих линкоров, оказались тоже "вещью в себе". Уже в годы второй мировой войны они доставили немало неприятностей королевскому флоту. Во-первых, при взрыве торпеды у борта затапливались большие объёмы расширительной камеры буля (который ещё и отваливался от борта, будучи непрочно закреплённым к нему). Стремительно нараставший крен приводил к уходу в воду портов 152-мм казематных артустановок и в итоге к опрокидыванию корабля. Примерно так погибли "Роял Оук" и "Бархэм", а также едва не погибли "Резолюшен" и "Малайя". Немецкие же корабли в обеих мировых войнах успешно выдерживали гораздо большее число взрывов мин и торпед.
Укрупнённая проектная нагрузка масс в метрических тоннах немецких и английских линейных кораблей программ 1912-1913 финансовых годов
Корабль
"Баерн"
"Куин Элизабет"
"Роял Соверен"
Страна
Германия
Англия
Англия
Программа
1913 г.
1912г.
1913 г.
Корпус
8530
9042
8768
Бронирование
11410
8738
8382
Вооружение
3980
4623
4643
Механизмы
2210
4267
2590
Снабжение
970
660
762
Топливо
1000
660
914
Запас
200
102
102
Конструктивное водоизмещение
28300
27432
26162
Главная энергетическая установка немецких дредноутов, несмотря на то что это тоже были прямодействующие турбины Парсонса, была гораздо совершеннее и более живучей, нежели у англичан. Так, три немецких паротурбинных агрегата располагались в шести водонепроницаемых отделениях. Каждый агрегат, отметим, являлся автономным. У англичан же (как, впрочем, и на русских дредноутах) два турбинных агрегата размещались в трёх отделениях одного главного водонепроницаемого отсека, а работали на четыре валолинии. Таким образом, при затоплении одного бортового отделения две валолинии выходили из строя. О затоплении ещё и отсека главных конденсаторов, располагавшегося дальше в корму и разгороженного продольной переборкой, командиры и механики старались вообще не думать.
