Левое орудие смогли ввести в действие после ремонта пальца рельса, приводившего в движение противопожарную дверь в погреб. Привод прибора управления оказался неповрежден, и левое орудие наводили с помощью прибора управления, но приходилось стрелять по звуку, вслушиваясь в стрельбу передних башен. Башня не была полностью выведена из строя и продолжала стрелять, хотя менее интенсивно. В бою башня "Q" выпустила только 32 снаряда по сравнению со 109 башни "В".
Между 16 ч.08 м. и 16 ч.17 м. "Тайгер" получил два попадания, но не очень серьезные.
Далее приведены попадания все, кроме одного,
Первый снаряд разбил якорный шпиль в 35 м от носовой оконечности, прошел через 13- мм палубу полубака и разорвался в 2,5 м от места попадания, нанеся различные повреждения наружным конструкциям корпуса.
Попадание 280-мм снаряда с "Зейдлица" пришлось в 4,2 м позади места попадания первого снаряда. Снаряд прошел через иллюминатор и разорвался в 5 м от места попадания внутри корабля, произведя значительные повреждения легких конструкций.
Третий бронебойный снаряд пробил броневой пояс и разорвался на 203-мм стенке барбета башни "А", но в башню не проник. Плиту сдвинуло на 150 мм к нижнему краю. Перегрузочное отделение башни "А" заволокло дымом и газом, но башня не вышла из строя.

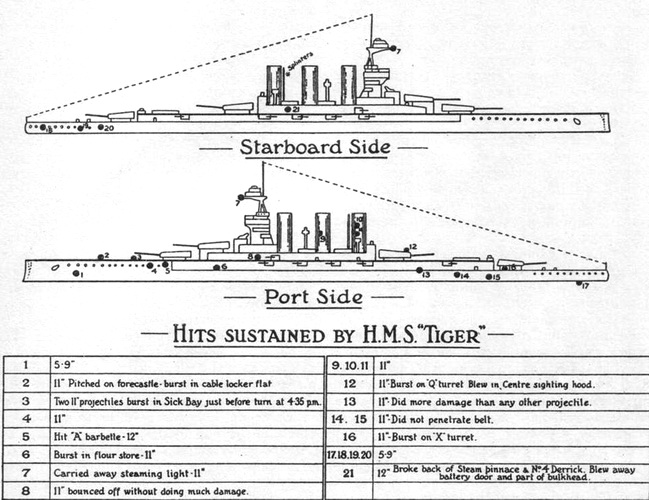

Линейный крейсер "Тайгер”
(Схема попаданий снарядов в Ютландском бою)
Четвертый снаряд пробил 127-мм броневой пояс и разорвался в 1,2 м от места взрыва.
Пятый снаряд сделал лунку в месте падения в 127-мм броневом поясе и отскочил.
Шестой снаряд, возможно, рикошетом, пробил навылет среднюю дымовую трубу.
Седьмой снаряд пробил броневой пояс правого борта, прикрывавший 10-мм палубу, и разорвался в 5 м от места падения. Крупный осколок пробил кронштейн, поддерживающий главную паропроводную трубу у носовой переборки левого турбинного агрегата. Попади этот осколок непосредственно в трубу, энергетическая установка крейсера вышла бы из строя в самый критический момент боя и корабль, без сомнения, уничтожили бы. Взрывом убило 12 человек и зажгло 152-мм кордитовые заряды, что заставило затопить погреб этих зарядов, расположенный в средней части крейсера.
Восьмой снаряд попал в 152-мм броневой пояс, но не пробил его. Плита броневого пояса вдавилась в деревянную прокладку на 75 мм.
Девятый снаряд ударил в 229-мм главный броневой пояс, но также не пробил его. Броневая плита вдавилась в деревянную прокладку на 100 мм.
Десятый снаряд отрикошетил при ударе о 102-мм броневой пояс в кормовой оконечности. В результате затопило бортовые помещения над нижней (бронированной)палубой.
Один снаряд с "Зейдлица", вероятно, рикошетом, пробил насквозь заднюю дымовую трубу.
В броневые плиты "Тайгера" также попало три 150-мм снаряда, два с левого борта и один с правого. Он был единственным кораблем, получившим столько попаданий.
В дополнение к этим повреждениям правое орудие башни "А" вышло из строя после 27 выстрелов вследствии поломки клапана цилиндра и управляющего плунжера переключающего клапана. Прислуга башни пыталась произвести ремонт
орудия, но не успела закончить его до конца боя. Общие потери "Тайгера" в бою насчитывали 24 убитых и 46 раненых. Согласно Burt [3], 24 убитых и 37 раненых."Тайгер" отремонтировали в сухом доке N2 Розайта за 28 суток с 3 июня по 1 июля 1916 г. Это был первый отремонтированный после Ютландского боя линейный крейсер с артиллерией калибра 343 мм. 2 июля 1916 г. он стал флагманским кораблем 1-й эскадры линейных крейсеров, пока "Лайон" находился в ремонте.
После Ютландского боя на "Тайгере" произвели усиление бронирования. 25,4-мм броневые плиты общим весом 179 т добавили на палубу над погребами боезапаса, из них 77 т на крыши башен, 24 т над машинным отделением, 15 т брони использовали для усиления поперечных траверз батареи 152-мм орудий.
В 1916-17 гг. на крейсере установили дополнительную платформу для прожекторов вокруг треногой фок-мачты над мостиком и возвышающиеся платформы справа и слева от задней дымовой трубы.
17 ноября 1917 г. "Тайгер" вместе с "Глориесом", "Корейджесом" и "Рипалсом" принял участие во втором бою в Гельголандской бухте.
В 1917-18 гг. на "Тайгере" с крыши передней боевой рубки сняли дальномер с базой 2,76 м. На крышах башен "В" и "Y" нанесли шкалы пеленгов. На крыше задней боевой рубки торпедной стрельбы дальномер с базой 2,76 м заменили дальномером с базой 4,76 м.
Для улучшения условий наблюдения в ночных условиях изменили расположение прожекторов: одну пару прожекторов с диаметром зеркала 610-мм заменили одиночным с диаметром зеркала 914 мм; перед и после задней дымовой трубы добавили специальные платформы с 914- мм прожекторами на каждом; установили побортно на нижнем мостике два 914-мм прожектора; два 914-мм прожектора установили сверху на площадке обеих колонн грузовой полумачты (деррик-крана). Сняли все парные прожектора с диаметром зеркала 610 мм, за исключением пары на среднем мостике.
Расширили пост управления стрельбой центральной наводки на площадке фор-марса и прожекторные площадки на грузовой полумачте (деррик-кране). На башне "Q" оборудовали платформу для взлета колесного самолета. На корпусе корабля восстановили камуфляж из чередующихся полос темного цвета, но уже по другой схеме, чем в 1915 г.
В 1918 г. на "Тайгере" убрали стеньгу с фок-мачты и перенесли ее на грузовую полумачту (деррик-кран) с кран-балкой, предварительно уменьшив ее по высоте. Тем самым грузовую полумачту переделали в грот-мачту. После этого его рангоут соответствовал по внешнему виду многим кораблям того времени, но это не изменило его оригинальный внешний вид.
Фор-марс с постом управления стрельбой центральной наводки расширили еще больше. На крыше передней боевой рубки установили дальномер с базой 4,76 м. На задней стороне платформ с прожекторами позади задней дымовой трубы установили секундомеры, показывающие время полета снарядов до цели.
В июле 1918 г. на фор-марсе на посту управления стрельбой добавили зенитный дальномер с базой 2 м, прикрытый стальным кожухом и целиком поднятым над фор-марсом. Оборудовали пост управления торпедной стрельбой на дополнительной площадке фок-мачты, расположенной ниже марса. Камуфляж закрасили.
