За порядок перекрытия "отвечают" пункты подменю Arrange меню Modify (это же подменю, кстати, находится в контекстном меню выделенного примитива). Вот эти пункты:
Bring to Front (комбинация клавиш <Ctrl>+<Shift>+<стрелка вверх>) перемещает выделенный примитив на самый верх;
Bring Forward (комбинация клавиш <Ctrl>+<стрелка вверх>) перемещает выделенный примитив "этажом" выше в порядке перекрытия;
Send Backward (комбинация клавиш <Ctrl>+<стрелка вниз>) перемещает выделенный примитив "этажом" ниже в порядке перекрытия;
Send to Back (комбинация
Повторим еще раз: все эти операции имеют смысл только для фрагментов изображения, созданных в режиме объектного рисования. Обычная графика, нарисованная в режиме графического рисования, не может перекрывать друг друга, так как подвергается фрагментации и слиянию.
Продолжим разговор о режиме объектного рисования, точнее, о нарисованных в этом режиме примитивах. Что мы с ними еще можем делать?
Мы можем объединять такие фрагменты и получать после этого совершенно новые фигуры. Для таких случаев Flash 8 припас для нас подменю Combine Objects меню Arrange, с которыми мы сейчас познакомимся.
Для пробы давайте создадим в режиме объектного рисования два эллипса с заливками разных цветов и разместим их на рабочем листе так, чтобы они немного накладывались друг на друга (рис. 4.7). После этого выделим оба этих эллипса и поочередно применим к ним пункты вышеупомянутого подменю.
При выборе пункта Union Flash создаст новую фигуру, вмещающую все содержимое изначальных выделенных фрагментов. Эта фигура также станет "объектным" фрагментом.
Кстати, эту операцию мы можем применить и к любому выделенному фрагменту, созданному в режиме графического рисования. В этом случае Flash превратит его в "объектный" фрагмент.
Если выбрать пункт Intersect, Flash возьмет пересекающуюся часть выделенных нами фрагментов и на ее основе создаст новую фигуру. При этом пересекающаяся часть будет принадлежать тому из выделенных фрагментов, что располагался выше всех в порядке перекрытия.

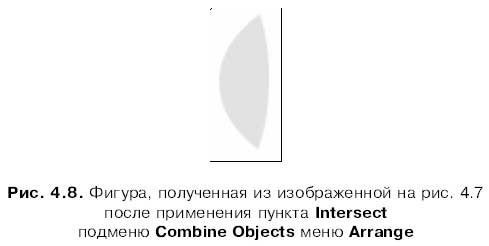

Давайте посмотрим на рис. 4.8 — там показана фигура, которую мы получим после применения к нашим эллипсам пункта Intersect. Мы видим там фрагмент меньшего эллипса (это видно по более светлой заливке), который был общим с большим эллипсом. Поскольку меньший эллипс был выше большего, Flash взял именно его фрагмент для создания новой фигуры.
Заметим, что после применения пункта Intersect изначальные фрагменты будут удалены. В дальнейшем об этом не следует забывать.

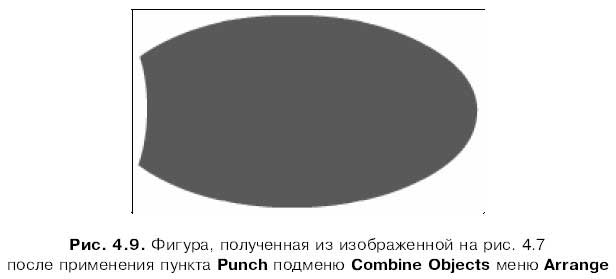

Пункт Punch, вероятно, следует применять только к двум выделенным фрагментам — по крайней мере, так можно будет получить более предсказуемый результат. После выбора этого пункта Flash удалит из нижнего в порядке перекрытия фрагмента часть, общую с верхним фрагментом. В результате получится фигура, содержащая "урезанный" нижний фрагмент; верхний фрагмент также будет удален (рис. 4.9).

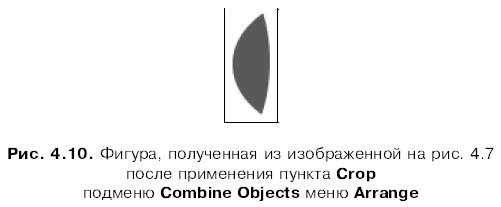

А пункт Crop оставляет в результирующей фигуре только те части выделенных фрагментов, кроме верхнего, что являются общими
с самым верхним фрагментом. Верхний фрагмент при этом удаляется (рис. 4.10).Нелишне напомнить, что описанные выше операции имеют смысл только для фрагментов изображения, нарисованных в режиме объектного рисования. Если же нужно применить их к обычному, "графическому" фрагменту, то следует преобразовать его в "объектный" фрагмент, для чего достаточно выделить его и выбрать пункт Union подменю Combine Objects меню Arrange.
Более сложные трансформации
От простого — к сложному. Это вечный путь познания. Последуем им и мы.
Сложные трансформации графики (вращение, сдвиг, изменение размеров и пр.) выполняются во Flash 8 с помощью особого инструмента, называемого Free Transform (Трансформатор). Чтобы выбрать его, достаточно щелкнуть по кнопке главного инструментария:
Или нажать клавишу <Q>. Курсор мыши примет вид черной стрелки.
Теперь нам останется только щелкнуть на нужном фрагменте изображения, чтобы его выделить. И читать дальше.
Мы уже знаем, как можно изменить размеры выделенного фрагмента. Для этого достаточно указать новые значения в полях ввода W и Н, находящихся в панели Properties (см. рис. 4.5) и Info (см. рис. 4.6), и нажать клавишу <Enter>. В общем, ничего сложного.
Однако изменить размеры фрагмента графики можно намного проще и удобнее — с помощью мыши. Для этого используется модификатор Scale (Изменение размера), доступный при выбранном инструменте "трансформатор". Чтобы включить его, нужно щелкнуть по кнопке-выключателю:
Если главного инструментария на экране нет, можно воспользоваться главным меню. Для этого нам даже не придется выбирать инструмент "трансформатор". Просто включаем пункт-выключатель Scale подменю Transform меню Modify — и можем управлять размерами выделенного фрагмента.

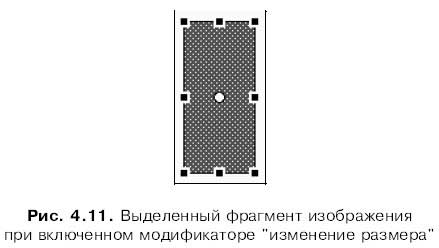

Посмотрим теперь на выделенный нами фрагмент графики. Он должен выглядеть так, как показано на рис. 4.11, — он словно вписан в уже знакомый нам по главе 3 прямоугольник выделения, на сторонах и углах которого на этот раз расположены черные квадратики — маркеры изменения размеров.
Чтобы изменить какой-либо из геометрических размеров выделенного фрагмента, достаточно перетащить мышью нужный маркер. Маркеры на вертикальных сторонах прямоугольника выделения меняют ширину фрагмента, а маркеры на горизонтальных сторонах — его высоту. Если нам нужно изменить одновременно и ширину, и высоту фрагмента, мы воспользуемся одним из маркеров, расположенных в углах (на вершинах) прямоугольника выделения. А если нам нужно сделать то же самое, но без искажения пропорций фрагмента, мы начнем перетаскивать угловой маркер, нажмем клавишу <Shift> и будем удерживать ее, пока не закончим перетаскивание.
