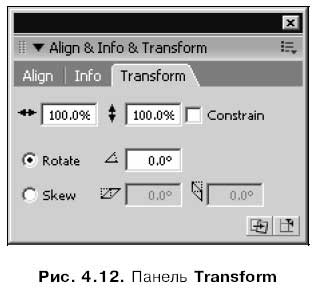

Есть еще один способ изменения размеров выделенного фрагмента — воспользоваться панелью Transform (рис. 4.12). Чтобы вывести ее на экран, мы включим пункт-выключатель Transform меню Window или нажмем комбинацию клавиш <Ctrl>+<T>.
Использование этой панели чем-то напоминает использование панели Info. Нужные размеры фрагмента вводятся в два верхних поля ввода: горизонтальный размер — в левое, вертикальный — в правое. Причем размеры эти указываются не в обычных единицах измерения, заданных нами при установке параметров документа Flash (см. главу 2), а в процентах
Если мы включим флажок Constrain, расположенный правее этих полей ввода, Flash будет сохранять пропорции фрагмента. При этом если мы введем в одно поле ввода новое значение, содержимое второго поля ввода изменится — Flash сам вычислит новое значение, чтобы соблюсти эти пропорции.
Вращение и сдвиг выделенного фрагмента также осуществляются с помощью инструмента "трансформатор". Однако модификатор для этого используется другой — Rotate and Skew (Вращение и сдвиг). Он включается с помощью кнопки-выключателя:
Также можно включить пункт-выключатель Rotate and Skew подменю Transform меню Modify.
Выделенный фрагмент графики имеет при этом вид, показанный на рис. 4.11, т. е. такой же, как при выбранном модификаторе "изменение размеров". Он также вписан в прямоугольник выделения, но имеет другие маркеры, выполняющие другие функции. Так, на углах прямоугольника выделения расположены квадратные маркеры вращения, а на сторонах — маркеры сдвига.
Чтобы выполнить вращение выделенного фрагмента, мы перетащим мышью один из угловых маркеров — неважно, какой. Чтобы повернуть фрагмент на угол, кратный 45°, при перетаскивании маркера будем удерживать нажатой клавишу <Shift>. Чтобы выполнить Сдвиг, мы перетащим мышью маркер, находящийся на нужной стороне прямоугольника: горизонтальной — для сдвига по горизонтали или вертикальной — для сдвига по вертикали.
В центре прямоугольника выделения находится белая точка. Это центр вращения фрагмента, вокруг него осуществляется поворот. Его также называют точкой фиксации. Мы можем перетащить точку фиксации в другое место и даже вынести за пределы прямоугольника. Чтобы вернуть ее обратно в центр прямоугольника выделения, следует дважды щелкнуть на ней мышью.
Если нужно быстро повернуть выделенный фрагмент на 90°, проще всего воспользоваться главным меню. Пункт Rotate 90 °CW подменю Transform меню Modify поворачивает фрагмент на 90° по часовой стрелке, а пункт Rotate 90 °CWW — против часовой стрелки. Вместо выбора этих пунктов можно нажать комбинацию клавиш <Ctrl>+<Shift>+<9> и <Ctrl>+<Shift>+ +<7> соответственно.
И, конечно же, мы можем повернуть или сдвинуть фрагмент, воспользовавшись панелью Transform (см. рис. 4.12). Выведем ее на экран. После этого включим переключатель Rotate и введем в расположенное справа от него поле ввода нужный угол поворота. Чтобы выполнить сдвиг, нам нужно будет включить переключатель Skew и ввести в расположенные справа от него поля ввода нужные углы сдвига: горизонтального — в левое поле ввода, вертикального — в правое. Теперь остается нажать клавишу < Enter> — и дело сделано.

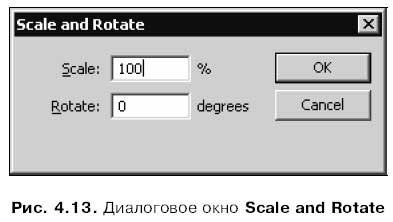

Если мы хотим одновременно повернуть графический фрагмент и изменить его размеры, мы можем использовать особую функцию Flash. Выберем пункт Scale and Rotate подменю Transform меню Modify или нажмем комбинацию клавиш <Ctrl>+<Alt>+<S>. На экране появится диалоговое окно
Scale and Rotate (рис. 4.13). Зададим в поле ввода Scale новый масштаб фрагмента в процентах, а в поле ввода Rotate — угол поворота в градусах.
После этого останется только нажать кнопку ОК; если же мы хотим отказаться от манипуляции над фрагментом, нажмем кнопку Cancel.На взгляд автора, возможность искажения формы во Flash включена напрасно, и модификатор Distort (Искажение формы) на самом деле не так уж нужен. Все операции, которые он предоставляет в распоряжение пользователя, можно проделать, используя хорошо знакомый нам по главе 3 инструмент "стрелка". Хотя, может быть, этот модификатор позволяет начинающим пользователям изменить форму контура более простым и наглядным способом. Поэтому мы его все же рассмотрим.
Чтобы включить модификатор "искажение формы", нужно нажать кнопку-выключатель:

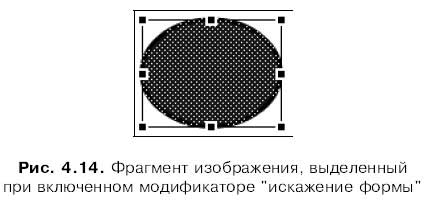

Также можно включить пункт-выключатель Distort подменю Transform меню Modify или одноименный пункт контекстного меню выделенного фрагмента. Выделенный нами фрагмент станет таким, как показано на рис. 4.14. В углах и на сторонах прямоугольника выделения появятся маркеры искажения формы, имеющие вид черных квадратиков.

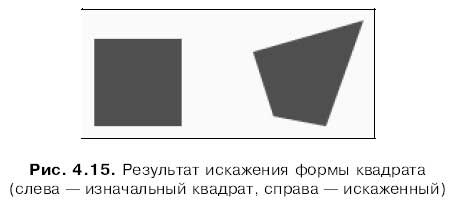

Мы можем перемещать маркеры, расположенные на сторонах прямоугольника выделения. При этом будут изменяться размеры графического фрагмента. Если же мы переместим угловой маркер, форма фрагмента исказится — "вытянется" или "втянется" соответственно. Например, из обычного квадрата можно, "вытянув" один его угол и "втянув" противоположный, получить фигуру, показанную на рис. 4.15.
Также во Flash имеются средства, позволяющие произвольно деформировать графические фрагменты. Это модификатор Envelope (Огибающая) инструмента "трансформатор". Сейчас мы выясним, как им пользоваться.
Чтобы включить модификатор "огибающая", нужно нажать кнопку-выключатель:

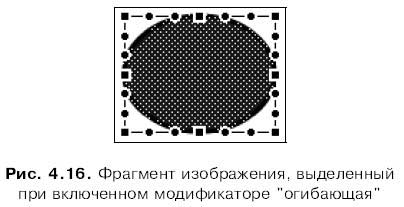

Также можно включить пункт-выключатель Envelope в подменю Transform меню Modify или одноименный пункт контекстного меню выделенного фрагмента. После этого фрагмент примет вид, показанный на рис. 4.16.
В этом случае прямоугольник выделения имеет много маркеров огибающей. Принцип работы с ними можно выразить одной фразой: выбираем нужный маркер и тащим его мышью. В результате этого выделенный фрагмент будет
Вообще, стоит поэкспериментировать с модификатором "огибающая", чтобы понять, как он работает. Нарисуйте несколько фигур и испытайте этот модификатор в действии.

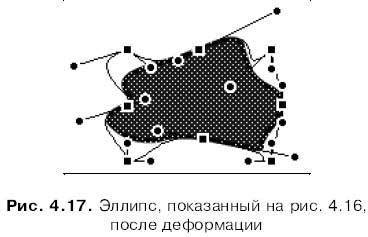

искажаться. Например, показанный на рис. 4.16 эллипс можно превратить в нечто, совсем не напоминающее эллипс — см. рис. 4.17.
Если при выбранном инструменте "трансформатор" не включен ни один модификатор, то Flash по широте душевной включает все эти модификаторы одновременно. В этом случае говорят о так называемой свободной трансформации. При свободной трансформации мы можем как угодно изменять выделенный фрагмент, не заботясь о том, какой модификатор нужно включить. Однако работать в этом случае становится довольно сложно.
