Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

Улучшение всех без исключения боевых качеств нашего танка упирается в конструкцию гусеницы, и отчасти в конструкцию передачи…

Руководствуясь этими соображениями, мною разработана система гусеницы, в которой поддерживающие танк катки установлены большего диаметра, чем ведущий и направляющий барабаны (диаметр их подгоняется под нормальную грузошину автомобиля). Из приведенного эскиза видно, что благодаря большому диаметру поддерживающих танк катков не только уменьшается число их, но также полностью отпадает необходимость в роликах, поддерживающих гусеницу, так как гусеница поддерживается верхним краем крупных катков.

Конструктивное выполнение гусеницы мыслится в следующем виде. Оси ведущего и направляющего барабанов связаны между собой клепаным остовом гусеницы (4). Внутри остова между осями устраивается рамка (2), внутри которой помещается клепаная коробка (6), имеющая в своих стенках челюсти, в которых скользят подшипники (5) больших катков (3). Поддерживающие танковые рессоры (7) крепятся подвесками к этой коробке. При помощи домкратов (8) с приводом от мотора, коробка (6) может перемещаться внутри рамки вверх и вниз вместе с катками, подшипниками и рессорами. В верхнем положении коробка изображена на эскизе № 4 (заштриховано).

Если гусеницу этой системы снабдить кроме ведущего и направляющего барабанов колесами (9) такого же диаметра, как и поддерживающие танк катки, то при подъеме коробки (6) танк окажется поставленным на колеса, а гусеницы будут подняты над поверхностью почвы, (см. эскиз № 4), а при опускании коробки (6) — наоборот, колеса будут подняты над поверхностью, и танк перейдет на гусеничный ход (см. эскиз № 3).

Для легких танков сопровождения колеса следует ставить с массивными грузошинами для передвижения по шоссейным дорогам, укрепляя на передней части основа гусеницы поворотные кулаки автомобильного типа с нормальным рулевым управлением, на которые и должны одеваться передние колеса. Это устройство повысит скорости передвижения легких танков на гусеницах по местности до 25–30 км/ч, а на колесах по дорогам — до 50–60 км/ч.

Для тяжелых танков колеса следует устанавливать с нормальным железнодорожным бандажом для переброски их по железным дорогам.

Система передачи от двигателя к ведущей оси разработана мною в 1928 году для санитарного железнодорожного авто-вагона, причем будучи изготовленным из отечественных материалов обычного торгового качества передача эта после 6500 км пробега в самых тяжелых условиях не обнаружила никаких заметных следов износа (сейчас предполагается организация серийного производства локомоторов и авто-вагонов с этой передачей).

Схема ходовой части танка, приложенная Н. Дыренковым к своему письму в РВС СССР от 5 октября 1929 года. На схеме положение для движения на колесах (РГВА).

Обращаясь к Вам с запиской, прошу распоряжения о предоставлении мне возможности разработки детальных чертежей предлагаемой мной конструкции танка и гусеницы, на что потребуется от 1 месяца до 6 недель».

Предложение Дыренкова вызвало интерес, и 18 ноября того же года на заседании комиссии РВС был заслушан его доклад о «конструктивно-технических данных, боевых и тактических свойствах разработанной им системы — проект среднего маневренного танка». По результатам доклада было принято постановление следующего содержания:

«Признать целесообразным подвергнуть испытанию танк системы Д с каковой целью дать срочный заказ Ижорскому заводу на 6 опытных экземпляров танка со сроком сдачи первого танка не позднее 1 апреля 1930 года».

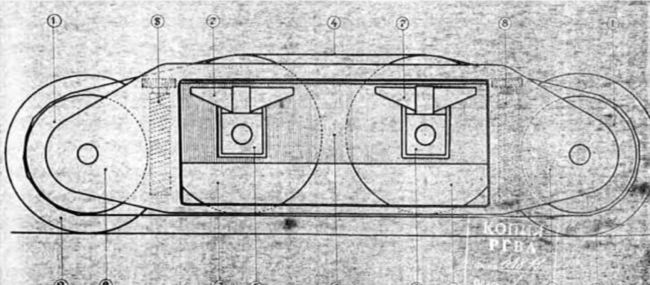

Схема ходовой части танка, приложенная Н. Дыренковым к своему письму в РВС СССР от 5 октября 1929 года. На схеме положение для движения на гусеницах (РГВА).

Первоначальным вариантом предусматривалось размещение основного вооружения — трех 45-мм орудий Соколова — в трех башнях, но впоследствии число башен сократили до двух.

В декабре 1929 года на Ижорском заводе в Ленинграде создается опытноконструкторское и испытательное бюро УММ РККА, которое возглавил Дыренков. КБ начало активную работу по проектированию танка, получившего обозначение Д-4. Кроме этого, Дыренков сразу же развернул бурную деятельность по ряду других проектов — он вел работы по созданию бронеавтомобилей, бронированных тракторов, боевых химических машин, мотоброневагонов, разрабатывал сварные и штампованные корпуса для танков, новый состав брони, вездеходы и трансмиссии — всего более 50 различных конструкций (часть из которых изготовлена в металле) за полтора года! Но природная изобретательность не могла скомпенсировать отсутствия инженерного образования — почти все проекты оказались неудачными.

Общая компоновка Д-4 была закончена к февралю 1930 года, после чего приступили к изготовлению рабочих чертежей. Согласно проекту это был 12-тонный танк, защищенный 15—20-мм броней, вооруженный двумя 45-мм пушками Соколова и четырьмя пулеметами ДТ. Вооружение размещалось в двух башнях (с углами обстрела в 270 градусов у каждой) и передней части корпуса. Но самой оригинальной частью Д-4 являлась его ходовая часть — так как он задумывался конструктором как «танк-вездеход», предполагалось использование колесно-гусеничного движителя.

Гусеничный ход состоял из ведущего (звездочка) и направляющего (ленивец) колес и трех сдвоенных опорных катков большого диаметра (на борт) без поддерживающих роликов. В качестве элементов подвески использовались горизонтальные пластинчатые рессоры автомобильного типа. Каждый трак гусеницы склепывался из двух половинок — нижней штампованной и верхней литой.

Снаружи вся ходовая часть закрывалась экраном. Между экраном и корпусом танка монтировалась массивная клепаная стальная коробка, на которой крепились опорные катки вместе с рессорами.

Колесный ход состоял из двух пар автомобильных колес, установленных с внешней стороны экрана на осях ленивца и звездочки.

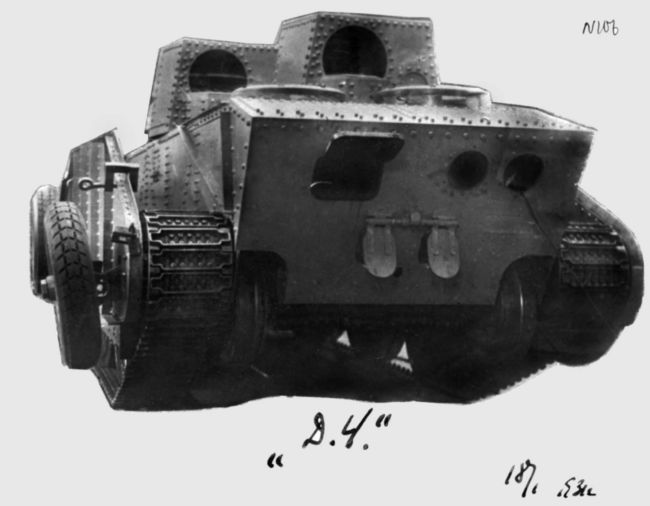

Танк Д-4, общий вид машины. 18 января 1931 года. На фото хорошо видна конструкция гусениц (АСКМ).

Привод осуществлялся на задние колеса, а передняя пара была управляемой.

Переход с гусениц на колеса (и обратно) осуществлялся при помощи двух домкратов с приводом от двигателя танка, которыми поднималась (или опускалась) клепаная коробка с опорными катками. Таким образом, танк вставал на автомобильные колеса (или на гусеницы), смонтированные на осях ленивца и звездочки.

Кроме того, в передней и задней части танка под днищем монтировались железнодорожные скаты. Благодаря им, Д-4 мог самостоятельно передвигаться по рельсам, превращаясь таким образом в бронедрезину, а для форсирования водных преград машина оснащалась оборудованием для подводного хода.

В качестве силовой установки использовалась пара импортных автомобильных двигателей «Геркулес» мощностью по 105 л.с. каждый, работавших на общую коробку перемены передач. Управление танком осуществлялось при помощи гидравлических усилителей, а благодаря установке реверса Д-4 мог передвигаться вперед и назад с одинаковой скоростью. Механик-водитель использовал для наблюдения стробоскопический прибор.
