Маневренные танки СССР Т-12, Т-24, ТГ, Д-4 и др.

2. Комиссия считает, что т. Дыренков с заданием по конструированию танка Д-4 не справился, и был вынужден на основе своей старой конструкции Д-4 приступить к разработке и постройке нового танка Д-5 с мотором М-17 мощностью 500 л.с. В конструкции оставлены: гусеничный и железнодорожный ход, и подводная проходимость. Автомобильный колесный ход, запроектированный для 12-тонной машины, снят за невозможностью исполнения для машины весом в 25 т.

3. Конструкция Д-5 предусматривает изжитие дефектов Д-4, но имеет, по мнению Комиссии, следующие крупные недостатки:

а). Носовая часть корпуса неудачна, так как вследствие наличия значительных мертвых пространств, наблюдение за дорогой затруднительно для водителя.

б). В Д-5 поверхность охлаждения радиатора взята избыточной против Кристи, и поставлен более мощный вентилятор. Однако, по мнению Комиссии, надежность охлаждения не является достаточно обеспеченной, так как затрудненные проходы потоков воздуха потребуют специальный мощный вентилятор

в). Трансмиссия, состоящая из двух коробок скоростей, имеет избыточный запас прочности в своих основных деталях. Комиссия считает эту конструкцию нецелесообразной и полагает, что обычная конструкция коробки скоростей даст значительную экономию в размерах машинного отделения, а следовательно, и в весе танка.

Танк Д-4, вид слева. Хорошо видна конструкция бортового экрана и автомобильные колеса для движения по дороге (АСКМ).

г). Бортовые фрикционы по своим размерам достаточны для обеспечения работы танка, однако расположение их в корпусе неудачно.

д). Система подвески поддерживающих колес с весьма ограниченным ходом вниз, не приемлема вследствие ненадежности работы ее на пересеченной местности.

е). Конструкция механизмов для подводного хода нуждается во всесторонней проверке.

На основании вышеизложенного, Комиссия считает Д-5 экспериментальной машиной для проверки работы железнодорожного и гусеничного хода, который может быть использован для мотоброневагонов и мощных танков, и подводной проходимости. Танк не может служить образцом для серийного производства».

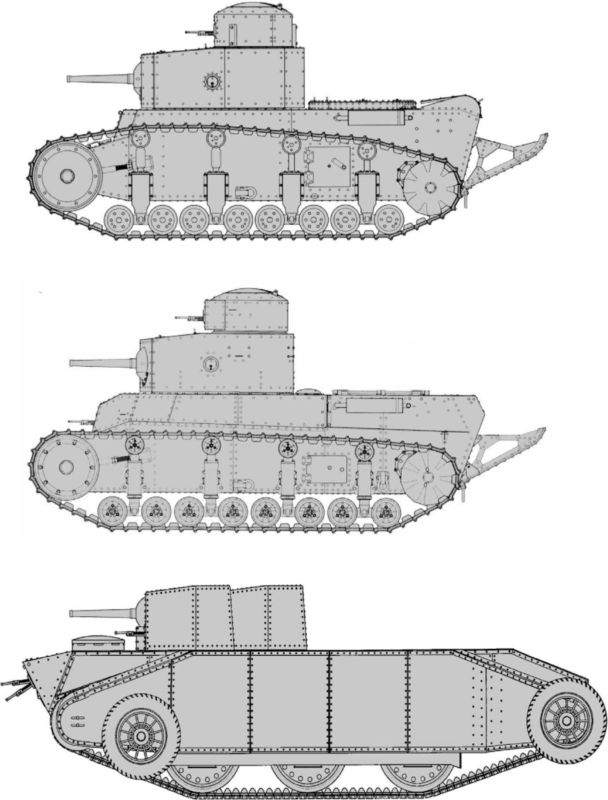

Сравнительные размеры танков Т-12, Т-24 и Д-4 (сверху вниз). Хорошо видно, что танк Дыренкова значительно длиннее и массивнее.

Однако неугомонный Дыренков обратился за помощью к заместителю наркома обороны СССР М. Тухачевскому и получил добро на постройку Д-5! Но из-за частых и длительных командировок Дыренкова на Мариупольский завод для разработки и внедрения в производство изобретенной им брони марки Д работы по новому танку затянулись. К ноябрю 1932 года был построен макет Д-5 в натуральную величину, подготовлены чертежи и изготовлен ряд деталей и агрегатов.

Помимо Д-4 и Д-5 Дыренков предложил и еще один проект «маневренного» танка. Дело в том, что после прибытия в СССР танков Кристи, и введения их в систему вооружения РККА в мае 1931 года, управление моторизации и механизации приняло решение о проектировании на основе танка Кристи машины с более высокими боевыми и техническими характеристиками.

6 июня 1931 года были утверждены тактико-технические требования на разработку колесно-гусеничного танка типа Кристи. Причем во главу угла ставились «быстроходность, высокая проходимость по всем грунтам и высокий километраж службы до ремонта». По требованиям предполагалось создать машину массой не более 14 т, с двигателем мощностью не менее 500 л.с., скоростью на гусеницах не менее 40 км/ч. Машину предполагалось вооружить 76 и 37-мм пушками и двумя пулеметами, причем «одно орудие и один пулемет во вращающейся башне, второе орудие может быть не во вращающейся башне». Максимальная толщина брони определялась в 20–30 мм, экипаж «не менее трех человек». При этом предполагалось, что «при проектировании этой машины должны быть приняты все меры к использованию идущих или предполагающихся в производстве агрегатов, частей и механизмов».

Узнав об этом, неутомимый Дыренков тут же предложил разработать такой танк по вышеприведенным тактико-техническим требованиям. Этот проект получил обозначение Д-38. Через пять месяцев, 18 ноября 1931 года, Дыренков представил макет боевого отделения в натуральную величину и чертежи новой машины. Рассмотрев проект Д-38, комиссия УММ РККА составила следующее заключение:

«1. Размеры боевого помещения совершенно недостаточны для обслуживания и ведения одновременного огня из 37-мм пушки, размещенной в башне, и 76 мм за лобовой стенкой корпуса.

Боевое отделение будет достаточно только при условии оставления одного орудия в башне или корпусе что, однако, не соответствует тактико-техническим требованиям. Таким образом, пункт технических требований об увеличении огневой мощи танка Кристи не выполнен.

2. Охлаждение мотора Комиссия считает неудачным по тем же обстоятельствам, что и у Д-5.

3. Трансмиссия Д-38 аналогична по своей конструкции трансмиссии Д-5, и имеет те же недостатки и непропорционально велика по своим габаритам.

4. Конструкция бортовых фрикционов имеет те же недостатки, что и у Д-5.

5. Схема рулевого управления на две пары поворотных колес конструктивно неудачна, рулевое управление требует больших усилий.

6. Передача на ведущие колеса (гитары) неудобна, а расположение гитары заднего колеса за очертанием корпуса, даже при наличии роликов, не предохраняет ее от поломок.

7. Переход с колес на гусеницы сложнее, чем у танка Кристи, и требует большего времени, так как дополнительно необходимо ставить одну пару колес.

8. Исходя из вышеизложенного Комиссия считает, что автор конструкции Д-38 т. Дыренков, имея задание создать на основе танка Кристи машину усовершенствованной конструкции с 37-мм и 76-мм пушками, с поставленной задачей не справился.

Комиссия считает совершенно нецелесообразным осуществление изготовления опытного образца по проекту т. Дыренкова, и рекомендует все дальнейшие работы по танку Д-38 прекратить».

Поэтому дальнейшие работы по Д-38 прекратили, а к началу 1932 года интерес Дыренкова к проектированию «маневренных» танков вообще сильно охладел. Но еще год его конструкторское бюро занималось выполнением различных проектов (а их было немало: наибольший известный автору индекс — Д-46) для Красной Армии. Справедливости ради следует сказать, что большинство их осталось либо только на бумаге или как Д-4 воплотились в груду неработающего железа. К серийному производству в ограниченном количестве принятии только броневики Д-8/Д-12 и мотоброневагоны Д-2.

21 ноября 1932 года начальник управления механизации и моторизации РККА И. Халепский подписал приказ № 095, в котором говорилось:

«Согласно приказания Народного комиссара по военным и морским делам, опытно-конструкторское и испытательное бюро УММ считать расформированным с 1.12.1931 г…

Весь личный состав бюро, за исключением Начальника Бюро, временно, до моего распоряжения, остается в ведении директора завода Можерез для окончания работ по заданиям НТК УММ».

К этому времени по машинам Д-4 и Д-5 были выполнены следующие работы: «Танк-вездеход Д-5 — приготовлены листы для разметки корпуса. Изготовлены рамы подъема мостика с пригонкой деталей, переделана и заварена с разметкой под обработку коробка подъемного мостика. Все детали, изготовленные на кооперированных заводах, подготовлены для сборки. Изготовлен макет корпуса с башнями. Часть деталей, заказанная на заводах Ростовский и Ижорский, еще не досланы. Все заказы и работы приостановлены.

Танк-вездеход Д-4 — имеется изготовленный корпус танка с башнями, мостиками, направляющими колесами, гусеницами и деталями механизмов в разобранном виде. Часть деталей переделаны для Д-5. Моторы установлены на Д-6 и Д-2 (опытные образцы мотоброневагонов конструкции Н. Дыренкова. — Прим. автора). С производства опытная единица снята как год и подлежит разборке».

Однако Дыренков пытался «пропихнуть» какие-то свои разработки для нужд ОГПУ, представляясь при этом «консультантом управления моторизации и механизации Красной Армии». По этому поводу 8 февраля 1933 года руководство УММ РККА направило начальнику транспортного отдела ОГПУ следующее письмо:
