На втором опытном самолете БИ за короткий срок выполнили четыре полета: три Г.Я. Бахчиванджи и один К.А. Груздевым. В этих полетах были зафиксированы наивысшие летные показатели самолета БИ — максимальная скорость до 675 км/ч, вертикальная скороподъемность 82 м/с, высота полета 4000 м, время полета 6 мин 22 с, продолжительность работы двигателя 84 с. Шестой и седьмой полеты выполнялись Г.Я. Бахчиванджи на третьем опытном самолете. Задание летчику на седьмой полет, состоявшийся 27 марта 1943 г, предусматривало доведение скорости горизонтального полета самолета до 750–800 км/ч по прибору на высоте 2000 м. По наблюдениям с земли, седьмой полет, вплоть до конца работы двигателя на 78-й секунде, протекал нормально. После окончания работы двигателя самолет, находившийся в горизонтальном полете, опустил нос, вошел в пикирование и под углом около 50° ударился о землю. Комиссия, расследовавшая обстоятельства катастрофы, в то время не смогла установить подлинные причины перехода в пикирование самолета БИ. Но в своем заключении она отмечала, что еще не изучены явления, происходящие
В 1943 г. в эксплуатацию была пущена аэродинамическая труба больших скоростей Т-106 ЦАГИ. В ней сразу же начали проводить широкие исследования моделей самолетов и их элементов при больших дозвуковых скоростях. Была испытана и модель самолета БИ для выявления причин катастрофы. По результатам испытаний стало ясно, что самолет разбился из-за неучтенных при проектировании самолета особенностей обтекания прямого крыла и оперения на околозвуковых скоростях и возникающего при этом явления затягивания самолета в пикирование, преодолеть которое летчик не мог.
После гибели Г.Я. Бахчиванджи недостроенные 30–40 самолетов БИ-ВС были уничтожены, но работы по этой теме продолжались еще некоторое время. С целью изучения возможности увеличения продолжительности полета ракетного истребителя-перехватчика типа БИ в 1943–1944 гг. рассматривалась модификация этого самолета с прямоточными воздушно-реактивными двигателями на концах крыла. Она была исследована в аэродинамической трубе, но дальнейшего развития не получила. В январе 1945 г. на самолете БИ с лыжным шасси и двигателем РД-1 А.М. Исаева, являвшимся развитием двигателя Д- 1А-1100, летчик Б.Н. Кудрин выполнил два полета. В одном из этих полетов при взлетной массе самолета 1800 кг и скорости 587 км/ч вертикальная скорость БИ у земли составила 87 м/с. Затем работы над самолетом прекратили. Для проведения испытаний было построено девять самолетов БИ.
Ме 163В — боевой вариант
Самолеты Ме 163А были лишь опытными машинами, по-настоящему боевой должна была стать модификация Ме 163В, заказанная в количестве 70 экземпляров 1 декабря 1941 г. Самолеты должен был строить завод «Мессершмитта» в Регенсбурге. Интересно, что первоначально предполагалось обозначать эти машины по фамилии конструктора — Li 163S (где литера «S» обозначала «серийный»). Но в конечном итоге оставили «мессершмиттовское» обозначение — хотя участие В. Мессершмитта в создании этой машины было чисто символическим.
Ме 163В существенно отличался от предшественников. Прежде всего, для него Г. Вальтер разрабатывал новый ЖРД R II-211 с увеличенной вдвое максимальной тягой (1500 кгс). Правда, ко времени проектирования Ме 163В новый двигатель существовал только на бумаге, и конструкторам группы Липпиша приходилось опираться лишь на предварительные расчеты, надеясь что двигателисты смогут удержаться в определенных ими же самими рамках по массе двигателя, его габаритах и расходу топлива. Последний параметр был особенно важен — от самолета требовался боевой радиус 250 км и потолок 12 000 м, а для этого ЖРД должен был работать не менее 12 минут. Вальтер обещал, что расход топлива в R II-211 составит при полной тяге около 3 кг в секунду — на эти параметры и ориентировались конструкторы, определяя емкость топливной системы. Профиль полета определялся таким образом: на взлет и набор высоты 12 000 м отводилось 3 минуты работы двигателя на полной тяге, после чего ЖРД переводился на крейсерский режим, что теоретически должно было обеспечить 30-минутный полет на скорости 950 км/ч. В итоге радиус приближался к искомым 250 км — почти как у поршневого Bf 109, но при вдвое большей крейсерской скорости! Увы, на деле расход топлива оказался гораздо выше — на уровне 5–6 кг в секунду, что самым отрицательным образом сказалось на времени работы ЖРД, а, следовательно — и дальности полета самолета, уменьшая её до 120–150 км.
По сравнению с Ме 163А кардинальной переделке подвергся фюзеляж. По сути, его спроектировали заново — вместо деревянного Липпиш создал алюминиевый фюзеляж с существенно большим внутренним объемом, призванным вместить более мощный двигатель, значительно увеличенный запас топлива, вооружение, а также другое оборудование, необходимое для боевого самолета (например, радиостанцию). По сути, очертания фюзеляжа определялись габаритами топливных баков. Из-за этого, например, кабина пилота оказалась пере-размеренной, очень просторной по сравнению с другими истребителями люфтваффе. Примененный на Ме 163В беспереплетный штампованный фонарь обеспечивал отличный обзор.

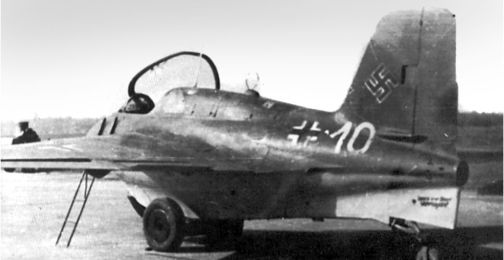

Me 163, обтекатель хвостового колеса, как на моделях V — отсутствует. Он был удален поскольку постоянно забивался грязью и тем самым переставал нормально работать.

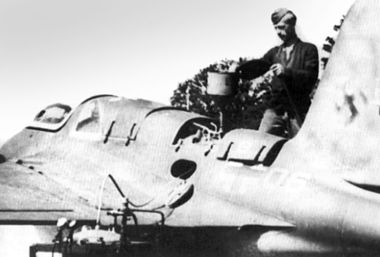

Заправка ракетного истребителя.

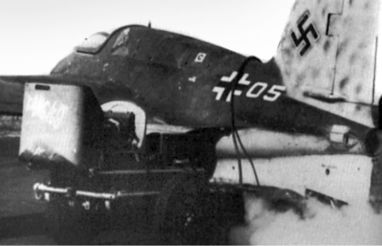

Запуск паровой турбины.

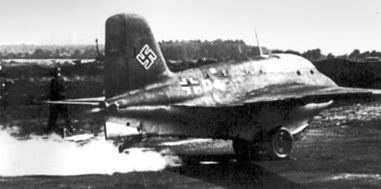

Me 163B перед взлетом.
Крыло, как и на Ме 163А, осталось деревянным. Правда, его набор усилили, а вместо переменной стреловидности применили постоянную — в соответствии с рекомендациями доктора Гетхерта. Но нормального шасси самолет так и не получил — взлет осуществлялся со сбрасываемой тележки, а посадка — на выдвигаемую лыжу, снабженную гидроамортизаторами. Сначала её делали из дерева, затем из дюраля, а в конечном итоге осознали, что лучше стали для этой цели ничего нет.
Существенной проблемой оказался подбор вооружения, подходящего для скоростного истребителя. Впоследствии, уже в 60-е гг. Липпиш вспоминал: «Исследования, проведенные отделом вооружения фирмы BFW, показывали совершенно неутешительные результаты математического моделирования вероятности поражения воздушной цели, двигающейся с крейсерской скоростью 400 км/ч в ходе атаки перехватчика, развивающего около 900 км/ч. О попадании в цель в полноценном маневренном бою вообще речи не шло, так как фактически в нашем распоряжении тогда не имелось подходящих образцов авиационного артиллерийского оружия. Ни MG 17 [7,92-мм пулемет — прим. авт.], ни MG FF [20-мм пушка с барабанным боепитанием — прим. авт.], составлявшие в то время основу бортового вооружения наших истребителей, не обладали необходимыми характеристиками для применения на реактивных машинах. Последнюю Вилли Мессершмитт в разговоре как-то вообще назвал «бесполезной трещоткой», одновременно предсказав, что только управляемые ракеты смогут решить проблему средств поражения реактивных самолетов. Весьма немного мы ждали и от только разрабатывавшейся тогда MG 151. Так что даже в случае появления необходимых двигателей создать полноценный истребитель нам тогда вряд ли удалось…». Конечно, необходимо учитывать, что этот анализ был сделан непосредственным руководителем проекта и вряд ли может быть полностью объективным, но факт остается фактом: Ме 163В, конечно, вполне мог настичь вражеского бомбардировщика, однако попасть в него из существующего оружия было довольно проблематичным. Поиск путей решения этой проблемы привел к созданию некоторых довольно оригинальных образцов — но это будет позже. Пока же Ме 163В решили вооружить парой 20-мм пушек MG 151/20Е с ленточным боепитанием и боекомплектом 100 снарядов на ствол, монтировавшихся в корневых частях консолей крыла. Патронные короба имели сложную форму и находились в фюзеляже, опоясывая основной бак с окислителем. Это оружие было довольно надежным и обладало хорошей скорострельностью, но вот поражающая мощь снаряда была явно недостаточной для уничтожения тяжелых бомбардировщиков противника — особенно с учетом низкой вероятности попадания в цель при стрельбе со скоростного самолета. Более эффективной могла бы стать 30-мм пушка, снаряды которой были гораздо мощнее, но она появилась на Ме 163В значительно позже.
Первый Me 163B(V1) был построен на заводе в Аугсбурге, остальные самолеты предсерийной партии изготовлялись в Регенсбурге. Начиная с экземпляра Me 163B(V23) машины перевозились на завод «Клемм», где проводилась их окончательная сборка, монтаж оборудования и установка двигателей. Наличие в обозначениях Ме 163В литеры «V» ясно давало понять, что самолеты, фактически, являются опытными. На первых двух машинах, например, отсутствовали не только двигатель, но даже топливные баки и их арматура, посадочная лыжа была деревянной (как на Ме 163А), не было посадочных щитков.

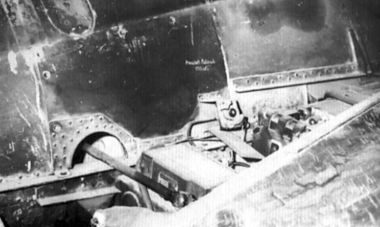

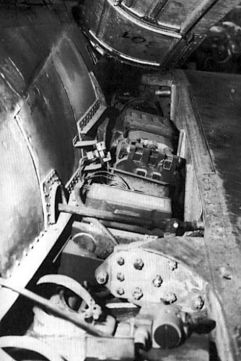

Слева и в центре: вид со стороны правой части фюзеляжа и крепления крыла Me 163B.

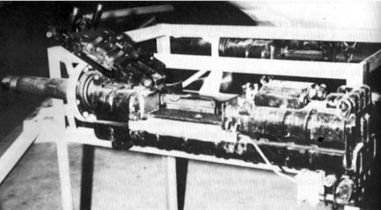

Внизу: демонтированная пушка MK 108.

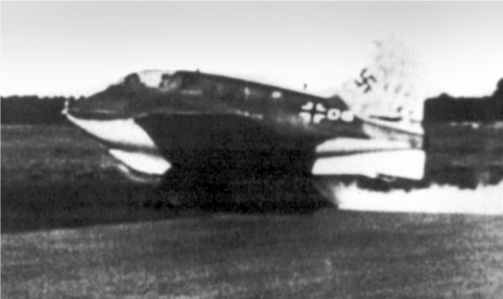

Me 163B в начале разбега.
Знаменательным для проекта Ме 163 стал конец июня 1942 г.: 26 числа в Лехфельде состоялся первый полет Me 163B(V1) — на буксире за Bf 110, а два дня спустя на стенде завода «Вальтер Верке» в Киле впервые запустили ЖРД R II-211 V1. Но если самолет вел себя в воздухе вполне прилично, то результаты испытаний двигателя оказались разочаровывающими — расход топлива значительно превысил расчетный, и время работы ЖРД вместо требуемых 12 мин. и обещанных Вальтером 13 мин. составило всего 4 минуты.
Обозначение R II-211 являлось фирменным, в номенклатуре рейхсминистерства авиации двигатель обозначался HWK 109–509. Принципиальная схема его была аналогична предшественнику — ЖРД R II-203b. В конструктивном отношении двигатель представлял собой коробку агрегатов, монтировавшуюся на передней раме, и камеру сгорания с соплом, вынесенные назад посредством специальной трубы. Функционально в двигателе можно выделить три основные части — насосную (о ней подробнее чуть ниже), управления подачей топлива и окислителя, а также камеру сгорания.
