Мечта об идеальной карте. Картография и математика

* * *

Большие круги, геодезические линии сферы

Расстояние между двумя точками произвольной поверхности можно определить как длину кратчайшей из кривых, соединяющих эти две точки (именно так поступают геометры). По сути этим расстоянием будет длина кратчайшего пути между двумя рассматриваемыми точками, при условии что такой путь вообще существует. В геометрии кривые, указывающие кратчайший путь на поверхности, называются геодезическими линиями. Впрочем, это понятие несколько шире и включает кривые, определяющие «локальный» кратчайший путь. Что это означает? Это означает, что мы можем выбрать две точки поверхности, соединенные геодезической линией, так, что она не укажет наименьшее расстояние между ними. Однако если мы выберем две произвольные промежуточные точки геодезической линии, близкие друг к другу, то кратчайшим путем между ними всегда будет соединяющая их часть геодезической линии, как показано на рисунке.

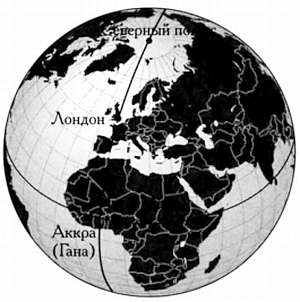

Геодезические линии указывают кратчайшее расстояние между соседними точками, однако в общем случае это не так. Например, часть меридиана, соединяющего Лондон и город Гао в Мали и проходящего через Северный полюс, Атлантический океан и Южный полюс, — это геодезическая линия, но она не соответствует кратчайшему пути из Лондона в Гао. Однако эта геодезическая линия соответствует кратчайшему пути между близлежащими точками, например между Гао и городом Аккра в Гане или между Лондоном и Северным полюсом.

Как всем хорошо известно, геодезическими линиями плоскости являются прямые. Тем не менее минимальное расстояние между точками на сфере указывают большие круги — кривые, получаемые сечением сферы плоскостями, проходящими через ее центр. Примерами больших кругов сферы являются меридианы. Единственная параллель, которая является большим кругом, — это экватор.

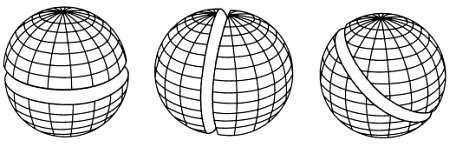

На иллюстрации показаны большие круги Земли.

Проведем эксперимент. Допустим, что мы хотим провести прямую, проходящую через две точки плоской поверхности. Для этого мы можем соединить эти точки простой веревкой и сильно натянуть ее. Веревка примет форму прямой, соединяющей две точки. Теперь рассмотрим земной шар. Чтобы определить кратчайший путь между двумя точками земного шара, например между Барселоной и Аделаидой, соединим указанные точки веревкой и натянем ее. Мы получим кривую наименьшей длины, соединяющую два указанных города (то есть геодезическую линию), которая будет частью большого круга, проходящего через эти города, как показано на иллюстрации.

Натянутая веревка соответствует кратчайшему пути между двумя точками.

На интуитивном уровне можно сформулировать следующее доказательство. Допустим, даны две точки на сфере, и мы хотим найти кривую, которая определяет кратчайший путь между ними. Кажется логичным предположить, что мы можем ограничиться рассмотрением окружностей сферы, которые проходят через эти точки и образуются сечением сферы плоскостями, проходящими через две данные точки. Кроме того, в силу свойств симметрии, четко видно, что дуга окружности, полученной сечением сферы плоскостью, проходящей через центр сферы, соответствует кратчайшему пути между точками, что показано на предыдущем рисунке. В итоге большие круги являются геодезическими линиями сферы, или кривыми, указывающими наименьшее расстояние.

Дуга большого круга, заключенная между между двумя точками, имеет наименьшую длину среди всех дуг окружностей, соединяющих данные точки.

* * *

ГЕОДЕЗИЧЕСКИЕ КУПОЛА

Одно из самых впечатляющих сооружений сферической формы, созданных в XX веке, — это геодезические купола Ричарда Бакминстера Фуллера (1895–1983). Мы могли бы многое сказать об этом гениальном изобретателе, архитекторе, инженере, математике, поэте и космологе, провидце, который опередил свое время и смог поставить науку и технику на службу обществу. Величайшим его творением, несомненно, являются геодезические купола.

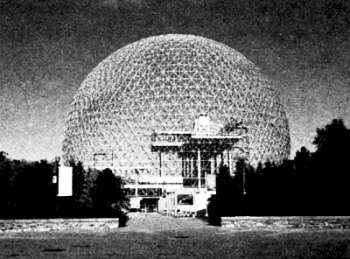

Американский павильон на Всемирной выставке 1967 года в Монреале, построенный по проекту Ричарда Бакминстера Фуллера. Позднее в павильоне разместился музей воды и окружающей среды

_{(фотография: Филипп Хайнсторфер).}

Геодезический купол — это сферическая структура, образованная сеткой больших кругов (геодезических линий). Треугольники, из которых состоит сетка, придают структуре жесткость. Для построения классического геодезического купола рассматривается икосаэдр, вписанный в сферу, как показано на иллюстрации. Затем каждая грань икосаэдра делится на треугольники, которые проецируются на сферу, образуя сетку геодезических линий.

Преимущества геодезического купола следующие.

1. Он покрывает обширное пространство и не требует поддерживающих конструкций в середине.

2. Для геодезического купола характерно оптимальное соотношение объема к площади поверхности, иными словами, он покрывает пространство максимального объема при наименьшей площади поверхности.

3. Пространство внутри купола нетрудно обогревать, так как потери тепла зависят от соотношения между объемом и площадью поверхности, которое является оптимальным.

4. Геодезические купола благодаря своей структуре и распределению нагрузки обладают высокой жесткостью.

5. Геодезические купола имеют малый вес и просты в сборке.

* * *

Кривизна больших кругов

Прямые также можно определить как кривые, обладающие нулевой кривизной. Можно ли дать похожее определение большим кругам сферы? Кажется очевидным, что окружность, будучи плоской кривой, имеет одинаковую кривизну во всех точках, и эта кривизна ненулевая. Кроме того, чем больше радиус окружности, тем более вытянутой она будет, и тем меньше будет ее кривизна (см. иллюстрацию на следующей странице). Геометрически кривизна окружности радиуса r равна 1/r. Следовательно, чем больше радиус окружности, тем меньше ее кривизна. Изменение кривизны окружности в зависимости от ее радиуса можно почувствовать, если проехать на велосипеде по кругу: в зависимости от радиуса круга нужно будет поворачивать руль на больший или меньший угол. Когда мы не поворачиваем руль, велосипед движется по «прямой», то есть по большому кругу, имеющему наименьшую кривизну. Следовательно, большие круги имеют наименьшую кривизну, а их радиус будет наибольшим.

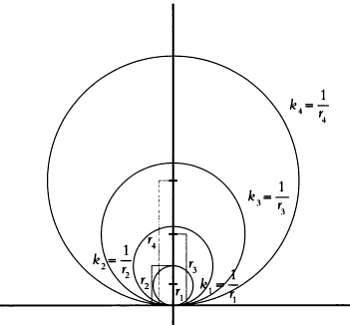

Чем больше радиус окружности r, тем меньше ее кривизна k.

В действительности геометры определили новую величину, которую можно назвать кривизной кривой на заданной поверхности. Это так называемая геодезическая кривизна, которая указывает степень кривизны кривой на поверхности, которой она принадлежит. В качестве окружающего пространства рассматривается именно эта поверхность, а не трехмерное пространство.

Геодезическая кривизна геодезических линий, в частности больших кругов сферы, равна нулю, что является обобщением кривизны прямой на плоскости.

Глава 4 В поисках правильной карты Земли

Примерно две тысячи лет назад для изображения круглой Земли на плоскости пришлось решить различные математические, философские и географические задачи, которые привлекли внимание многих изобретателей.

Разумеется, первые карты появились намного раньше.

Современная картография развивалась медленными темпами, так как исследование разных уголков Земли началось, по историческим меркам, сравнительно недавно.

Джон Снайдер «Как Земля стала плоской» (1993)

Картография — это наука, изучающая графическое изображение Земли и ее частей, а также других небесных тел. В картографии главным образом рассматриваются карты, а также рельефные модели и глобусы. В эру компьютеров и интернета карты и глобусы могут быть очень сложными, интерактивными, созданными с помощью новых способов изображения земной поверхности.

Карты выполняют две основные функции: они используются для хранения и представления полезной географической информации, а также помогают понять пространственные соотношения и осознать всю сложность мира, в котором мы живем.
