Метательная артиллерия и оборонительные сооружения Древней Руси

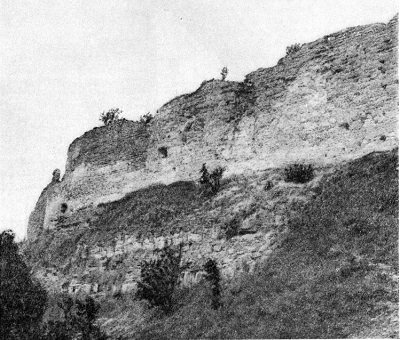

^{Рис. 4. Юго-западная стена крепости Копорье}

Это замечание довольно справедливо. С той стороны, где из-за крутизны склона скалы приблизиться вплотную к крепости почти невозможно, башен нет; здесь имеется только стена, стоящая непосредственно на кромке обрыва (рис. 4). Там же, где склон более отлогий и подход к крепости вполне< осуществим, башни есть (рис. 5). Следовательно, строя Копорскую крепость и создавая ее круговую оборону, зодчие исходили из условий естественного окружения известняковой скалы и возможностей ее штурма.

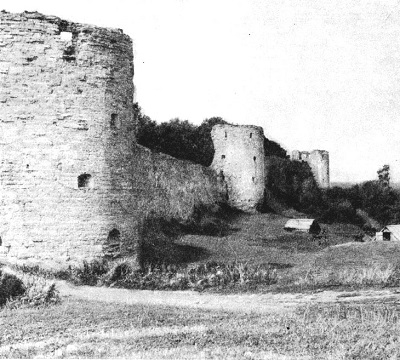

^{Рис. 5. Башни северо-восточной стены крепости Копорье}

Подобное расположение башен имеется в Изборске, Острове и Порхове, т. е. в крепостях, выстроенных в основном в XIV в. [507] У них башни тоже стоят там, где естественных преград нет, и отсутствуют, где они имеются [508] . Повторение такого принципа расположения башен в Копорье говорит, возможно, об устойчивости древних традиций построения городовой обороны в зависимости от места расположения крепости. Возможно также, что старая новгородская твердыня конца XIII в. оказала существенное влияние на планировку Копорской крепости конца XV в. — начала XVI в. [509]

507

В. В. Косточкин. О датировке крепостей Острова и Изборска, стр. 59, 63 и 65.

508

В. В. Косточкин. Крепостное зодчество конца XV — начала XVI вв. Раздел главы «Каменное зодчество эпохи расцвета Москвы» в III томе «Истории русского искусства», изд. под ред. И. Э. Грабаря, В. С. Кеменова и В. Н. Лазарева, М., 1955, стр. 374, 375; его же. Русское крепостное зодчество XIV–XVII веков. «Советская архитектура» (сборник Союза архитекторов СССР), № 8, 1957, стр. 92, 93.

509

В. В. Косточкин. Оборонительные системы русских крепостей XIV — начала XVI вв., стр. 141–142.

^{Рис. 6. Общий вид крепости Копорье с востока. Гравюра из книги А. Олеария. XVII в.}

Однако на гравюре XVII в. (рис. 6), иллюстрирующей сочинение Адама Олеария [510] , крепость Копорье воспроизведена не с четырьмя, а с 5 башнями; шатер пятой башни выглядывает из-за стен. Кроме того, на плане первой половины XVIII в. (см. рис. 3) небольшой участок юго-западной стены крепости (в районе ее изгиба) изображен совершенно по-иному, чем вся стена в целом, а в экспликации к плану указано, что в этом месте имеется «брешь», а рядом — «рухлое место». Вместе взятое, это может навести на мысль о существовании еще одной, т. е. пятой башни. Однако на рукописной шведской карте 1677–1678 гг. [511] Копорская крепость изображена с 4 башнями (рис. 7), что исключает возможность такого предположения и говорит о неточности в этом отношении гравюры XVII в. Нет никаких признаков пятой башни и в натуре. Отсутствие же куска стены в данном месте объясняется, очевидно, ее частичным разрушением; на черновом схематическом плане П. П. Покрышкина имеется указание, что тут находится брешь, «пробитая батареей» Петра I в 1704 г., и сказано, что после появления этой пробоины, шведы, захватившие крепость еще в начале XVII в., сдались «без штурма».

510

Viel vermehrte Moscowitische und Persianische Reisebeschreibung wie auch Mandelslo u. Andersen nebst anderen von Adam Olearius aus gegebene Schriften. Hamburg, 1696, рисунок на стр. 7.

511

См. «Geom: Delin: vppa Caporie Lahn: A°: 1677 och 1678». ЦГВИА, ф. ВУА, № 18340, ч. III, лл. 132, 133.

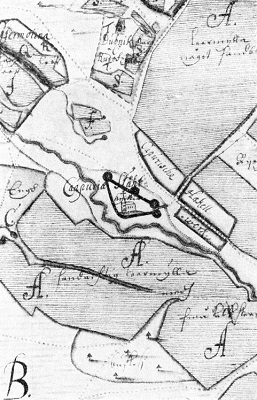

^{Рис. 7. Изображение крепости Копорье на карте второй половины XVII в.}

Копорские башни цилиндрические, круглые в плане. Три из них стоят по углам крепости, а одна — почти в центре северо-восточной стены. В целях флангового прострела прясел стен они поставлены с сильным выносом в сторону поля [512] . Вынос их настолько велик, что они как бы отрываются от стен. Сложенные из хорошо отесанных крупных блоков местного девонского известняка (плитняка) на известковом растворе с большим количеством мелкого песка и скрепленные толстыми деревянными связями [513] , эти башни чрезвычайно мощны и монументальны (рис. 8).

512

К сожалению, подобный обмер Копорской крепости не производился. Правда, сделать его предполагалось летом 1914 г.; эта работа была включена в план Военно-исторического общества, и руководить ею должен был архитектор-художник К. К. Романов (см. ИАК, вып. 59, Прибавление, 1914, стр. 15 и «Русский инвалид», № 100, 9 мая 1914 г., стр. 3). Однако этот обмер так и не состоялся. Лишь в июне 1935 г. В. А. Богусевич и Н. Н. Белехов осуществили эту работу (см. А. Строков и В. Богусевич. Новгород Великий. Л., 1939, стр. 171, прим. 2), но дело ограничилось тогда, по-видимому, обмерами плана крепости и плана второго яруса северо-западной башни, так как других чертежей не опубликовано даже в более поздних статьях В. А. Богусевича.

513

Каналы деревянных связей видны сейчас в местах разрушений всех 4 башен. В средней северо-восточной башне, например, они лежали в 2 ряда — брусья ближе к наружной поверхности стен, а бревна — у внутренней.

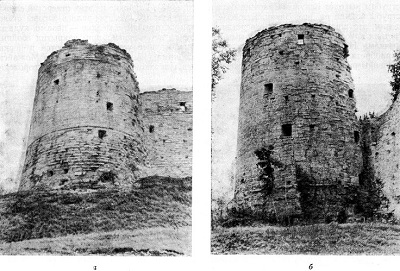

^{Рис. 8. Башни крепости Копорье. а — угловая северо-западная; б — средняя северо-восточная}

При толщине стен у основания около 5 м и внешнем диаметре более 13 м башни достигают высоты 20 м. Их нижние, немного расширяющиеся цокольные части, так же как это было у башен Ладожской крепости [514] , отделены слегка выступающими профилями — неправильными грубыми валиками, вернее, полками с обколотыми углами (рис. 9). Раньше эти тяги переходили на стены; остатки одной из них можно видеть около средней — северо-восточной — башни.

514

Н. Е. Бранденбург. О раскопках в Староладожском городище. ЗОРСА РАО, т. 4, 1887, стр. 316; его же. Старая Ладога, СПб., 1896, табл. XXX.

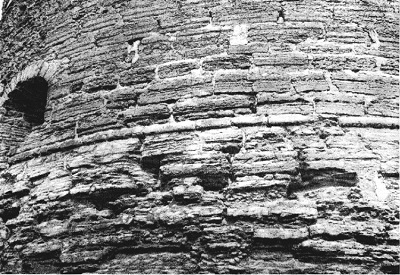

^{Рис. 9. Цокольный валик южной башни крепости Копорье}

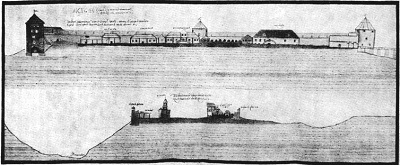

^{Рис. 10. Продольный и поперечный разрезы крепости Копорье. Чертеж первой половины XVIII в.}

Внутри башни делились на 5 ярусов. Пространство каждого из них немного расширялось по отношению к нижележащему за счет поярусного сокращения толщины башенных стен. Продольный разрез крепости на чертеже 1730 г. [515] (рис. 10) показывает, что первые ярусы башен находились значительно ниже внутреннего уровня земли и были покрыты сферическими сводами. Между собой ярусы, видимо, не сообщались; в каждый из них шла каменная сводчатая лестница, соединявшаяся либо с боевым ходом примыкающих стен, либо непосредственно с двором крепости. Одна из таких лестниц спускается сейчас с уровня земли в сводчатый, почти полностью засыпанный подвал северо-западной угловой башни, а две другие — длинными, сплошными и не прерывающимися маршами выходят из сводчатого цоколя и второго этажа южной башни на примыкающие к ней юго-западную стену и огромную по размерам площадку юго-восточной стены.

515

ЦГВИА, ф. 349, оп. 17, № 3499.

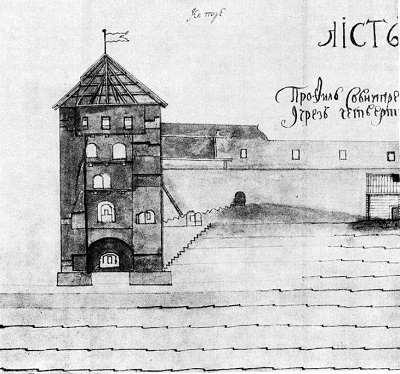

^{Рис. 11. Разрез угловой северо-западной башни крепости Копорье (Фрагмент чертежа, приведенного на рис. 10)}

Верхние ярусы башен отделялись друг от друга «мостами» — плоскими деревянными перекрытиями (рис. 11). О их существовании говорят теперь небольшие поярусные уступы в кладке башенных стен, гнезда от балок, сохранившиеся в их толще, и отпечатки торцов бревен, оставшиеся в некоторых местах на обнажившихся массах связующего раствора. Расположение гнезд и отпечатков бревен показывает, что конструктивное устройство междуэтажных перекрытий башен было разным. В одних случаях это был сплошной бревенчатый накат, а в других — дощатые полы, уложенные на редко поставленные балки, ниже которых, примерно на расстоянии 1–1,5 м, находились вторые ряды балок, лежавших перпендикулярно верхним.

Следует отметить, что разное конструктивное устройство междуэтажных перекрытий встречается и в других, иногда даже более ранних памятниках русского оборонного зодчества. В этом отношении интересна, например, башня Луковка крепости Изборска. Перекрывавшаяся в нижней части каменным сводом, она была снабжена вверху тремя плоскими деревянными перекрытиями, причем балки двух нижних из них лежали параллельно друг другу и были перпендикулярны балкам третьего, самого верхнего перекрытия.

По-видимому кладя балки ярусных перекрытий крепостных башен по-разному, вверху в одном направлении, а внизу — в другом, зодчие стремились, тем самым, прочнее связать их стены. Широкие гнезда от бревенчатых балок перекрытий в какой-то степени ослабляли конструктивную прочность каменной кладки стен и делали их более слабыми по сравнению с другими, не имеющими таких гнезд. Плановая форма башен тут не играла никакой роли; сказанное относится как к круглым, так и к квадратным башням. Впрочем известны случаи, когда балки всех междуэтажных перекрытий крепостных башен клались только в одном направлении, параллельно друг другу — как соседним балкам, так и нижележащим.

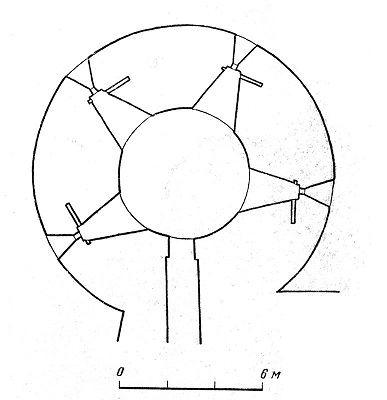

^{Рис. 12. План второго яруса угловой северо-западной башни крепости Копорье. (По В. А. Богусевичу)}

Изнутри стены копорских башен снабжены специальными камерами — печурами, соответствующими их ярусам (рис. 12). Последние везде сводчатые, преимущественно с лучковыми перемычками, и только в пятых этажах, где толщина стен резко уменьшается, печур нет; здесь вместо них имеются широкие прямоугольные бойницы, перекрытые массивными каменными плитами. Таких бойниц значительно больше, чем печур; в угловых северо-западной и южной башнях их, например, по шесть. Печур же в нижних ярусах башен одна или две, а в верхних — три или четыре. Внутрь башен печуры сильно расширяются, а к центру их стен — суживаются. Внизу, в цокольных и вторых ярусах печуры широкие, выложены из крупных хорошо отесанных по кривой камней. На третьих этажах печуры несколько уже нижних, слегка вытянуты вверх и сложены из более мелких камней; на четвертых же этажах печуры еще сильнее вытягиваются по вертикали, а их каменная кладка еще больше мельчает. По центру всех печур расположены узкие (около 17 см в свету), щелевидные отверстия прямоугольных бойниц, которые широким раструбом выходят наружу. Снаружи башен раструбы бойниц разные. Внизу, в цоколе и над ним, это широкие арочные отверстия, а в третьих ярусах — проемы с лучковыми перемычками. На четвертых же этажах раструбы приобретают почти квадратную форму со скругленными верхними углами. Так же как и перемычки внутренних печур, перемычки раструбов бойниц снаружи башен сделаны из простых, но хорошо отесанных камней.

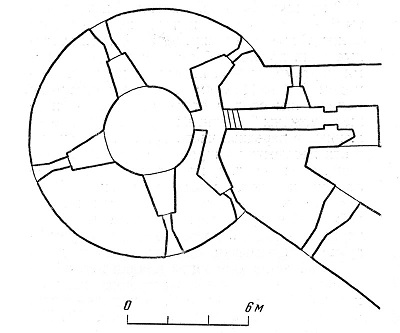

^{Рис. 13. План третьего яруса угловой юго-восточной башни крепости Копорье. (Обмер В. В. Косточкина)}

Первоначально изнутри печур бойницы башен прикрывались специальными ставнями. Сейчас о их существовании говорят небольшие отверстия шириной 30–32 см и высотой 40–45 см, расположенные в боковых гранях печур, в 10 см от бойниц, и уходящие в толщу башенных стен с одной стороны на 10–12 см, а с другой — на 97–105 см [516] (рис. 13). Глубокие из этих отверстий служили гнездами, куда убирались засовы ставен при их отрытии, а мелкие — пазами, куда засовы вставлялись при закрытии бойниц. Аналогичные устройства имеются в церкви Иоакима и Анны начала XV в. в Можайске и в Набатной башне 1496 г. Ивангородской крепости [517] . Правда, там засовы не убирались в стены, и ими запирались не ставни, а двери и ворота. Однако, несмотря на это, во всех упомянутых памятниках принцип устройства запоров один и тот же; он соответствует принципу запора ворот современных деревенских дворов.

516

Такие отверстия имеются в печурах всех 4 башен. На плане второго яруса угловой северо-западной башни, снятом В. А. Богусевичем (см. рис. 12), они не изображены.

517

В. В. Косточкин. Крепость Ивангород. МИА СССР, № 31, 1952, стр. 264, 265.

На стволах башен заметны следы поздней известковой побелки. Гравюра XVII в. и чертеж 1730 г. показывают, что над копорскими башнями возвышались шатровые крыши.

Стены Копорской крепости везде однородны. Почти полностью сохранившие свои первоначальные размеры, они достигают высоты 15–16 м при общей длине 500 м [518] . Их кладка идентична кладке башен. Она состоит из местного известняка, серого (изредка — красноватого или лиловатого) по цвету, и скреплена известковым раствором. Размеры камней везде разные; в одних случаях они широкие, толщиной более 30 см, а в других — тонкие, 2–3 см. Это обусловлено, вероятно, мощностью слоев разработанного карьера. Тонкие плиты употреблены в основном для выравнивания кладки. Последняя преимущественно горизонтальная, с выдержанной перевязкой швов, однако в некоторых местах небольшие камни положены и на ребро. Какого-либо существенного отличия, как это указывал П. П. Покрышкин, кладка юго-западной стены не имеет. Эта стена сложена также тщательно, как и противоположная — северо-восточная. Разница состоит только в том, что наружные поверхности стен осыпались в одних местах почти полностью, а в других — еще сохраняются их лицевые камни. Как и в башнях, эти камни уложены весьма аккуратно и имеют хорошо отесанные поверхности.

518

В. А. Богусевич. Ук. соч., стр. 38.
