В церковно-исторической литературе XIX в. установилась традиция, объясняющая исчезновение оружия из монастыря словами составителя описания 1805 г., что оно, мол, «мало-помалу переходило в другие города», по мере того как монастырь терял значение крепости [804] .
Н. Макаренко поставил вопрос о судьбе монастырского арсенала уже в виде исторической загадки. Исследователь, столкнувшись с фактом почти полного исчезновения оружия в конце XIX в. и, видимо, не удовлетворившись старыми объяснениями, писал: «Арсенал монастыря окутан дымкой таинственности…, слишком 1300 пищалей и множество другого рода оружия, доходившего до внушительной суммы в 8510 нумеров…. неизвестно где сейчас находятся» [805] .
804
Амвросий. Историческое описание Кириллова-Белозерского монастыря, 1811, стр. 15; его же. История российской иерархии, 1812; И. Ф. Тюменев. 500-летие Кирилло-Белозерского монастыря.
805
Н. Макаренко. Путевые заметки и наброски о русском искусстве. СПб., 1914, вып. 1 стр. 37.
Первые археологические раскопки оружейной палаты, произведенные в 1913 г. хранителем Петербургского артиллерийского музея полковником Н. М. Печенкиным, показали, что «историческая загадка» оружейной палаты может быть успешно разрешена. Из краткой заметки, промелькнувшей в археологической хронике, следует, что раскопки производились внутри каких-то двух построек; в одной из них, где помещался амбар, под кирпичным полом, действительно, оказались обвалившиеся своды, образовавшие слой разбитого кирпича толщиной около 4 аршин. «При расчистке раскопа были найдены части металлических деталей, оружия, кремневые ружейные замки, куски кожи с металлической обивкой». В заключении заметки сообщалось, что «работы очень опасны и будут скоро прекращены» [806] .
806
ИАК, Прибавление к вып. 52, 1914, стр. 119.
В 1940 г. Н. И. Репников подвел итог изучению оружейной палаты и уверенно заявлял, что для окончательного решения вопроса об оружейной палате необходимо провести археологические раскопки [807] .
Перед Великой Отечественной войной поисками кирилловского оружия занимался архитектор В. В. Данилов, руководивший реставрационными работами в монастыре. Однако его раскопки не увенчались успехом — поиски оружия были направлены по заведомо неправильному пути, так как местоположение оружейной палаты было уже основательно забыто [808] .
807
Н. И. Репников. Ук. соч., стр. 233–239.
808
В. В. Данилов ошибочно помещал здание арсенала на месте не сохранившихся хлебных кладовых (см. план В. В. Данилова в альбоме «Архитектурные памятники Кирилло-Белозерского монастыря», хранящемся в ККМ).
Каменная оружейная палата 1655 г. была построена, очевидно, в соседстве с прежней «палаткой» и занимала второй этаж здания — «делана над братцким погребом летним». По словам описи 1732–1733 гг., «… подле тое поварни [речь идет о квасной поварне] полата оружейная, при ней кельи о двух житьях, высподи погреб летней каменный же». Весь комплекс хозяйственных построек вместе с оружейной был «крыт тесом в зубец» [809] .
Более подробно местоположение палаты описано в частично уже приведенном отрывке из описи монастыря 1773 г. «От онех пивоварни и квасоварни на западную ж сторону оружейная полата каменная, по наружной мере в длину по линии пять сажен с полуаршином, поперег линии семь сажен с полуаршином; под оной оружейной полатой квасной погреб…, подле оной оружейной полаты от западной стороны внизу каменная келья, по наружной мере в длину две сажени, в ширь с сенми четыре сажени; над оной кельей сверху ж келья той же меры; в оных кельях 12 окошек. Из верхних сеней лестница на низ каменная со стенкой каменной» [810] .
809
ГПБ, Рукописный отдел, Кирилловский фонд, № 98/1334-б, лл. 585, 586.
810
ВОГА, ф. 496, оп. 1, № 2992, л. 26.
Из этого видно, что оружейная палата находилась за западной стеной квасоварни и что с запада к ней примыкали двухэтажные кельи, в которых, очевидно, жил оружейничий или были оружейные мастерские. Вход в палату был из этих келий. Они были сделаны уже после 1655 г., так как при постройке оружейной не упоминаются.
Наиболее важным документом, определяющим местоположение оружейной палаты, является план монастыря 1786 г. На плане ее место точно указывается — «братцкий погреб летний, над коим оружейная» (см. рис. 14).
В 1953–1954 гг. Артиллерийский исторический музей произвел работы по изучению оружейной палаты. Исследование арсенала (даже частично разрушенного) давало возможность установить устройство, размеры и архитектурный облик подобного рода сооружений и составляло одну из основных задач экспедиции. В итоге двухлетних работ удалось в основных чертах раскрыть облик этого памятника [811] . Остатки оружейной палаты находятся в северо-западном углу
монастыря и в настоящее время являются крайним северо-западным помещением, входящим в комплекс других хозяйственных построек (рис. 28). Сохранившийся первый этаж здания был сооружен не одновременно с прилегающими к нему постройками; он является самостоятельным сооружением, вплотную пристроенным к пивоварне без перевязки кирпичной кладки.811
Большую помощь в работе экспедиции оказал архитектор, кандидат искусствоведения В. В. Косточкин, который консультировал чертежно-графическую фиксацию раскопок, технику безопасности и составил справку о состоянии памятника. В последний год работ экспедицией руководил полковник К. А. Раевский.
Наружная архитектура здания отличается большой простотой: фасады стен членятся лопатками; небольшие окопные проемы не имеют обрамлений [812] . Сооружение возведено из большемерного кирпича размером 32–33,5 X 16 X 8–8,5 см, сложенного на известковом растворе с примесью цемянки [813] .
812
Стены здания повреждены трещинами от самого верха до фундамента. Вместе с примыкающими постройками оно перекрыто в настоящее время общей железной крышей.
813
Это «государев большой кирпич», размер которого был установлен на рубеже XVI и XVII вв. для государственных построек. В число последних входили оборонительные и все связанные с ними сооружения монастыря.

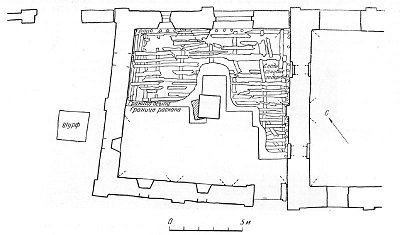

Первый этаж палаты имеет в плане вид слегка скошенного квадрата размером 10 X X 10 м (рис. 29). Средняя толщина стен этого этажа — 1,25 м. В центре его стоит квадратный кирпичный столб (1,4 X 1,4 м при высоте 2,75 м), несколько наклонившийся в северо-восточную сторону. Раскопки показали, что этот столб появился уже после обвала сводов палаты; под подстилающим его щебеночным слоем находится сильно рассевшаяся и сдвинутая к северо-западу кладка, являющаяся остатком первоначального столба, имевшего в плане примерно те же размеры.

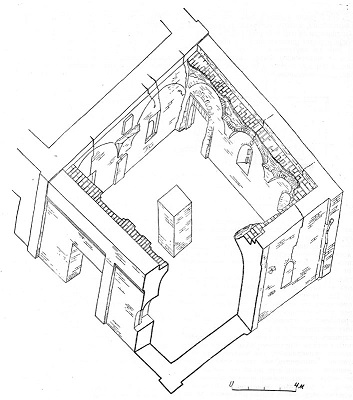

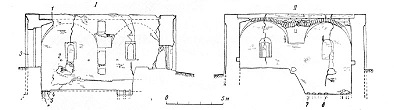

От сводов первого этажа палаты сохранились лишь пяты [814] да следы полукружий распалубок. На юго-восточной и северо-западной стенах было по две таких распалубки, на двух других — по три, но более мелких (рис. 30).
814
Остатки сохранившихся сводов несут следы искусственной обивки, что связано с вторичным использованием здания уже после обвала его верхних частей.
На юго-восточной, юго-западной и северо-западной стенах сохранились гнезда от деревянных связей диаметром 20–30 см, которые были перекинуты на центральный столб.
Рухнувшее покрытие хорошо реконструируется по сохранившимся остаткам — это был сомкнутый свод с распалубками, опиравшийся на центральный столб.
Из 5 узких арочных окон, имеющихся в помещении, четыре заложены. В южном углу сохранился сильно испорченный позднейшими переделками древний дверной проем; рядом с ним на внутренней стороне стены видны следы наклонного свода, перекрывавшего, по-видимому, лестницу, ведшую в полуподвальное помещение [815] .
815
Сейчас в палату ведут широкие ворота, пробитые в северной стене на месте старого, более узкого входа или, вернее, окна.
Раскопки, охватившие северную половину здания, показали, что первый этаж делился в свою очередь на 2 части: полуподвальное помещение, углубленное по отношению к древней поверхности земли на 1,8 м, и верхнее — собственно первый этаж, отделенный от «подполья» бревенчатым перекрытием; гнезда от балок последнего сохранились в стенах на уровне современного пола.
Пол полуподвальной части здания, несмотря на то, что он принял на себя основной удар упавших перекрытий, сохранился сравнительно хорошо. Он состоит из деревянных лаг, лежащих непосредственно на вязкой глинистой земле, и настланного на них дощатого настила. Грунтовые воды не позволили достичь материка [816] . Но, несмотря на это, удалось установить, что стены палаты заложены по меньшей мере на 60 см глубже юго-восточной стены пивоварни и что они поставлены на валунный фундамент. Последний удалось обследовать только на глубину 40 см. По периметру основания стены регулярно вбиты сваи диаметром 20–30 см в один или несколько рядов.
816
Высокое стояние грунтовых вод объясняется поднятием уровня воды в озере за последние 100 лет.
