Метательная артиллерия и оборонительные сооружения Древней Руси

Значительная углубленность полуподвального помещения, отсутствие вытяжных отверстий и специфического налета на стенах, появлявшегося при отапливании помещений по-черному, щелевидная форма окон, пропускавших мало тепла и света, — все это говорит за то, что исследованный этаж здания можно отожествлять с «летним братским погребом», ставшим в 1655 г. нижним этажом оружейной палаты.

Второй этаж оружейной палаты, площадью около 100 кв. м был, очевидно, таким же простым, как и первый. По всей вероятности, он тоже был одностолпным. Именно этот этаж и был хранилищем большого количества монастырского оружия. Выбор его для этой цели был обусловлен, по-видимому, чисто практическими соображениями — во втором этаже было значительно суше, а его помещение легко проветривалось. Подобное явление можно считать общим правилом для построек такого рода. Оружейные палаты Троице-Сергиевской лавры и Соловецкого монастыря также находились во вторых этажах.

^{Рис. 31. Аксонометрия сохранившегося этажа оружейной палаты Кирилло-Белозерского монастыря с остатками пола второго этажа и фрагментом дверного проема в северо-западной стене}

Следами второго, ныне не существующего этажа Кирилловской оружейной палаты являются фрагменты кирпичного пола, находящиеся на остатках свода первого этажа, а также нижние части его стен (3–6 рядов кладки), возвышающиеся над фрагментами кирпичной выстилки и проходящие по периметру здания с 3 сторон (рис. 31). С четвертой стороны таких остатков нет, так как юго-восточная стена палаты является одновременно северо-западной стеной пивоварни; размер кирпича, из которого были сложены стены второго этажа оружейной палаты, — 32 X 15 X 8, 5 см [817] .

817

Cветлый желто-белый раствор с большим количеством песка, скрепляющий остатки стен верхнего этажа, отличается от розоватого цемяночного раствора, на котором сложены стены нижнего этажа. Это дает основание утверждать, что строительство первого и второго этажей палаты происходило не одновременно. (В. В. Косточкин. Заключение о состоянии и времени построения оружейной палаты Кирилло-Белозерского монастыря. Дела канцелярии АИМ, 1954 г.).

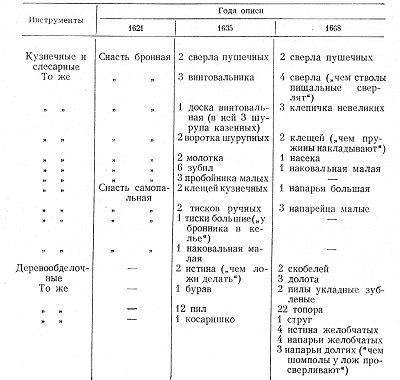

По сравнению со стенами нижнего этажа стены верхнего помещения здания были тоньше; оставшаяся от них кладка слегка отступает от внутренней поверхности стен существующего этажа. В середине северо-западной стороны второго этажа уцелели порог и часть дверного проема, связывавшего помещение оружейной с не сохранившимися кельями, располагавшимися с северо-западной стороны палаты. Опись 1668 г. отмечает в стенах оружейной «окончины слюдные и решетки и затворы в окнах и двери железные» [818] .

818

П. И. Савваитов. Ук. соч., стр. 45.

По-видимому, скромный, простой и в то же время монументальный облик здания, как бы вросшего в комплекс окружавших построек, свидетельствует о его строго практическом назначении. В целом оно представляло собой установившийся тип светского сооружения — одностолпной двухэтажной каменной палаты, сложившейся еще в XVI в. и использованной в данном случае для военных целей.

Во время раскопок Кирилловской оружейной палаты вскрыто 50 м? площади. Исследование показало, что завал строительного материала на большей части площади раскопа имеет одну и ту же структуру с небольшими различиями. Под поздней кирпичной вымосткой находится слой щебенки с незначительной примесью гравия. Толщина этого слоя — 50–70 см. Далее на глубину до 1 м идет гравий с известковой крошкой, а под ним — прослойка сгнившего дерева толщиной 2–4 см. Под деревом на глубине 1–1,9 м следуют отдельные бесформенные блоки, целые и битые кирпичи. Вся эта масса лежит на полусгнившем деревянном полу, толщина которого достигает 20 см. Выше упоминалось, что данный пол был положен на лагах и что под ним находится вода.

Последовательность слоев завала отражает в основном упавшие своды палаты. Нижние бесформенные блоки являются, очевидно, фрагментами перекрытия первого этажа. Прослойка дерева на глубине 1 м — это, вероятно, остатки дощатого настила, лежавшего на кирпичном полу второго этажа. Верхняя часть завала (гравий и песок) относится к своду и отчасти к стенам второго этажа.

Катастрофа в оружейной палате произошла внезапно, так как оружие не было вынесено. Во время падения сводов предметы вооружения были переломаны.

Обращает на себя внимание факт отсутствия некоторых необходимых частей оружия, которые не могли быть утрачены до катастрофы или во время ее. Так, найдены замки от пистолетов, но не было самих стволов; 3 карабинных ствола оказались без замков и т. д. Обилие размельченного строительного мусора, малое количество блоков от сводов и целого кирпича, общая перемешанность щебня и небольшое количество археологических находок позволяют заключить, что завал разбирался (особенно в верхней части) для извлечения оружия и целых кирпичей.

В результате проведенных раскопок собрана коллекция различного оружия и его частей. Все найденные предметы были покрыты толстым слоем ржавчины и имели местные глубокие коррозионные поражения.

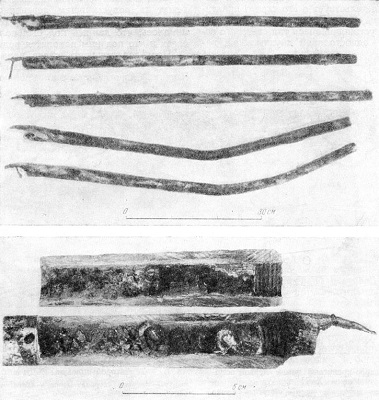

^{Рис. 32. Карабинные стволы (вверху) и казенные части карабииных стволов, разрезанных вдоль (внизу)}

В процессе раскопок найдено 5 карабинных стволов (рис. 32); два из них погнуты. Длина этих стволов — 67–75 см; калибр — около 15 мм; толщина стенок в казенной части — 5 мм, а в дульной — 3 мм. Казенная часть стволов была завинчена железной пробкой в разогретом состоянии (см. рис. 32). Стволы изготовлены из кричного полосового железа посредством кузнечной сварки в стык или внахлестку.

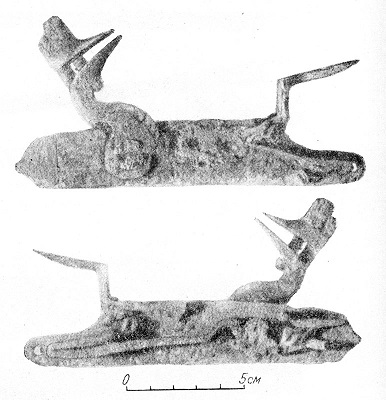

^{Рис. 33. Ударно-кремневый замок первой половины XVII в. вверху — лицевая сторона; внизу — оборотная сторона}

Наряду со стволами обнаружено 11 ударно-кремневых замков. По конструкции их можно подразделить на 2 группы. В первую группу входят 2 замка от пищалей, огниво которых смонтировано отдельно от крышки полки, а боевая пружина находится с внешней стороны (рис. 33). Эти замки относятся к первой половине XVII в., а возможно, даже к концу XVI в. Вероятнее всего, они — местного изготовления. Вторую группу составляют замки, огниво которых представляет одно целое с крышкой полки, а боевая пружина расположена с внутренней стороны (рис. 34). Замочные доски некоторых замков этой группы украшены гравированным растительным орнаментом — «травами». Эти замки относятся, по-видимому, к середине или второй половине XVII в. Возможно, что они изготовлены по западноевропейскому образцу, который имел название «французский батарейный замок» [819] .

819

Н. И. Соболев и В. А. Ермолов. Ук. соч., стр. 420, 421.

^{Рис. 34. Ударно-кремневый замок середины и второй половины XVII в. вверху — лицевая сторона; внизу — оборотная сторона}

Все замки железные, сварные; их замочные доски были подвергнуты поверхностной цементации, а огнивные — на глубину 0,8 мм, с последующей закалкой. Пружины замков изготовлены из стали с содержанием углерода до 0,7 %. Русские военные инструкции специально предписывали «огнива к тем замкам… делать с укладом (т. е. из стали), чтобы они были гораздо огнисты, также к тем замкам и пружинам делать, чтобы по взводу были мехки, а не ломки» (1679 г.) [820] .

820

Н. В. Гордеев. Ук. соч., стр. 5.

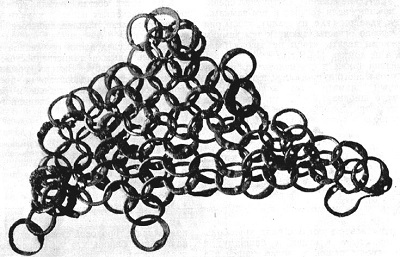

^{Рис. 35. Клепаная кольчуга. (Фрагмент. Увеличено в 1,5 раза)}

Найдена также часть кольчатого панциря, изготовленного из плоских колец (рис. 35). Наружный диаметр этих колец — 10,5–11,5 мм, а ширина 1,2–1,4 мм. Все кольца скреплены при помощи шипов [821] . Содержание углерода в металле колец — 0,13 %.

Химический состав металла обнаруженных при раскопках изделий характерен для кричного железа, выплавлявшегося в сыродутных печах.

821

Кольца кольчуг скреплялись сквозной заклепкой «на гвоздь». Об отличии кольчуги от панциря см. Н. В. Гордеев. Русский оборонительный доспех. Сборник ГОПМК, М., 1955, стр. 65 и 79.

В ходе исследования оружейной палаты рассеялась «дымка таинственности», скрывавшая ее судьбу. Вместо романтичной загадки перед исследователями предстала неприглядная картина гибели и разграбления большого собрания старинного оружия.

Приложение 2

Опись укреплений Кирилло-Белозерского монастыря, составленная в 1601 г.

ГПБ, Рукописный отдел, шифр Кир. № 72/1311

[В сносках указаны разночтения по описи 1621 г. (находится там же. Шифр Кир. № 73/1312, лл. 455–462 об.)]
