В агрегатной секции этого отсека размещена сближающе-корректирующая двигательная установка корабля. Снаружи агрегатной секции установлено 4 двигателя причаливания и ориентации € тягой 10 кг каждый и 8 двигателей ориентации с тягой 1 кг каждый, навесной радиатор-излучатель, датчики системы ориентации и управления движением, антенна радиотелеметрической системы, антенна системы «Заря» и одна антенна радиотехнической системы сближения.

Корабль «Союз» в собранном виде имеет следующие размеры: максимальная длина 7,94 м, максимальный диаметр 2,72 м.

Для выведения транспортного корабля «Союз» на орбиту используется трехступепчатая ракета-носитель. На участке выведения при полете в плотных слоях атмосферы корабль закрыт обтекателем, который сбрасывается на участке работы второй ступени.

После отделения корабля от ракеты-носителя осуществляется раскрытие элементов конструкции с антеннами радиотехнических систем.

Для спасения экипажа в случае аварии ракеты-носителя на старте или на участке выведения корабля на орбиту имеется система аварийного спасения, которая обеспечивает отделение и увод от носителя части корабля с экипажем, после чего спускаемый аппарат производит спуск на парашюте и посадку на Землю.

Орбитальная научная станция «Салют-6». «Салют-6» (рис. 2) является очередной модификацией советских пилотируемых орбитальных научных станций. Иногда ее называют орбитальной станцией «второго поколения», учитывая, что в ее конструкцию были внесены по сравнению с предыдущими станциями этого типа принципиальные изменения.

Основные изменения в конструкции станции (введение второго стыковочного узла, новая двигательная установка, многократно заправляемая в полете, улучшение санитарно-гигиенических условий пребывания экипажа и др.) были сделаны для расширения возможностей станции: продлить продолжительность ее работы в пилотируемом режиме, увеличить объем и расширить направления проводимых исследований и экспериментов.

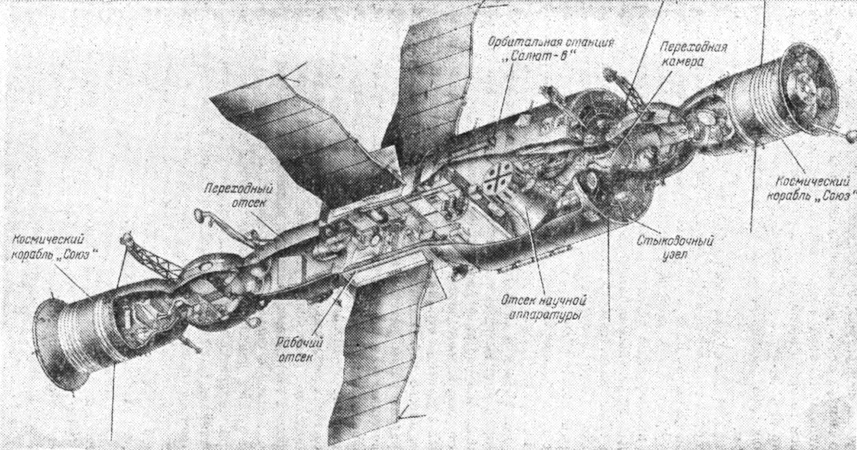

Рис. 2. Орбитальный научно-технический комплекс «Салют-6» — «Союз»

Станция состоит из пяти отсеков: переходного, рабочего, отсека научной аппаратуры, промежуточной камеры и агрегатного. В рабочем отсеке размещается основное рабочее оборудование станции. Из этого отсека экипаж управляет станцией, работает в нем во время проведения большинства исследований. Здесь его место отдыха, сна и приема пищи. Рабочий отсек состоит из двух цилиндров с диаметрами 2,9 и 4 м и длиной соответственно 3,5 и 2,7 м.

К «малому цилиндру» рабочего отсека примыкает переходный отсек, который сообщается с ним через люк. На этом отсеке устанавливается один из двух стыковочных узлов станции (второй установлен на промежуточной камере), к которым причаливают пилотируемые корабли. Переходный отсек используется также для визуальных наблюдений через размещенные на его корпусе семь иллюминаторов и для выхода в открытый космос (т. е. используется в качестве шлюзового отсека). Перед выходом в открытый космос закрываются люк стыковочного узла, отделяющий отсек от транспортного корабля, и люк со стороны рабочего отсека. Внутри переходного отсека размещены скафандры, используемые для выхода в открытый космос, система их вентиляции, пульт управления выходом космонавтов в открытый космос, ручки управления ориентацией, средства радиосвязи.

Со стороны заднего днища рабочего отсека установлен негерметичный агрегатный отсек: его диаметр 4,15 м, длина 2,2 м. В агрегатном отсеке размещаются объединенная двигательная установка, радиоантенны, датчики системы ориентации солнечных батарей, антенны, световые индексы и мишени системы сближения, телевизионная камера контроля причаливания кораблей к станции со стороны агрегатного отсека.

В состав объединенной двигательной установки входят два корректирующих реактивных двигателя тягой 300 кг каждый, 32 управляющих реактивных двигателя тягой 14 кг каждый, шесть топливных баков с сильфонными разделителями газа и топлива, баллоны с газом для наддува баков, насосы для откачки газа из баков при дозаправке и пневмогидроавтоматика. В качестве компонентов топлива используются диметилгидразин (горючее) и азотный тетроксид (окислитель). Корпус агрегатного отсека термостатируется за счет прокачки жидкого теплоносителя с заданной температурой через трубки, приваренные к оболочке отсека.

По оси агрегатного отсека расположена промежуточная камера. Одним концом она вварена в заднее днище рабочего отсека и соединяется с ним через люк, на другом конце камеры установлен второй («задний») стыковочный узел, к которому могут причаливать как пилотируемые транспортные, так и автоматические грузовые корабли. Внутри промежуточной камеры была установлена технологическая печь «Кристалл». На стыковочном узле размещены два гидроразъема, через которые проводилась заправка объединенной двигательной установки из грузового корабля.

Отсек научной аппаратуры представляет собой конус, вставленный перпендикулярно продольной оси станции в «большой цилиндр» рабочего отсека. Его оболочка является частью гермоконтура рабочего отсека. Внутренняя часть конуса сообщается с внешним пространством. В этой части отсека был размещен субмиллиметровый телескоп БСТ-1М, машинная система охлаждения его приемников, работающая по замкнутому циклу (без расхода рабочего тела) и обеспечивающая охлаждение приемников излучения телескопа до температуры жидкого гелия (4–4,5 К), ряд оптических датчиков.

В 1978 г. на базе станции «Салют-6» был создан пилотируемый орбитальный научно-исследовательский комплекс, включающий также транспортные космические корабли «Союз» и автоматические грузовые корабли «Прогресс». Основные характеристики станции «Салют-6» и орбитального комплекса следующие:

масса станции после ее выведения на орбиту — 18 900 кг

масса орбитального комплекса (с двумя кораблями) — 32 500 кг

масса научного оборудования, выводимого на орбиту непосредственно станцией, — 1500 кг

общая длина (с двумя кораблями) — 29 м

длина станции — 15 м

максимальный диаметр станции — 4,15 м

максимальный поперечный размер (по раскрытым солнечным батареям) —17 м

общая площадь солнечных батарей — 60 м².

На «Салюте-6» были установлены такие крупные научные инструменты, как субмиллиметровый телескоп БСТ-1М массой 650 кг и диаметром главного зеркала 1,5 м и многозональная фотоаппаратура МКФ-6М, разработанная специалистами СССР и ГДР и изготовленная в ГДР; масса фотоаппаратуры МКФ-6М — 170 кг.

Орбитальная станция «Салют-6» была запущена 29 сентября 1977 г. и функционировала в пилотируемом и автоматическом режимах до 29 июля 1982 г., т. е. ее полет продолжался 4 года 10 мес. За это время на ее борту работали 5 основных экспедиций продолжительностью 96, 140, 175, 185 и 75 суток и И краткосрочных экспедиций, в том числе восемь международных по программе «Интеркосмос». Со станцией осуществили стыковки 35 космических аппаратов, 27 космонавтов работали на ее борту. Общее время функционирования станции в пилотируемом режиме составило 676 суток.
