МиГ-19

К моменту появления МиГ-19 уже существовали экспериментальные варианты МиГ-15 и МиГ-17, способные осуществлять дозаправку в воздухе. Поэтому нет ничего удивительного в том, что соответствующей системой решили оснастить новый самолёт. В мае 1954 года ОКБ был выдан заказ на установку на МиГ-19 системы дозаправки от самолёта-заправщика ТУ-16Н. В КБ за разработку отвечал А.И.Комиссаров. Предполагалось, что это позволит значительно увеличить дальность полёта истребителя, составлявшую 2200 км (с двумя 760-литровыми подвесными баками).

В середине 1955 года начались работы по оснащению МиГ-19 системой дозаправки. Опытный самолёт получил обозначение СМ-10. Серийный МиГ-19 "415 красный" оснастили штангой топливоприемника на левом крыле, аналогичной использовавшейся на бомбардировщике Ту-22. Самолёт не имел вооружения, а сверху хвостовой части фюзеляжа установили дополнительную антенну. Запас кислорода на борту СМ-10 увеличили до 18 литров.

Испытания начались осенью 1955 года в Жуковском, их проводил лётчик-испытатель ОКБ Владимир Нефёдов. СМ-10 подходил к самолету-заправщику справа, после чего штангой "ловил" шланг. Контакт с заправщиком осуществлялся на скорости 450-500 км/ч на высотах от 9000 до 10000м. Скорость перекачки топлива достигала 1000 литров в минуту. Особые трудности при заправке представлял вихрь, сходивший с за-концовки крыла Ту-16. После завершения перекачки топлива проводилось разделение самолетов. Испытательные полёты проходили успешно, в том числе и ночью, когда заправка проводилась при свете прожектора, установленного на Ту-16Н.

После завершения программы заводских испытаний СМ-10 передали в ЛИИ (Летно-исследовательский институт) для проведения приёмочных испытаний. Полёты на этом этапе осуществлял лётчик-испытатель ЛИИ В.Н. Пронякин. Государственные приемочные испытания продолжались до 1956 года, когда стало ясно, что советские ВВС не примут систему дозаправки на вооружение. Это было связано с изменением в стратегических требованиях и серьёзными сокращениями оборонного бюджета в эпоху Хрущева.

Существовало мнение, что ракеты класса "земля-земля" и "воздух-земля" могут лучше выполнить задачу, чем связка истребитель - самолёт-заправщик, в результате чего большая часть бюджетных средств была пущена на разработку ракет.

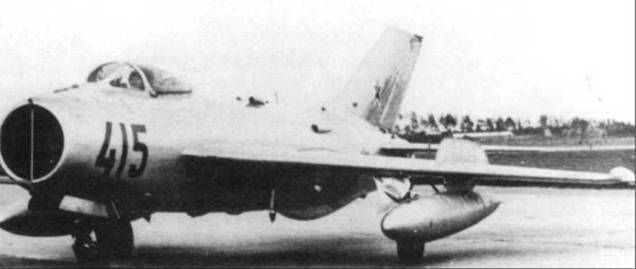

Опытный CM-10 «415 красный» был оснащен заправочной штангой от Ту-22 на левом крыле. Вооружение с самолета было снято, а над нишей передней стойки шасси и сверху хвостовой части фюзеляжа установлены дополнительные антенны. Заводские испытания по дозаправке СМ-10 от танкера Ту-16 начались, осенью 1956 года.

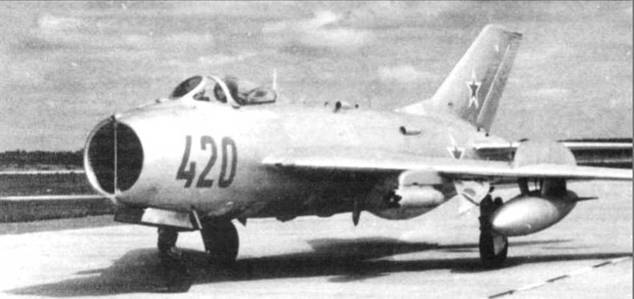

На этот МиГ-19, «420 красный», были установлены пилоны на передней кромке крьма. На них подвешивался блок с четырьмя

неуправляемыми ракетами C-5. В авиации Советского Союза такие пилоны никогда не использовались, но они прижились на восточногерманских и китайских МиГ-19.

СМ-30

В середине 50-х годов по обе стороны "Железного занавеса" изучались различные концепции самолетов безаэродромного старта (по западной терминологии ZELL zero-length-launcher). Идея заключалась в том, чтобы подвозить самолёт в нужное место на автомобильном транспорте и при необходимости осуществлять его старт с помощью мощных вспомогательных ракетных ускорителей. Таким образом истребители могли базироваться в местах, где отсутствовала аэродромная сеть или где аэродромы были повреждены противником -ведь авиабазы были достаточно уязвимы для ударов с воздуха.

Предшественником концепции безаэродромного старта можно считать разработанный немцами во время Второй Мировой войны истребитель-перехватчик Бахем Ва-349 "Наттер" (Гадюка). Ва-349, вооружение которого состояло из неуправляемых ракет в носовой части, вертикально стартовал со специальной вышки-направляющей, размещавшсйся рядом с охраняемым объектом. Множество таких пусковых установок должно было располагаться на пути "Летающих крепостей" и "Либерейторов", чтобы уничтожить их до того, как они сбросили бомбы. Как и многие другие сложные проекты Третьего Рейха, Ва-349 не вышел из стадии испытаний. Идея базаэродромного старта пришлась по душе советским военным, и в апреле 1955 года ОКБ МиГ получило заказ на переделку пяти МиГ-19 для проведения испытаний. Эти самолёты получили обозначение СМ-30.

Общее руководство работами по системе безаэродромного старта осуществлял М.И. Гуревич, а за переделку МиГ-19 отвечал А.Г. Агроник.

Чтобы выдержать перегрузку 4,5 при старте, конструкция фюзеляжа и крыла самолёта была усилена. Усилению подверглись некоторые внутренние конструктивные элементы, включая топливные баки №2 и №3, а также топливопроводы. Вместо одного подфюзеляжного киля на СМ-30 установили два боковых меньшего размера. Радиодальномер СРД-Ш был снят, а под носовой частью появилась дополнительная антенна. Был доработан заголовник катапультного кресла, чтобы фиксировать голову пилота при старте. Стартовую тягу создавали два твердотопливных ускорителя ПРД-22, устанавливавшиеся под самолётом под небольшим углом к его продольной оси. Ускорители ПРД-22 были разработаны в ОКБ МиГ под руководством И.И. Картукова. Они развивали суммарную тягу 36000 кг (что почти в пять раз превышало взлётный вес самолёта) на протяжении 2,5 секунд.

Мобильная пусковая установка ПУ-30 также была разработана в ОКБ МиГ на базе двухосного трейлера ЯАЗ-210. ПУ-30 могла устанавливаться на любой, даже не очень ровной поверхности, способной выдержать её вес. Пусковая направляющая могла подниматься вверх на угол 300.

Первый пуск СМ-30 проводился без пилота, которого решили не подвергать опасности. Пуск прошел успешно и пролетев по баллистической траектории самолёт, как и планировалось, рухнул на землю. Это испытание показало жизнеспособность системы безаэродромного старта, но одновременно выявило недостаток пусковой установки. ПУ-30 оказалась серьезно повреждена струей раскаленных газов из ПРД-22. Поэтому главные доработки коснулись установки газоотвода и усиления конструкции ПУ-30. Состоялось ещё несколько беспилотных пусков, в ходе которых выяснили, что перегрузка при старте не превышала 5. После этого, для проведения пилотируемых полетов были выбраны два опытных летчика-испытателя из ЛИИ - Георгий Шиянов и Сергей Анохин. Пусковую установку ПУ-30 установили на взлётно-посадочной полосе в Жуковском, чтобы гарантировать безопасную посадку самолёта в случае успешного запуска. А в случае какого-либо отказа под рукой были доработанный трейлер ЯАЗ-210 ВПП и спасательное оборудование. Наиболее опасным считался отказ силовой установки в первые три-пять секунд после запуска, когда самолет ещё не набрал скорости и высоты для безопасного катапультирования.

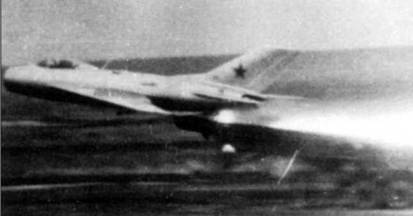

Один из пяти построенных СМ-30 стартует с пусковой установки ПУ-30. Работающие ускорители ПРД-22 оставляют за самолетом облако огня и дыма. Ускорители работали 2,5 секунды, после чего сбрасывались. Они развивали тягу в пять раз превышавшую взлетный вес самолета.

Система безаэродромного старта

При первой попытке запуска не сработала система зажигания ускорителей, но три дня спустя, 13 апреля 1957 года, Г. Шиянов осуществил успешный взлёт. Процедура взлёта осуществлялась следующим образом. СМ-30 вместе с направляющей ПУ-30 поднимался на угол 300 и ставился на упор. Лётчик запускал двигатели и через секунду после включения форсажа срабатывала система зажигания ПРД-22, которые своей тягой срезали упор и машина отправлялась в полёт.

Шиянов провёл ещё четыре успешных старта СМ-30, а в шестом полёте машину пилотировал Сергей Анохин. Он же поднимал самолёт в небо в седьмой раз, когда под крыльями были подвешены 760-литровые топливные баки. Шиянов ещё раз облетал СМ-30 в Жуковском, после чего систему передали в НИИ ВВС.

НИИ ВВС должно было испытать систему безаэродромного старта в условиях пусковая установка ПУ-30 приближенных к боевым. Первым из лётчиков НИИ ВВС, выполнивших полёт на СМ-30, был В.Г.Иванов, совершивший шесть стартов. Кроме него полеты выполняли Л.М. Кувшиков, В.С. Котлов, Н.П. Трусов, А.С. Благовещенский и Г.Т. Береговой. После испытаний СМ-30 продемонстрировали министру обороны маршалу Г.К. Жукову. СМ-30 произвел впечатление безаэродромным стартом и потрясающей скороподъемностью - высоту 10000 м он набрал за 66 секунд.

Оставалась ещё нерешенная проблема -куда СМ-30 должен приземляться после взлёта. В технических требованиях, предъявляемых ВВС к этому самолёту, оговаривалась посадочная дистанция не более 400 м. первое из предложенных решений предполагало использование капронового троса с парашютами, натянутого поперек полосы. При посадке машина цепляла трос стойками шасси, парашюты надувались и тормозили самолёт. Второй способ предусматривал установку в хвостовой части фюзеляжа посадочного крюка, который при посадке должен был цепляться за трос аэрофинишера. Сравнительные испытания показали преимущества второго варианта.
