8 битов на пиксель: 2⁸ = 256 цветов, видеоадаптер Super VGA.

16 битов на пиксель: 2¹⁶ = 65 536 цветов, система Highcolor.

24 бита на пиксель: 2²⁴ = 16 777 216 цветов, система Truecolor.

48 битов на пиксель: 2⁴⁸ = 281 474 976 710 656 цветов, используются в высококачественной полиграфии.

Матричное изображение, или битовая матрица, используется в фотографии или видео-фильме. Действительно, сканеры и цифровые камеры являются аналого-цифровыми преобразователями. Количество пикселей в изображении называется разрешением. Чтобы не перегружать потребителей техническими деталями, торговые марки выражают количество пикселей в изображении одной цифрой. Например, на цифровой камере может быть написано «5 мегапикселей», что означает, что она имеет пять миллионов пикселей. Это также может быть обозначено двумя числами. Например, разрешение 640 х 480 означает, что матрица пикселей содержит 640 столбцов и 480 строк. Вертикальный формат цифрового телевидения имеет 720 столбцов и 576 строк, телевидение высокой четкости (HDTV) — 1080 строк.

В изображении пиксели расположены в виде матрицы — таблицы, состоящей из строк и столбцов.

* * *

SUPER VGA

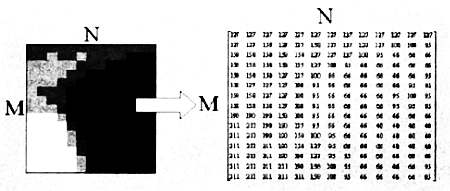

Изображение SuperVGA формируется М х N пикселями и представляет собой матрицу размером М х N элементов, имеющих 256 значений от 0 до 255.

* * *

Растровые изображения описываются высотой и шириной (в пикселях) и глубиной цвета (в битах на пиксель), что определяет количество цветов, которые могут храниться в каждом пикселе, другими словами, качество цветопередачи изображения.

Компьютерные изображения развиваются очень быстро, достигая все большего качества.

Но эта гонка ограничивается еще одним условием — размером файла. Изображения высокого качества требуют для хранения много места.

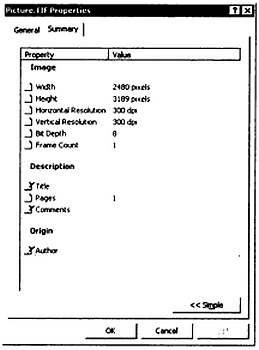

Свойства файла показывают характеристики изображения.

* * *

ВИДЕОКАМЕРЫ

Камеры видеонаблюдения, реагирующие на движение, записывают ряд изображений в виде отдельных снимков. Они могут быстро сравнивать каждый снимок с предыдущим путем вычитания матриц двух изображений. Если в результате получается матрица с нулевыми элементами, это означает, что в данном интервале времени не было никакого движения. Ненулевые показатели означают, что два изображения различны. Если изображение изменилось, значит, произошло некоторое движение.

Когда офис банка закрыт, камеры видеонаблюдения с детектором движения записывают и сравнивают фотографии. Если изменений нет (два последовательных изображения одинаковы, разность матриц равна нулю), устройство стирает предыдущую фотографию, чтобы сэкономить место на диске. Сохраняются только изображения с видимыми изменениями. Математика следит за нами!

* * *

Программы для обработки изображений пытаются решить эту проблему различными методами сжатия данных. На профессиональном уровне результаты впечатляют, но для персональных компьютеров простого решения не существует. Чтобы сэкономить место на диске, при сжатии изображений приходится жертвовать данными и, следовательно, качеством. В информатике такие методы называются необратимым сжатием или сжатием с потерей информации.

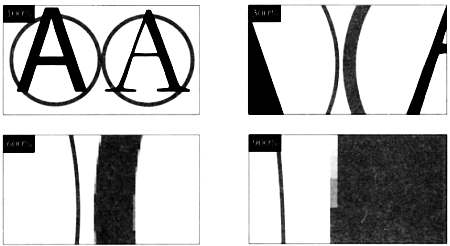

Часто решение использовать векторное или растровое изображение зависит от метода сжатия. Растровое изображение не может быть увеличено без существенной потери качества. Векторная графика предоставляет возможность рассматривать изображения на любом экране с максимальным разрешением.

* * *

ТРЕХМЕРНЫЕ МАТРИЦЫ

Понятие пиксельной таблицы или матрицы может быть обобщено для трехмерной компьютерной графики, где аналогичная трехмерная таблица состоит из кубических блоков — вокселей. В этом случае информация о цвете хранится в кубических элементах, расположенных в трехмерной матрице. Хотя воксели являются мощным инструментом для передачи сложных форм, они требуют много памяти. Поэтому трехмерные изображения, как правило, хранятся в виде векторной графики.

* * *

Системы автоматизированного проектирования (САПР)

Архитектурные чертежи и промышленные модели традиционно представлялись двумерными проекциями различных видов, например, виды сверху, спереди и сбоку и перспективный вид. Такие чертежи использовались инженерами для изображения своих идей и, в частности, для показа другим. Компьютеры произвели настоящую революцию в мире дизайна.

< image l:href="#"/>

Сегодня системы автоматизированного проектирования являются основным инструментом для рисования проекций. Однако прежде чем сесть за работу над проектом, инженеру необходимо запрограммировать оборудование так, чтобы оно понимало, что от него требуется. Вычислительная геометрия предоставляет математический аппарат, с помощью которого системы автоматизированного проектирования могут создавать чертежи.

Во-первых, программа использует набор геометрических фигур: прямые и ломаные линии, многоугольники, окружности, эллипсы и кривые Безье.

Кривые Безье были разработаны в 1962 г. для изображения кривых в технических чертежах. Пьер Безье (1910–1999), инженер компании «Рено», описал кривые этого вида в математических терминах. Они первоначально использовались для проектирования самолетов и автомобилей, но позже стали одним из элементов систем автоматизированного проектирования. Компьютерный язык PostScript (Постскрипт), используемый высококачественными принтерами, также основан на кривых Безье. Различные графические редакторы используют термин «безье» для названия некоторых из своих функций. Эти программы просты в использовании и уже давно стали стандартом в графическом дизайне. Все они основаны на векторных изображениях.

В мире систем автоматизированного проектирования растровые изображения считаются примитивным форматом, по крайней мере, с концептуальной точки зрения, поскольку они хранят информацию в пикселях и поэтому не столь гибки, как векторные изображения. Программы систем автоматизированного проектирования, которые генерируют векторную графику, позволяющую вращать, перемещать, увеличивать и изменять наклон отдельных деталей изображения, применяют точные преобразования и отдельные основные компоненты, чтобы показать полностью готовое изделие на экране.

* * *

КРИВЫЕ БЕЗЬЕ

Определять формы геометрически не так уж сложно. Точки на плоскости можно задать их координатами. Например, точка А имеет координаты (х₁, у₁), а точка В — (х₂, у₂). Это все, что нам нужно знать, чтобы провести прямую линию между ними. Квадратичные кривые Безье являются кривыми второго порядка и задаются тремя опорными точками. Например, шрифты типа True Туре состоят из кривых на основе квадратичных кривых Безье. Существуют также кубические кривые Безье и другие кривые, более высоких порядков.
