Наибольшую сложность составляет изготовление мачт семафоров, имеющих лёгкую решётчатую конструкцию. Начинать изготовление семафора нужно с подготовки жестяных уголков определённого сечения (подробно об этом рассказано в главе X). В качестве материала лучше всего использовать пищевую жесть, из которой сделаны консервные банки для сгущенного молока. Этот материал имеет толщину 0,2 — 0,25 мм, эластичен, легко сгибается, принимая и сохраняя нужную форму, поддаётся пайке с применением канифолевого флюса. Подготовив четыре уголка для мачты и ещё один для верхних ступенек на семафоре, следует изготовить две одинаковые решётки для лицевой и задней стороны мачты. Решётки делают из медной проволоки диаметром 0,3 — 0,4 мм в зависимости от масштаба семафора. Сняв с проволоки изоляцию и облудив необходимый отрезок, проволоку изгибают по шаблону (рис. 75, а). При изготовлении семафорной мачты следует помнить, что мачта в обоих профилях имеет угол схождения вверх на один градус. Это следует также учесть при разметке шпилек на шаблоне.

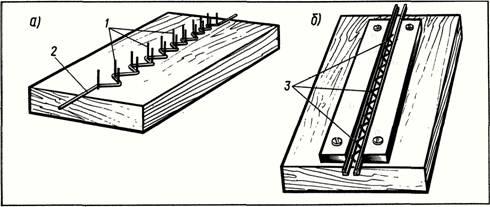

Рис. 75. Шаблон для изготовления решётки (а) и кондуктор для сборки семафорной мачты (б)

Сборку каждой половинки мачты нужно производить в кондукторах (рис. 75, б). Такой кондуктор изготавливают из деревянного бруска, на который настилают тонкую алюминиевую пластинку. На неё жёстко крепят алюминиевые полоски толщиной 1 мм. Пространство между этими полосками определяет контур мачты. Два уголка, предварительно облуженные очень тонким слоем олова, вкладывают в кондуктор, а между ними вставляют решётку. Прижимая сверху решётку, собранные детали припаивают паяльником. Количество олова должно быть минимальным. Когда готовы передняя и задняя решётки, их второй раз вставляют в кондуктор и с большой осторожностью соединяют друг с другом приготовленными из пятого уголка перемычками. Здесь лучше пользоваться небольшим паяльником и дополнительными теплоотводами в виде металлических зажимов или специально изготовленных металлических пяток наподобие отвертки с загнутым жалом.

Семафоры старых типов имели составные крылья, собранные на двух параллельных несущих уголках. К правым концам уголков прикрепляли круглую составляющую деталь крыла (диск), затем оставляли небольшой просвет и за ним крепили основную полосу крыла, кромки которой совпадали с верхним и нижним несущими уголками. С левого конца крыла укрепляли втулку вращения крыла и противовес. Макет такого крыла интересно сделать подобно оригиналу сборным, из отдельных деталей. Семафоры последних типов имели цельноштампованное профилированное крыло без просвета, несущие уголки земенили отштампованные рёбра жёсткости по периметру крыла. Это крыло в макете можно выпилить надфилем из пластмассовой пластинки. Но более детально повторить в миниатюре семафорное крыло лучше в металле из белой жести или латунной пластинки толщиной 0,3 мм. Для воспроизведения ребра жёсткости по краям крыла припаивают изогнутую по шаблону проволоку диаметром 0,2 — 0,3 мм. Можно напаять проволоку по разметке крыла на листовую заготовку, затем удалить шабером излишки олова и образовавшиеся затёки внутри будущей детали, просверлить по контуру отверстия и потом выпилить из листа семафорное крыло. Когда небольшая деталь на первых этапах изготовления находится в большой заготовке, её удобнее удерживать при обработке, легче манипулировать инструментом.

Световые очки изготавливают из тонкой латунной пластинки, в которой сверлят отверстия диаметром 1 — 1,5 мм для цветных огней. Когда деталь готова, в отверстия заливают небольшими капельками лак-цапон красного и зелёного цвета, образующий после высыхания тонкие прозрачные пленочки. Для упрощения конструкции модели семафора можно объединить в одну деталь крыло и цветные очки, как это делают на макетах промышленного производства. В этом случае отверстия световых очков располагают по дуге, центром которой является втулка поворота крыла.

Хорошие результаты можно получить, если при изготовлении семафорных мачт вместо несущих уголков использовать медную проволоку диаметром 0,7 — 0,8 мм. В кондуктор укладывают хорошо выпрямленные, зачищенные и облуженные отрезки этой проволоки и между ними вкладывают решётки. Вся последовательность пайки мачты подобна варианту с уголками. После сборки мачты, образовавшиеся её четыре стороны обтачивают на листе наждачной бумаги средней зернистости, уложенной на ровную поверхность. При обработке всю деталь целиком водят по поверхности наждачной бумаги, а не наоборот. Этим достигается плоскостность каждой стороны после обточки. Обрабатывать плоскости мачты нужно до тех пор, пока округлости вертикальных прутков не будут иметь грани как у уголка. Затёки олова, которые видны на просвет, удаляют мелкими надфилями различного профиля. В результате такой обработки каждая сторона мачты приобретает ровную поверхность, а вся конструкция аккуратный, ажурный вид (рис. 76).

Рис. 76. Решётчатая мачта из проволоки до обработки (а) и после обработки (б)

Изготовление семафорных мачт можно значительно упростить, применяя вместо уголков заготовки таврового сечения. В этом случае значительно облегчается сборка мачты, но конструкция несколько теряет свою привлекательность.

Все подвижные детали семафора должны легко перемещаться. Крыло насаживают на ось, сделанную из булавки со шляпкой или маленького гвоздика. В верхней глухой части мачты засверливают отверстие диаметром на 0,1 — 0,2 мм меньше диаметра оси крыла. При сборке ось с насаженным на неё крылом с помощью небольших тисков запрессовывают в мачту. Макет семафора лучше делать разборным. Это поможет лучше отладить его работу и облегчить процесс окраски.

Модель семафора оборудуют источником света для подачи «ночных» сигналов через люнеты. Более всего для этой цели подходят миниатюрные лампочки типа СМ-36 или НСМ. Лампочку вкладывают в гильзу — отрезок металлической трубки с запаянным концом, по внутреннему диаметру и длине чуть больший наружних размеров колбы лампочки. На уровне нити накала лампочки в трубке сверлят отверстие, соответствующее диаметру отверстий очков крыла семафора. Этот миниатюрный осветительный прибор прикрепляют к мачте семафора с обратной стороны крыла таким образом, чтобы отверстие гильзы оказалось позади верхней красной люнеты при горизонтальном положении крыла. Электропитание подводят к массе семафора и ко второму контакту лампочки отдельным изолированным проводом. Для уменьшения нагрева напряжение накала лампочки следует понизить на одну треть или половину от номинального.

В качестве семафорного привода можно сделать простую конструкцию механического типа, по принципу работы очень близкую той, которую имели настоящие семафоры на железной дороге (рис. 77, а). В этой схеме важно обратить внимание на то, что точка соединения тяги с приводным рычагом при нижнем его положении (позиция «семафор открыт» — на рисунке показана пунктиром) должна уходить ниже оси вращения этого рычага и тем самым запирать его от самопроизвольного возврата в верхнее положение. В верхнем и нижнем положениях рычага делают упоры, ограничивающие его ход. Пружина поворотного рычага работает на сжатие и возвращает крыло семафора в положение «закрыто». К этому же рычагу подведена тяга блокировочной контактной группы, которая в положении «открыто» включает ток в изолированный участок рельсов, расположенный перед семафором по ходу поезда. Таким образом, при опущенном крыле семафора локомотив перед семафором остановится и придет в движение лишь после того, как будет открыт сигнал. Небольшая тупиковая станция может иметь 3 — 4 таких семафора — один входной и остальные выходные или два выходных и маневровый щит. Приводные рычаги в этом случае можно монтировать на общем пульте (рис. 77, б), имитируя блок-аппарат. Такой вид управления работой небольшой станции доставит немало удовольствия любителю и его гостям.

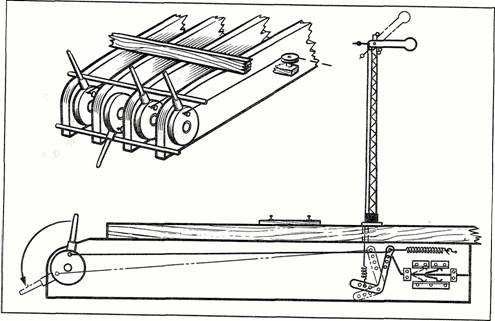

Рис. 77. Ручной семафорный привод и схема монтажа нескольких рычагов для разных сигналов

В автоматизированных схемах для привода семафоров применяют импульсные реле, конструкция которых описана в главе V. Для двухкрылого семафора к обычному реле добавляют ещё одну катушку, сердечник которой механически заблокирован с сердечником основного реле (рис. 78). Конструкция позволяет раздельно открыть основное крыло или оба крыла. Закроются же они одновременно — верхнее крыло примет горизонтальное положение, а нижнее — вертикальное. К сердечникам реле можно присоединить дополнительные контактные группы, которые обеспечат взаимосвязь показаний сигнала с положением стрелочных переводов, подачей напряжения на участки пути и т. д.

Рис. 78. Схема привода двухкрылого семафора или семафора с диском сквозного прохода: 1 — электропривод; 2 — поворотные рычаги; 3 — тяги; 4 — замок для возврата второго крыла

Мачты макетов предупредительных дисков и маневровых щитов делают решётчатой конструкции наподобие семафорных или в виде круглых стоек из металлических трубок, Приводы этих сигналов изготавливают так же, как и для семафоров с тягами ручного управления или с применением импульсных реле. В том и другом вариантах управления движением должна быть обеспечена электрическая зависимость показания сигнала и напряжения, подаваемого на участок пути. Например, предупредительный диск установлен в вертикальное положение, а основной сигнал (семафор) закрыт. Проследовав предупредительный диск в направлении семафора, локомотив должен снизить скорость. Для этого на участок пути, расположенный за предупредительным диском, подаётся напряжение, пониженное за счёт включения в цепь гасящего сопротивления (рис. 79). Чтобы локомотив остановился перед закрытым семафором, участок пути перед ним должен быть обесточен. Когда семафор открыт, а диск установлен в горизонтальное положение, на все участки подаётся полное напряжение, сопротивление при этом выключено.

Рис. 79. Схема расположения предупредительного диска и семафора на макете

Устройство механизма перевода диска (щита) в горизонтальное и вертикальное положения показано на рис. 80. На макете тяги привода делают из стальной проволоки диаметром 0,3 — 0,4 мм, а оси шарниров — из булавок с головками или мелких гвоздиков. Перед припаиванием осей все подвижные соединения прокладывают кусочками тонкого картона. Это делают для того, чтобы в момент пайки не дать олову проникнуть в подвижные узлы соединений и задать определённые промежутки между деталями, благодаря которым они будут легко двигаться. После того как ось припаяна, картонные прокладки удаляют. Этот способ пайки подвижных соединений может быть использован при постройке других железнодорожных моделей — шлагбаумов, устройств открывания и закрывания ворот депо и др.
