Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)
Шрифт:
Рис. 15. Кронштейн:
1 — выступы для зацепа коробки; 2 — флажок; 3 — ось флажка; 4 — пластинчатая пружина
16. Крышка ствольной коробки (рис. 16) служит для закрывания ствольной коробки и расположения механизма подачи ленты.
Крышка присоединена к колодке приемника и закрепляется на ней трубчатой осью с разрезной чекой. В передней части крышки имеются отверстие для кольцевого выступа большого рычага и направляющие выступы для колодки приемника; в задней части — защелка крышки ствольной коробки; снизу крышки — планка для упора
а
б

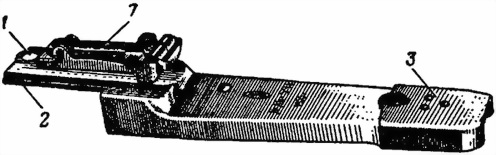

Рис. 16. Крышка ствольной коробки:
а — вид слева; б — вид снизу; 1 — отверстие для кольцевого выступа большого рычага; 2 — направляющие выступы для колодки приемника; 3 — защелка; 4 — планка; 5 — пластинчатая пружина; 6 — ось малого рычага; 7 — прицел
17. Приемник (рис. 17) служит для подачи ленты с патронами при стрельбе. Он состоит из основания, колодки и механизма подачи ленты. Основание вместе с колодкой образуют поперечное окно, по которому движется лента с патронами.
Основание приемника соединено со ствольной коробкой при помощи ушка и составляет нижнюю часть приемника. Оно имеет: палец с пружиной, удерживающий ленту от выпадания; отсекатель патрона, который отделяет патрон от ленты и ограничивает продвижение патрона вправо; продольное окно для прохода патрона и досылателя затвора; поперечный выступ для направления патронов.
а
б
в

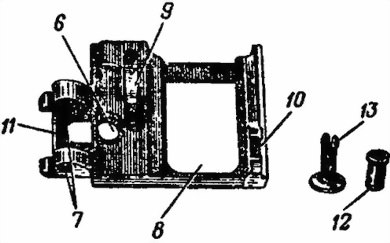

Рис. 17. Приемник:
а — приемник в собранном виде; б — основание приемника; в — колодка приемника; 1 — палец, удерживающий ленту от выпадания; 2 — отсекатель патрона; 3 — продольное окно; 4 — поперечный выступ; 5 — щиток; 6 — отверстие для трубчатой оси; 7 — проушины; 8 — окно для подавателя; 9 — фиксатор; 10 — фиксируюший выступ; 11 — пружинная защелка; 12 — трубчатая ось; 13 — разрезная чека; 14 — ось
К основанию приемника справа и слева прикреплены щитки, закрывающие поперечное окно и предохраняющие приемник от попадания в него пыли. В закрытом положении щитки удерживаются пружинными защелками. При заряжании пулемета щитки открываются автоматически: левый щиток — подавателем при оттягивании рукоятки перезаряжания назад, а правый — наконечником ленты при заряжании пулемета полностью снаряженной лентой. Если лента снаряжена не полностью, то правый щиток открывается при открывании крышки ствольной коробки. При приведении пулемета в походное положение щитки закрываются рукой.
Колодка приемника составляет верхнюю часть приемника. Она имеет: продольные пазы для крышки ствольной коробки; отверстие для трубчатой оси, соединяющей колодку с крышкой; проушины для соединения со ствольной коробкой; окно с направляющими выступами для подавателя; фиксатор с пружиной и фиксирующий выступ, которые обеспечивают правильное положение патрона
в продольном окне приемника. К колодке прикреплена пружинная защелка, удерживающая крышку ствольной коробки в открытом положении.Трубчатая ось, соединяющая колодку с крышкой, удерживается от выпадания разрезной чекой.
Колодка приемника крепится к ствольной коробке при помощи оси.
Механизм подачи (рис. 18) служит для передвижения (подачи) ленты с патронами к приемнику. Он состоит из подавателя, малого и большого рычагов подачи.

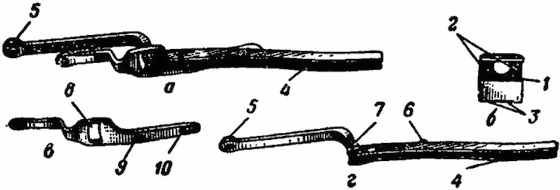

Рис. 18. Механизм подачи:
а — рычаги подачи в собранием виде; б — подаватель; в — малый рычаг подачи; г — большой рычаг подачи; 1 — продольный вырез подавателя; 2 — направляющие пазы подавателя; 3 — пальцы подачи; 4 — криволинейный паз; 5 — кольцевой выступ; 6 — выступ, приводящий в движение малый рычаг; 7 — выступ, препятствующий подъему малого рычага вверх; 8 — отверстие для прохода большого рычага; 9 — отверстие для оси; 10 — отверстие для выступа большого рычага
Подаватель служит для передвижения ленты с патронами. Он имеет: сверху — продольный вырез для малого рычага; боковые направляющие пазы; снизу — пальцы подачи, которые надеты своими проушинами на ось и при помощи пружины удерживаются в опущенном положении.
Большой рычаг приводит в движение малый рычаг. Он имеет: криволинейный паз, по которому движется ролик стойки затворной рамы; впереди — кольцевой выступ с отверстием для трубчатой оси, на которой вращается рычаг; выступ, приводящий в движение малый рычаг, и выступ, препятствующий подъему малого рычага вверх.
Малый рычаг приводит в движение подаватель. Он имеет отверстие для прохода большого рычага, отверстие для оси, укрепленной на крышке ствольной коробки, и отверстие для выступа большого рычага.
а
б

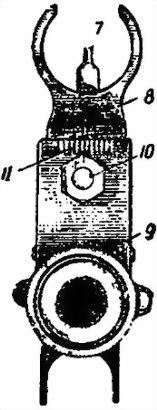

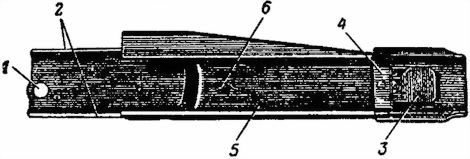

Рис. 19. Прицельное приспособление:
а — прицел; б — мушка; 1 — колодка прицела с пластинчатой пружиной; 2 — прицельная планка; 3 — целик; 4 — маховичок винта целика; 5 — хомутик; 6 — предохранитель целика; 7 — мушка; 8 — предохранитель мушки; 9 — основание мушки; 10 — болт; 11 — шкала с делениями
18. Прицельное приспособление (рис. 19) служит для наводки пулемета при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.
Прицел состоит из колодки прицела с пластинчатой пружиной, прицельной планки, целика, винта целика с маховичком, хомутика с двумя защелками и пружинами и предохранителя целика.
Колодка прицела имеет: два сектора для придания прицельной планке определенной высоты; проушины для крепления прицельной планки: внутри колодки — гнездо для пластинчатой пружины. Сзади колодки прицела прикреплен предохранитель целика.
Прицельная планка имеет шкалу с делениями от 1 до 10, обозначающими расстояния в сотнях метров. Деления прицела разделены короткими рисками на полусотни метров, Шкала прицела нанесена и с нижней стороны планки для удобства установки хомутика на нужное деление при стрельбе лежа или стоя из окопа.
Для установки прицела на требуемое расстояние необходимо установить риску хомутика против риски под соответствующей цифрой на прицельной планке. Установка хомутика по шкале, нанесенной снизу планки, производится по его верхнему обрезу, на котором нанесены две риски.
