Наставление по стрелковому делу 7,62-мм ручной пулемет Дегтярева (РПД)

Боковые поправки на ветер и на движение цели вносятся при помощи целика, который передвигается вправо и влево маховичком. Целик имеет гривку с прорезью для прицеливания, а под прорезью — риску для установки целика на делениях, которые нанесены на задней стенке прицельной планки (по 7 делений вправо и влево от нуля). При перемещении целика на одно деление средняя точка попадания перемещается на 2 тысячных дальности (например, при стрельбе на 100 м средняя точка попадания переместится на 20 см, при стрельбе на 200 м — на 40 см и т. д.).

Мушка ввинчена в предохранитель мушки, который предохраняет ее от случайных ударов и от яркого освещения. Предохранитель мушки помещен в пазах основания мушки и закрепляется в них при помощи болта с гайкой.

В верхней передней части основания мушки нанесена шкала, деления которой равны 1 мм. Против шкалы на предохранителе мушки имеется риска. По делениям шкалы и по риске определяется необходимая величина передвижения предохранителя мушки при приведении пулемета к нормальному бою.

Примечание. В пулеметах первого выпуска шкала прицела имеет цену деления 100 м и нанесена только на верхней стороне прицельной планки. Маховичок винта целика расположен с правой стороны. Нет предохранителя целика. Болт предохранителя мушки вставляется в основание мушки резьбой вперед.

19. Сошка (рис. 20) служит упором при стрельбе. Она имеет: две ноги с полозками для упора в грунт; пружину для разведения ног сошки; пружинную застежку на левой ноге для скрепления ног сошки в сложенном положении.

Сошка от пулемета не отделяется.

20. Затворная рама с газовым поршнем (рис. 21) служит для приведения в действие затвора и механизма подачи ленты.

Она имеет: в средней части — направляющие выступы для направления движения рамы в ствольной коробке и окно, через которое выбрасываются гильзы при стрельбе; в задней части — фигурные выемы для помещения выступов боевых упоров и фигурного выступа остова затвора, стойку, разводящую боевые упоры затвора. Передней частью стойка наносит удар по ударнику. Вверху стойка имеет ось, на которой вращается ролик, приводящий в движение большой рычаг подачи. Стойка имеет отверстие для рукоятки перезаряжания. На заднем конце затворная рама имеет шаровую выточку для упора переднего конца поводка возвратного механизма. Снизу затворная рама имеет боевой взвод. Газовый поршень прикреплен к переднему концу рамы.

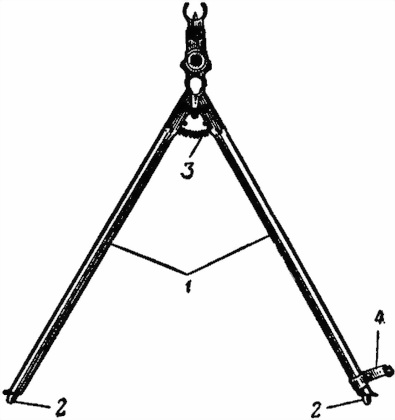

Рис. 20. Сошка:

1 — ноги; 2 — полозки; 3 — пружина; 4 — пружинная застежка

а

б

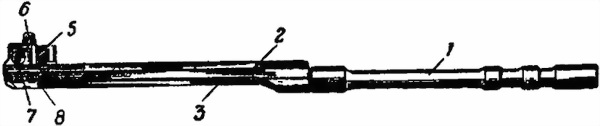

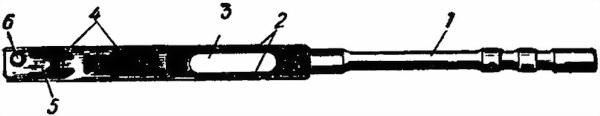

Рис. 21. Затворная рама с газовым поршнем:

а — вид сверху; б — вид сбоку; 1 — газовый поршень; 2 — направляющие выступы; 3 — окно для прохода гильз; 4 — фигурные выемы; 5 — стойка; 6 — ролик; 7 — отверстие для рукоятки перезаряжания; 8 — боевой взвод

В пулеметах с измененной конструкцией рукоятки перезаряжания затворная рама в передней части имеет выступ для сцепления с рукояткой перезаряжания.

21. Рукоятка перезаряжания служит для отвода затворной рамы рукой; она вставляется в отверстие стойки затворной рамы. Рукоятка перезаряжания имеет вырезы для направления движения ее в ствольной коробке (рис. 22, а).

а

б

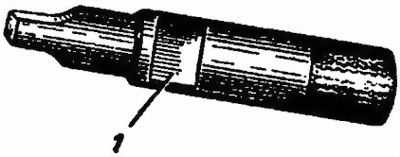

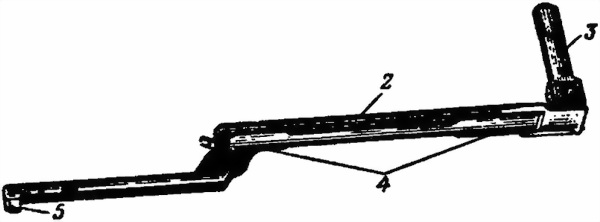

Рис. 22. Рукоятка перезаряжания:

а — пулеметов первого выпуска; б — пулеметов последнего выпуска; 1 — вырезы; 2 — основание; 3 — откидная рукоятка; 4 — выступы, 5 — выступ для сцепления с затворной рамой

В пулеметах последнего выпуска рукоятка перезаряжания изменена (рис. 22, б). Она состоит из основания и откидной рукоятки. На основании имеются выступы для направления движения в пазу ствольной коробки и выступ в передней части основания для сцепления с затворной рамой. Откидная рукоятка удерживается в сложенном положении и при стрельбе остается неподвижной.

22. Затвор (рис. 23) служит для досылания патрона в патронник, закрывания канала ствола, для удара по капсюлю патрона и извлечения из патронника гильзы (патрона). Он состоит из остова, двух боевых упоров, ударника со шпилькой и выбрасывателя с осью, гнетком и пружиной.

Остов служит для соединения всех частей затвора. Он имеет; на переднем срезе — два цилиндрических выреза для дна гильзы и для выбрасывателя с гнетком и пружиной; отверстие для выхода бойка; сверху — гребень с пазом для отражателя, передняя часть которого является досылателем; снизу — фигурный выступ для соединения с затворной рамой; с обеих сторон — выемы для боевых упоров, поперечные отверстия для оси выбрасывателя и шпильки ударника, выемы для уменьшения трения; внутри — канал для ударника.

Ударник имеет боек для нанесения удара п6 капсюлю патрона и вырез для шпильки, которая ограничивает перемещение ударника назад.

а

б

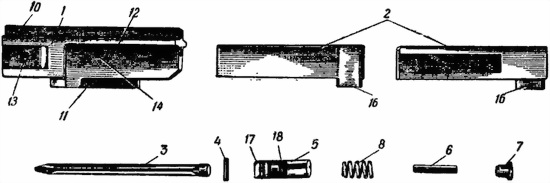

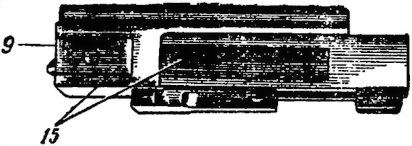

Рис. 23. Затвор:

а — в собранном виде; б — в разобранном виде; 1 — остов затвора; 2 — боевые упоры; 3 — ударник; 4 — шпилька ударника; 5 — выбрасыватель; 6 — ось выбрасывателя; 7 — гнеток; 8 — пружина выбрасывателя; 9 — вырез; 10 — гребень; 11 — фигурный выступ; 12 — выемы для боевых упоров; 13 — отверстие для оси выбрасывателя; 14 — отверстие для шпильки ударника; 15 — выемы для уменьшения трения; 16 — выступы боевых упоров; 17 — зацеп; 18 — вырез для оси

Боевые упоры служат для запирания затвора при выстреле. Они помещаются в боковых выемах остова затвора. С внутренней стороны боевые упоры имеют выступы, верхняя часть которых служит для разведения боевых упоров, а нижняя — для их сведения.

Выбрасыватель служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражателем. Он имеет зацеп для захвата гильзы и поперечный вырез для оси. Задняя часть выбрасывателя упирается в гнеток, на другой конец которого надета пружина выбрасывателя.

23. Возвратный механизм (рис. 24) служит для возвращения затворной рамы с затвором в переднее положение и для сообщения ударнику энергии, необходимой для разбивания капсюля патрона. Он состоит из возвратно-боевой пружины, поводка и стержня.

Рис. 24. Возвратный механизм:

1 — возвратно-боевая пружина; 2 — поводок; 3 — стержень; 4 — венчик поводка; 5 — венчик стержня; 6 — выступы
