Наставление по стрелковому делу 7,62-мм самозарядный карабин Симонова (СКС)

12. Прицельное приспособление служит для наводки карабина при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки.

Прицел (рис. 20) состоит из колодки прицела с пластинчатой пружиной, прицельной планки и хомутика с защелками и пружинами.

Колодка прицела имеет два сектора для придания прицельной планке определенной высоты и отверстия для крепления прицельной планки. В колонке прицела закреплена пластинчатая пружина для удержания прицельной планки в приданном положении.

Прицельная планка имеет гривку с прорезью для прицеливания и вырезы для защелок хомутика. На планке нанесена шкала с делениями от 1 до 10 и буквой «П» Цифры обозначают дальности стрельбы в сотнях метров; «П» обозначает постоянную установку прицела, соответствующую прицелу 3.

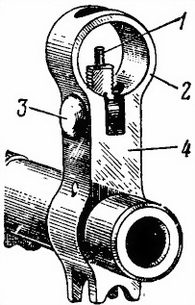

Рис. 21. Мушка

1 — мушка; 2 — предохранитель мушки; 3 — полозок; 4 — верхняя стойка

Для установки прицела на требуемое расстояние необходимо передний срез хомутика совместить с риской под соответствующей цифрой на прицельной планке. Точность установки прицела фиксируется защелками хомутика. При постоянной установке прицела хомутик смещен назад до отказа.

Мушка (рис. 21) ввинчена в полозок, который закреплен в верхней стойке трубки ствола.

На полозке мушки и на стойке трубки ствола нанесены риски, определяющие правильность положения мушки.

13. Штык (клинковый неотъемно-откидной, рис. 22) применяется для поражения противника в рукопашном бою. Он состоит из клинка с основанием и трубки с пружиной. Своим основанием штык крепится осью к нижней стойке трубки ствола.

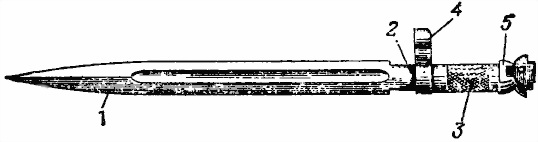

Рис. 22. Штык:

1 — клинок; 2 — основание штыка; 3 — трубка с пружиной; 4 — кольцо трубки; 5 — кольцевой выступ

Трубка штыка с пружиной служит для крепления штыка в боевом и походном положении. Она надета на основание штыка и имеет: на передней части — кольцо для крепления штыка к дульной части ствола в боевом положении, на задней части — кольцевой выступ с вырезами. Кольцевой выступ обеспечивает удержание шомпола, примкнутого к стволу, а вырезы удерживают штык на нижней стойке трубки ствола в походном и боевом положении.

Пружина трубки штыка служит для удержания и амортизации штыка во время выстрела. Амортизация штыка обеспечивает однообразный бой карабина независимо от того, в боевом или походном положении находится штык.

Примечание. Некоторые карабины первого выпуска имеют игольчатый штык Крепление его на карабине такое же, как и клинкового штыка.

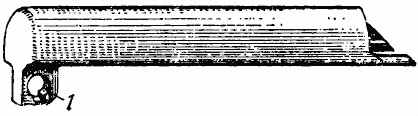

Рис. 23. Крышка ствольной коробки:

1 — выступ с отверстием для чеки

14. Крышка ствольной коробки (рис. 23) предохраняет от загрязнения части и механизм, помещенные в ствольной коробке, и удерживает в ней затвор с возвратным механизмом. Снизу она имеет выступ с отверстием для чеки и направляющие выступы для стебля затвора, являющиеся в собранном карабине продолжением направляющих выступов ствольной коротко.

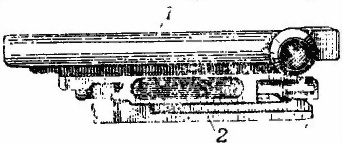

Рис. 24. Затвор:

1 — стебель; 2 — остов

15. Затвор (рис 24) служит для досылания патрона в патронник, закрывания канала ствола, для удара по капсюлю патрона, извлечения из патронника гильзы (патрона) и постановки курка на боевой взвод.

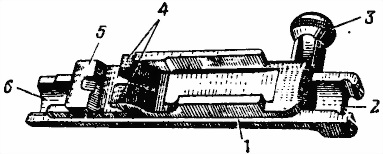

Рис. 25. Стебель затвора:

1 — продольный паз; 2 — вырез с вертикальными пазами; 3 — рукоятка; 4 — рожки; 5 — запирающий выступ; 6 — канал для возвратной пружины

Затвор состоит из стебля, остова, ударника, выбрасывателя с пружиной и шпильки.

Стебель затвора (рис. 25) служит для приведения в движение остова затвора при стрельбе. Он имеет: продольные пазы для движения по направляющим выступам ствольной коробки; в передней части — вырез с вертикальными пазами для направления обоймы при заряжании, рукоятку для отвода затвора; На нижней плоскости — рожки, предназначенные для приведения в движение остова затвора, и запирающий выступ для запирания затвора; сзади цилиндрический (глухой) канал для возвратного механизма.

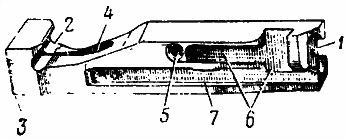

Рис. 26. Остов затвора:

1 — вырез; 2 — скошенный вырез; 3 — боевая грань; 4 — канал для ударника; 5 — отверстие для шпильки; 6 — гнездо для выбрасывателя; 7 — выем для загиба магазина

Остов затвора (рис. 26) служит для соединения всех частей затвора. Оп имеет: цилиндрический вырез для дна гильзы патрона; скошенный вырез для соединения со стеблем; боевую грань для захождения за боевой упор ствольной коробки при запирании затвора; отверстие для шпильки; с правой стороны — гнездо для выбрасывателя с пружиной; на правой и левой стенке выемы, в которые заходят загибы магазина; внутри — канал для ударника.

Рис. 27. Ударник:

1 — боек, 2 — передний конус; 3 — вырез для шпильки

Ударник (рис. 27) имеет боек для нанесения удара по капсюлю патрона; передний конус для ограничения движения ударника вперед и вырез для шпильки. Ударник сделан граненым для облегчения.

В некоторых карабинах ударник сделан цилиндрическим с боковыми лысками.

Выбрасыватель с пружиной (рис. 28) служит для извлечения гильзы (патрона) из патронника и удержания ее до встречи с отражателем. Он имеет зацеп для захвата гильзы и канал для пружины.

Рис. 28. Выбрасыватель с пружиной:

1 — зацеп; 2 — канал для пружины; 3 — пружина

Шпилька служит для крепления ударника и выбрасывателя в остове затвора.
