Защелка магазина служит для удержания крышки магазина. Она имеет зацеп, заскакивающий за выступ задней стенки крышки магазина, стойку для упора пружины и выступ, при нажатии на который освобождается крышка магазина.
21. Магазин (рис. 34) служит для помещения патронов и подачи их в окно ствольной коробки. Он состоит из корпуса, крышки, подавателя с рычагом и пружины рычага.
Корпус магазина имеет: в передней части — выступ для соединения с зацепом колодки прицела; сверху — загибы для удержания патронов в магазине; на задней стенке — выступ для удержания магазина спусковой скобой.
Рис. 34.
1 — корпус; 2 — крышка; 3 — подаватель; 4 — рычаг подавателя; 5 — пружина рычага; 6 — выступ для зацепа; 7 — загибы; 8 — выступ для спусковой скобы; 9 — выступ для защелки магазина
Крышка закрывает корпус магазина. На задней стенке крышки имеется выступ для защелки магазина.
Подаватель с рычагом и пружиной рычага служит для подачи патронов из магазина в ствольную коробку. Подаватель на заднем конце имеет выступ, который после подачи последнего патрона из магазина поднимает останов затвора вверх.
22. Ложа (рис. 35) служит для соединения всех частей карабина и удобства действия. Она имеет цевье, шейку и приклад.
а
б

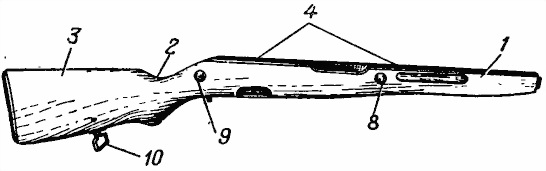

Рис. 35. Ложа:
а — вид сбоку; б — вид снизу; 1 — цевье; 2 — шейка; 3 — приклад; 4 — желоб для ствола, ствольной коробки и шомпола; 5 — желоб для штыка; 6 — окно для ударно-спускового механизма и магазина; 7 — спиральная пружина; 8 — нагель; 9 — болт; 10 — антабка; 11 — затыльник
Цевье имеет: желоб для помещения ствола со ствольной коробкой и шомпола; в передней части — вырез для соединения с кольцом цевья; снизу — желоб для штыка, окно для ударно-спускового механизма и магазина, гнездо для спиральной пружины, служащей для устранения качки ствола со ствольной коробкой в ложе; снаружи — выемы для удобства держания карабина.
Поперек цевья вставлен нагель, который служит упором для ствола со ствольной коробкой при выстреле и обеспечивает прочность цевья.
Ложа в передней части цевья скреплена резьбовой шпилькой, а у шейки приклада — болтом, который в карабинах первого выпуска отсутствует.
Приклад имеет гнездо для принадлежности. В гнезде имеется пружина для выталкивания пенала с принадлежностей.
На прикладе укреплены антабка для ремня и металлический затыльник с крышкой.

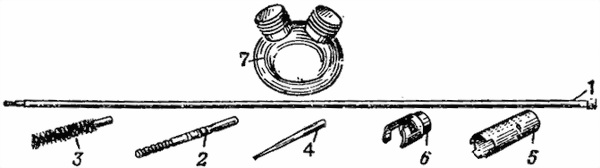

23. Принадлежность (рис. 36) применяется для разборки, сборки, чистки и смазки карабина. Она состоит из шомпола, протирки, ершика, выколотки, пенала и масленки.
Рис. 36.
Принадлежность:1 — шомпол; 2 — протирка; 3 — ершик; 4 — выколотка; 5 — корпус пенала; 6 — крышка пенала; 7 — масленка
Шомпол применяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора с помощью протирки и ершика. Он имеет головку с отверстием для выколотки; на другом конце шомпола имеется нарезка для навинчивания протирки или ершика.
Протирка применяется для чистки и смазки канала ствола, газовой трубки и канала стебля затвора.
Ершик применяется только для смазки канала ствола.
Выколотка используется при разборке и чистке карабина, При чистке канала ствола она вставляется в отверстие головки шомпола.
а
б

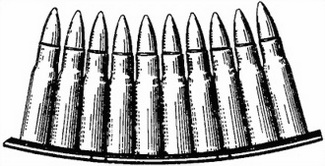

Рис. 37. Обойма:
а — снаряженная; б — неснаряженная; 1 — бортики; 2 — пружинные концы с ограничителями
Пенал принадлежности служит для хранения протирки, ершика и выколотки. Он состоит из корпуса и крышки. При чистке и смазке канала ствола корпус пенала применяется как шомпольная муфта, а крышка пенала — как дульная накладка
Корпус пенала имеет сквозные отверстия, в которые вставляются шомпол и выколотка при чистке оружия, и вертикальные вырезы для навинчивания протирки на шомпол. Крышка пенала имеет отверстие для направления шомпола во время чистки, чтобы избежать растертости дульной части канала ствола, и пружинные концы с вырезами для крепления на трубке ствола и корпусе пенала.
Масленка служит для хранения смазки.
24. Обойма (рис. 37) служит для быстрого заряжания карабина. В обойме помещается 10 патронов. Она имеет загнутые бортики и пружинные концы с ограничителями для удержания патронов.

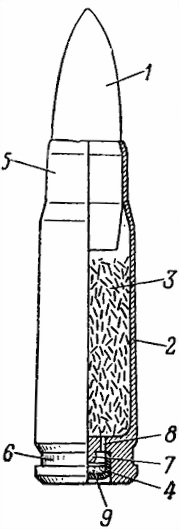

Рис. 38. Боевой патрон:
1 — пуля; 2 — гильза; 3 — пороховой заряд; 4 — капсюль; 5 — дульце; 6 — кольцевая проточка; 7 — наковальня; 8 — затравочное отверстие; 9 — ударный состав
25. Боевой патрон (рис. 38) состоит из пули, гильзы, порохового заряда и капсюля.
26. Патроны обр. 1943 г. выпускаются с обыкновенными (со стальным сердечником), трассирующими, бронебойно-зажигательными и зажигательными пулями. Для отличия пуль их головные части имеют различную окраску.
Обыкновенная пуля со стальным сердечником (рис. 39, а) предназначается для поражения живой силы, расположенной открыто и за масками, пробиваемыми пулей.
