Тяжелый танк КВ-3.
ТЯЖЕЛЫЙ ТАНК КВ-220 (объект 220)
Состояние опытный образец выпущен в 1941г.
Разработчик . СКБ-2 ЛКЗ
Изготовитель ЛКЗ
Производство серийно не выпускался
Боевая масса, т 63
Длина, мм:
– с пушкой вперед . 7800
Ширина, мм 3410
Высота по крышу башни,
Клиренс, мм . 430
Ср. уд. давление на грунт, кг/см #178; 0,85
Преодолеваемые препятствия:
– подъем, град . 36
– ров, м 3,0
– брод, м . 1,6
Тип двигателя дизель В-2КФ
Максимальная мощность, л.с 850
Удельная мощность, л.с./т . 13,5
Максимальная скорость, км/ч . '. 33
Запас хода,км 200
Бронирование, М М .
– лоб корпуса . 100
– лоб башни . 100
Экипаж, чел 6
Вооружение:
– число х калибр, мм и тип
орудия . 85 мм Ф-30
(боекомплект, шт.) (91)
– число х калибр, мм и тип
пулеметов 7,62 мм ДТ
(боекомплект, шт.) (4032)
Прицел . ПТ-6, ТО
Радиостанция 71-ТК-ЗМ
Дополнительные сведения: Для объекта 220 создано новое шасси на базе узлов и агрегатов танка КВ-1, установлено более мощное орудие, форсированный двигатель. Танк по своим основным характеристикам превосходил серийные танки КВ-1 и КВ-2, а также аналогичные зарубежные машины. Однако возросшая масса и недоработанность конструкции силовой установки и силовой передачи не позволили перейти к серийному производству

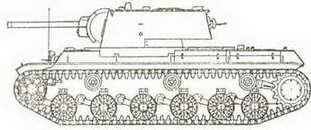

Тяжелый танк КВ-220.
ТЯЖЕЛЫЙ ТАНК КВ-85
Состояние принят на вооружение в 1943 г.
Разработчик . КБ ЧКЗ
Изготовитель ЧКЗ
Производство . серия 1943 г.
Боевая масса, т 46
Длина, мм
– с пушкой вперед . 8493
– корпуса . 6950
Ширина, мм 3250
Высота, мм . 2530
Клиренс, мм . 450
Ср уд. давление на грунт, кг/см #178; 0,8
Преодолеваемые препятствия:
– подъем, град . 40
– крен, град 30
– рев. м 2.5
– стенка, м . 1,0
– брод, м . 1 ,6
Тип двигателя дизель В-2К
Максимальная мощность, л.с 600
Запас топлива, л 575
Удельная мощность, л.с/т 13,0
Максимальная скорость, км/ч 42
Запас хода, км 230
Бронирование, мм:
– лоб корпуса . 75
– лоб башни . 100
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 1 х 85 мм Д5-Т85
( боекомплект, шт. ) . (70)
– число х калибр, мм и тип пулеметов 3 х 7,62 мм ДТ
( боекомплект, шт. ) (3276)
Прицел 10Т-15. ПТ-4-15
Радиостанция 10Р
Дополнительные сведения: Создан на базе танка КВ-1С в связи с задержкой отработки танка ИС-1. Установлена разработанная для ИС-1 башня с увеличенным погоном, усиленным бронированием и 85 мм пушкой. Курсовой пулемет размещен

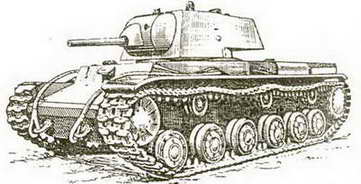

в правой части лобового листа. Экипаж сокращен за счет исключения стрелка-радиста. Всего выпущено около 130 КВ-85.Тяжелый танк КВ-85.
ТЯЖЕЛЫЙ ТАНК КВ-1 С
Состояние принят на вооружение в 1942 г.
Разработчик КБ опытного завода.
Изготовитель ЧКЗ
Производство серия 1942-1943
Боевая масса, т 42,5
Длина, мм:
– с пушкой вперед . 6950
– корпуса 6950
Ширина, мм 3250
Высота, мм . 2640
Клиренс, мм . 450
Ср. уд. давление на грунт, кг/см #178; 0,74
Преодолеваемые препятствия:
– подъем, град . 40
– крен, град . 30
– ров, м 2,5
– стенка, м 1,0
– брод, м 1,6
Тип двигателя . дизель В-2К
Максимальная мощность, л.с 600
Запас топлива, л . 610
Удельная мощность, л.с/т . 14,1
Максимальная скорость, км/ч . 43
Запас хода, км . 250
Бронирование, мм:
– лоб корпуса 75
– лоб башни . 82
Экипаж, чел 5
Вооружение:
– число х калибр, мм и тип
орудия . 1 х 76,2 мм ЗИС-5
(боекомплект, шт.) (90)
– число х калибр, мм и тип
пулеметов 4 х 7,62 мм ДТ
(боекомплект, шт.) (3000)
Прицел 9Т-7, ПТ-4-7
Радиостанция 10Р
Дополнительные сведения: Развитие танка КВ-1 с новой трансмиссией, облегченным бронированием корпуса и литой башней меньших размеров. В ходе серийного производства боекомплект был увеличен до 114 выстрелов Выпускался также огнеметный вариант КВ-8С Всего выпущено свыше 1230 танков КВ-1 С.На базе танка КВ-1 С были созданы танк КВ-85 и самоходная артиллерийская установка КВ-14 (СУ-152).

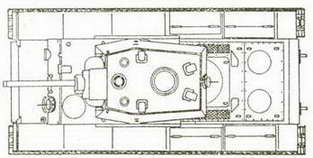

Тяжелый танк КВ-1С.
ТЯЖЕЛЫЙ ОГНЕМЕТНЫЙ ТАНК КВ-8
Состояние принят на вооружение в 1942 г.
Разработчик . СКБ-2 ЛКЗ (КБ ЧКЗ)
Изготовитель ЧКЗ
Производство . серия 1942 г
Боевая масса, т 47
Длина, мм:
– с пушкой вперед . 6750
– корпуса 6750
Ширина, мм 3320
Высота по крышу башни, мм 2710
Клиренс, мм . 450
Ср уд давление на грунт, кг/см #178; 0,77
Преодолеваемые препятствия:
– подъем, град . 35
– крен, град 30
– ров, м 2,5
– стенка, м 1,0
– брод, м . 1,6
Тип двигателя дизель В-2К
Максимальная мощность, л.с . 600
Удельная мощность, л.с/т . 12,8
Максимальная скорость, км/ч . 35
Запас хода, км . 250
Бронирование, мм:
– лоб корпуса . 110
– лоб башни . 75
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
