орудия 1 х 45 мм обр. 1932-38 г.
(боекомплект, шт.) (116)
– тип огнемета AT О-41
емкость бака огнесмеси, л 670
– число х калибр, мм и тип
пулеметов 4 х 7,62 мм ДТ
(боекомплект, шт.) (2772)
Радиостанция 10Р
Дополнительные сведения: Проектирование танка было начато СКБ-2 ЛКЗ в ноябре 1941 г на базе КВ-1. В ходе серийного производства запас огнесмеси был увеличен до 960 л. После прекращения серийного производства танка КВ-1 на базе КВ-1 С был создан огнеметный танк КВ-8С, выпускавшийся в 1943 г Состав вооружения соответствовал КВ- 8, за исключением отсутствовавшего спаренного пулемета В ходе производства на

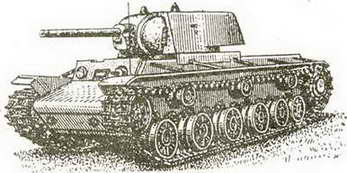

Тяжелый огнеметный танк КВ-8.
ТЯЖЕЛЫЙ ТАНК КВ-9
Состояние опытный образец выпущен в 1942 г.
Разработчик . КБ ЧКЗ
Изготовитель . ЧКЗ
Производство серийно не выпускался
Боевая масса, т 47
Длина, мм
– с пушкой вперед . 6750
– корпуса . .' 6750
Ширина, мм 3320
Высота по крышу башни, мм ок. 2800
Клиренс, мм . 430
Ср. уд. давление на грунт, кг/см #178; 0,82
Преодолеваемые препятствия:
– подъем, град ок. 38
– ров, м . 2,5
– брод, м 1,6
Тип двигателя дизель В-2К
Максимальная мощность, л.с. 600
Удельная мощность, л.с/т 12,8
Максимальная скорость, км/ч 35
Бронирование, мм:
– лоб корпуса . 135
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 1 х 122 мм
( боекомплект, шт.) (48)
– число х калибр, мм и тип пулеметов 4 х 7,62 мм ДТ
( боекомплект, шт. ) (2646)
Прицел ТМФД
Дополнительные сведения: Модификация танка КВ-1 Начало проектирования – декабрь 1941 г В литой башне установлена 122 мм гаубица со спаренным пулеметом. Лобовая часть корпуса усилена дополнительным 60 мм экраном. Ходовая часть аналогична танку КВ-1 С.На вооружение не принимался.

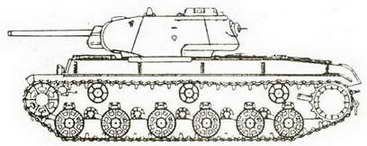

Тяжелый танк КВ-9.
ТЯЖЕЛЫЙ ТАНК КВ-4 (объект 224)
Состояние опытный образец выпущен в 1941 г.
Разработчик . СКБ-2 ЛКЗ
Изготовитель ЛКЗ
Производство серийно не выпускался
Боевая масса, т 90
Длина, мм:
– с пушкой вперед 8280
Ширина, мм 4000
Высота по крышу башни, мм 3250
Клиренс, мм . 550
Преодолеваемые препятствия:
– подъем, град 30
– ров, м 3
– брод, м . 1,6
Тип двигателя бензиновый М-40
Максимальная мощность, л.с . 1200
Удельная мощность, л.с/т 13,3
Максимальная скорость, км/ч. 40-50
Бронирование, мм:
– лоб корпуса . 125-130
– лоб башни 125
Экипаж, чел 6
Вооружение:
– число х калибр, мм и тип
орудия . 1 х 107 мм
(боекомплект, шт.) ( 100 )
1 х 45 мм (150)
– число х калибр, мм и тип
пулеметов . 2 х 7,62 мм ДТ
( боекомплект, шт ) . (600)
Прицел перескопический
Радиостанция . 71-ТК-З
Дополнительные сведения: Тяжелый танк с более мощным вооружением и бронезащитой по сравнению с КВ-1. Разрабатывался в нескольких вариантах, отличавшихся компоновкой и составом вооружения (45 мм пушка заменялась на 76,2 мм, дополнительно устанавливался огнемет). На вооружение не принимался.

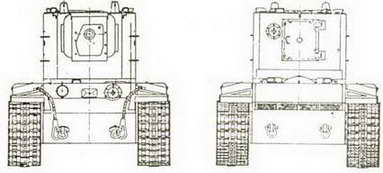

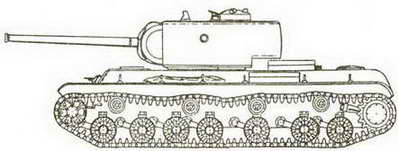

Тяжелый танк КВ-4 (вариант).

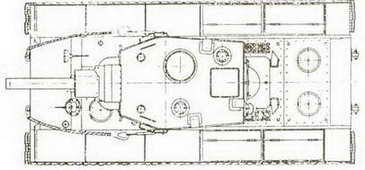

Тяжелый танк КВ-4 (варианты).

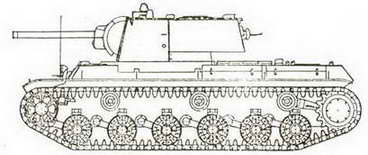

Тяжелый танк КВ-4 (варианты).
МИННЫЙ ЭЛЕКТРОТРАЛЬЩИК (объект 218)
Состояние проектные работы 1940 г.
Разработчик СКБ-2 ЛКЗ
Изготовитель нет
Производство серийно не выпускался
Боевая масса, т ок. 52
Длина, мм:
– с пушкой вперед . 6750
– корпуса 6750
Ширина, мм 3320
Высота по крышу башни, мм . 2710
Клиренс, мм . 450
Ср. уд. давление на грунт, кг/см: 0,84
Преодолеваемые препятствия:
– подъем, град 36
– ров. м . 2,5
– брод, м 1,6
Тип двигателя . дизель В-2К
Максимальная мощность, л.с 600
Удельная мощность, л.с/т 11,5
Максимальная скорость, км/ч . 34
Бронирование, мм:
– лоб корпуса 75
– лоб башни 75
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 1 х 45 мм
(боекомплект, шт. ) . (80)
– число х калибр, мм и тип
пулеметов . 3 х 7,62 мм ДТ
( боекомплект, шт. ) (2400)
Прицел . перископический
Дополнительные сведения: Минный электротральщик, предназначенный для дистанционного подрыва мин с помощью тока высокой частоты. Разрабатывался на базе танка КВ-1 (данные по этому варианту приведены выше) и КВ-2. Опытный образец не выпускался На вооружение не принимался.

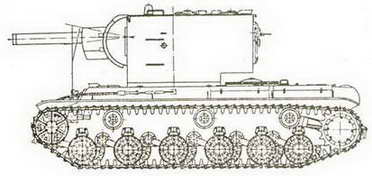

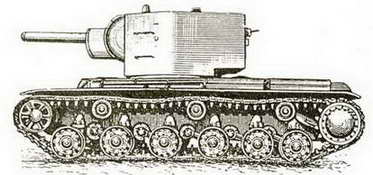

Минный злектротральщик объект 218 (вариант на базе КВ-2).

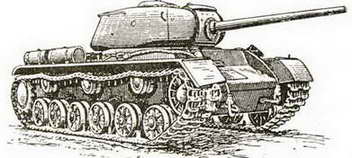

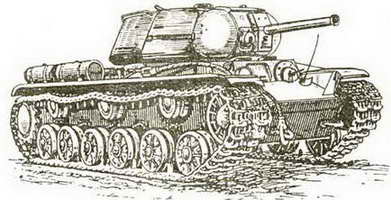

ТЯЖЕЛЫЙ ТАНК ИС-85 (ИС-1, Иосиф Сталин, объект 237)
Состояние принят на вооружение в 1943 г.
Разработчик КБ ЧКЗ
Изготовитель . ЧКЗ
Производство малая серия 1943 г.
Боевая масса, т 44
Длина, мм
– с пушкой вперед 8560
– корпуса 6770
Ширина, мм 3070
Высота по крышу башни, мм 2735
Клиренс, мм . 465
Ср. уд. давление на грунт, кг/см #178; 0,78
Преодолеваемые препятствия:
– подъем, град 36
– брод, м 1,3
Тип двигателя дизель В-2-10 (В-2-ИС)
Максимальная мощность, л.с 520
