Образцовые броненосцы Франции. Часть III. “Шарль Мартель”

Как мы уже говорили, башенная артиллерия броненосца была изготовлена фирмой Шнейдер в Крёзо. Нижеследующее описание артиллерийских установок взято из официального акта, приложения к контракту на поставку (аналогичные русские документы носят название "Описание и технические условия").

"Вращающаяся часть 30-см башни состояла из следующих элементов:

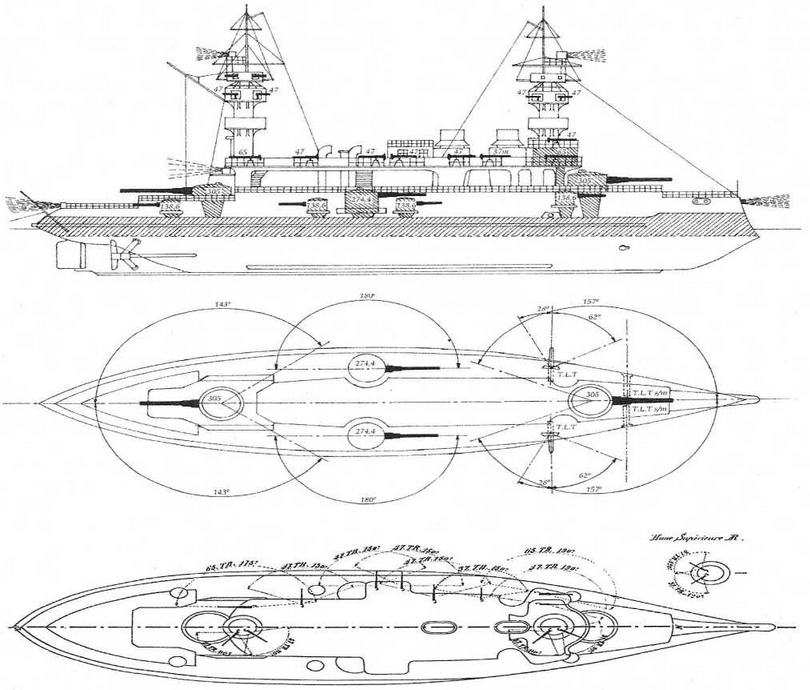

Броненосец "Шарль Мартель". 1896 г. (Наружный вид с указанием бронирования и секторы обстрела орудий главного калибра (в центре) и малокалиберной артиллерии бывшей на вооружении корабля в период с 1900 до 1906 гг. (внизу)

1. Платформа круглой формы спереди и овальной сзади, из листовой стали, кованого железа и угольников. Эта платформа, закреплённая на подбашенном колодце из листовой обшивки, составленной из двух толщин листов на стыковых планках, имеет опоры шарнирного соединения качающейся орудийной рамы. По всей своей высоте она зашивается обшивкой, предназначенную служить подкладкой для вертикальной брони.

2. Гидравлический штырь из литой стали, поддерживающий платформу. Этот штырь закреплён под колодцем из листовой обшивки; он отделан бронзой и представляет собой поршень в цилиндре, несомом опорной подушкой, отлитой из стали, закреплённой на фундаменте из листовой обшивки.

3. Бронзовый сальник, прикреплённый к верхней части колодца и кольцо, отлитое из стали, с бронзовой набивкой, закреплённое по верхнему краю неподвижной башни: эти детали являются верхними направляющими элементами подвижной башни.

4. Два качающихся гидравлических пресса литой стали с бронзовыми рубашками, закреплённые на основании платформы, предназначены управлять орудием при вертикальном наведении посредством качающейся рамы.

5. Барабан наматывания цепей горизонтального наведения закреплён на подвижной шахте. Эти цепи Галля приводились в движение четырьмя гидравлическими прессами, сгруппированными два по два с каждой стороны от подвижной шахты на уровне нижней палубы. Корпуса пресса и поршни, литой стали, снабжены бронзовыми рубашками. Предусмотрены механизм автоматического регулирования горизонтального наведения, а также система предохранительных задвижек, поддерживающая башню в положении покоя, и ручной насос, позволяющий заставить медленно функционировать все гидравлические устройства.

Этот насос для 305-мм носовой башни установлен на нижней палубе, а для кормовой башни - на платформе трюма.

6. Собственно станок, литой стали, представляет собой люльку, соединённую с орудием пазами и шпонками, нагнанными при скреплении ствола в горячем состоянии.

Люлька несёт, по выходе из литейного цеха, два тормозных цилиндра, имеющих бронзовые рубашки, снабжённые крышками, сальниковыми гайками и штоками переменного сечения.

Она имеет поршень цилиндра наведения орудия. Полозья и скобы, посредством которых люлька скользит по раме, сделаны из бронзы.

7. Рама составлена из двух боковых балок литой стали, одной передней поперечной балки и цилиндра наведения орудия с бронзовой рубашкой, крышкой, сальниковой гайкой и кожаной набивкой; этот цилиндр составляет заднюю поперечную балку рамы. Рама снабжена двумя поршнями гидравлического тормоза, закреплёнными на разъёмных головах кованой стали, размещённых сзади.

8. Механизм гидравлического управления затвором, представлен прессом двойного действия, смонтированном на раме.

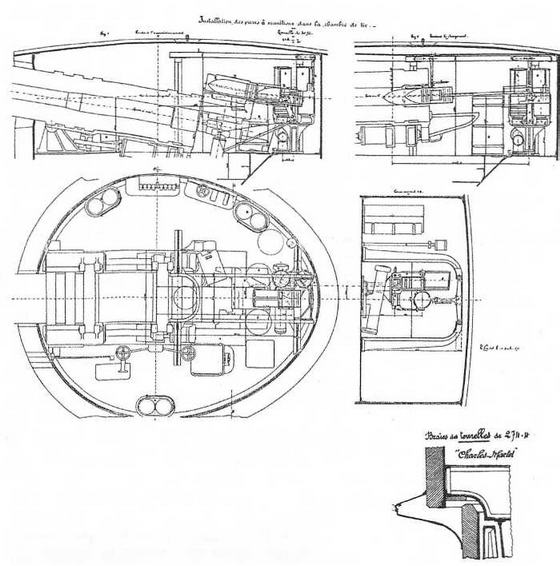

Броненосец "Шарль Мартель ". 1896 г. (Башенная установка для 30-см орудия)

9. При заряжании один зарядник литой стали с тремя отделениями принимает снаряд и два полузарядных картуза; он снабжён штырём, несущим в своей нижней части механизм управления. Этот держатель перемещается на двух направляющих параллелях и на двух горизонтальных направляющих, установленных в колодце платформы и с ним таким образом вращается. Гидравлический механизм, снабжённый полиспастом, позволяет управлять подъёмом этого зарядника.

10. Магазин боезапаса, содержит 12 зарядов для быстрого снабжения подъёмника. Этот магазин составлен поворотной платформой, опирающейся на палубу зарядного отделения посредством непрерывного ряда катков. Этот магазин принимает участие в движении вращения колодца.

11. Автоматическое устройство, управляющее спуском подъёмника, заставляло магазин поворачиваться на колодце на одну двенадцатую часть оборота во время каждого подъема зарядника, так, чтобы последовательно каждая из двенадцати обойм появлялась напротив подъёмника.

12. Два крана, установленные на колодце, предназначены снабжать магазин боеприпасов. Эти краны независимы от колодца.

13. Телескопический прибойник, установленный на вертикальном штыре, закреплённом на платформе, предназначен досылать снаряд и полузарядные картузы в ствол, так же как гидравлический банник служит для его промывки.

14. Предусмотрены все средства надёжности, необходимые для того, чтобы обезпечить быстрое и уверенное заряжание орудия без опасения несчастного случая".

27-см башни. Два 274,4-мм орудия находились в двух бортовых башнях (осевая на шпангоуте № 69). Эти башни представляют собой конструкцию, совершенно аналогичную 30-см башням, только немного меньшего размера.

Высота орудия от ГВЛ 6,7 м. Углы вертикального наведения +14° и -5°, угол горизонтального огня 180° (90°+90°). Заряжание при угле снижения - 3°. Орудие модели 1887 имело длину 46,4 калибров (12730 мм). Вес 27-см снаряда 216 кг, живая сила 7315 тм. При весе орудия 35 т, примерный вес всей установки равнялся 79,1 т. Таким образом, ради жалкого выигрыша веса в 29 тонны, к которому, правда, необходимо добавить двойную разницу в 10120 кг между 30-см орудием и 27-см орудием, а также разницу в боеприпасах, лишились единства калибра главной артиллерии. Именно этот недостаток в числе прочих критиковал Эмиль Бёртэн.

14-см башни. Восемь 138,6-мм скорострельных орудий устанавливались в одноорудийных бортовых башнях, по четыре на борт. Приблизительный вес одной башни составлял 11,215 т, из которых на долю орудия выпадало 4,58 т. Орудие модели 1891 имело длину 46 калибров (6370 мм) и углы вертикального наведения +15° и -10°.

Сектор горизонтального огня 173° для носовых орудий, 151° для орудий центральной группы и 190° для кормовых орудий. Высота огня для центральных и кормовых башен 4,25 м, носовых - 6,7 м. Как и на "Жорегибери" и "Карно", 14-см орудия снабжались винтовым затвором и унитарным заряжанием. И тому, и другому корабль был обязан инженеру F.C.M. Гюставу Канэ.

При проектировании 14-см артиллерийских установок на головном "Жорегибери" инженером Канэ был принят унитарный патрон и под него проектировалась вся башенная подача. Поскольку унитарное заряжание было новшеством для французского флота, то его принятию предшествовали многочисленные испытания скорострельности с прицеливанием. Для этих опытов давалась одна минута времени и засекалось, сколько выстрелов делает канонир. Оказалось, что 14-см орудие с унитарным патроном, как и 16-см- с раздельным, делает шесть выстрелов в минуту. По примеру "Жорегибери" унитарное заряжание 14-см калибра получили и все последующие броненосцы программы 1890 г.

Конструкция всех восьми башен идентична. Тем не менее, носовые и кормовые башни имели колодцы разной глубины. Каждая башня состояла из следующих частей:

1. Платформа из листовой обшивки.

2. Конический подбашенный колодец из листовой обшивки.

3. Деталь литой стали, соединяющая платформу и колодец; эта деталь несёт направляющее кольцо из бронзы.

4. Направляющая шахта из литой стали.

5. Штырь из литой стали в нижней части колодца.

6. Упорный подшипник с отдельным вкладышем и подушкой из бронзы.
