Но ведь можно сжимать поле не лайнером, а токопроводящей ударной волной, такие процессы происходят во Вселенной и известны астрономам. Особенность ударного сжатия в том, что оно приводит к существенному повышению температуры вещества. Начиная с некоторого предела, плотность энергии в ударной волне начинает увеличиваться только за счет температуры, а плотность вещества остается постоянной.
Ясно, что чем плотнее «упаковано» атомами вещество, тем сильнее оно «сопротивляется» сжатию. Например, такая в высшей степени упорядоченная структура, как монокристалл, сжимается УВ с давлением в миллион атмосфер всего вдвое. Повышение же температуры в мощной ударной волне приводит к тому, что молекулы вещества за фронтом волны сначала диссоциируют, а потом — ионизуются и составлявшие их атомы. Это означает, что вещество, в исходном состоянии бывшее диэлектриком, может, будучи ударно-сжатым, превратиться в проводник [42] .
42
Скачок
Вернемся к аналогии с карандашами и сделаем промежутки между ними совсем незаметными. Тогда, стоит чуть-чуть тронуть их ряд — и фронт «процесса» окажется очень далеко, а «движение вещества» будет несущественным. Если сжимаемость мала, а ионизация все же происходит, то магнитное поле сразу оказывается в проводящем веществе, которое «не успеет» сколь-нибудь заметно вытеснить поле в область сжатия — произойдет «вмораживание». Предельный случай вмораживания — ионизация вещества мощным излучением, когда среда может вообще не двигаться. Не сможет двигаться и поле, оказавшееся в такой среде после ионизации. Представим эту ситуацию, расположив между карандашами обрезки веревки — они будут моделировать силовые линии поля. Сдвинувшись, карандаши зажмут веревки между собой и двигаться дальше им можно будет только вместе. Потери на вмораживание специфичны именно для ударного сжатия, они «откусывают» поле по краям области сжатия, «уводят» из нее магнитный поток, в то время как лайнер «толкает перед собой» поле, сохраняя поток (за исключением того, что диффундирует внутрь него).
Подытожим причины, по которым применение ударной волны целесообразно для очень быстрого и очень «глубокого» сжатия магнитного поля.
1) По обе стороны ударного фронта разница плотностей мала: даже мощные волны с давлением в миллион атмосфер увеличивают плотность твердых тел лишь вдвое, а дальнейшее повышение давления сопровождается не сжатием, а ростом температуры. Малая разность плотностей означает, что при ударно-волновом сжатии не развиваются нестабильности.
2) Если нагрев при ударном сжатии значителен, возможны ионизация и скачок проводимости: перед фронтом вещество является изолятором, в котором магнитное поле распространяется со световой скоростью, а за фронтом — проводником, в котором скорость распространения поля на много порядков ниже. Такой волной, образующей замкнутое кольцо, сходящееся к центру, может сжиматься магнитное поле — как лайнером, но без нестабильностей.
3) Как вмораживание, так и диффузия приводят к потерям магнитного поля: оно «захватывается» проводящим веществом и уже далеко не полностью концентрируется в области сжатия. Становится возможным «сбрасывать» излишнее поле за фронт ударной волны, препятствуя тем самым чересчур быстрому усилению магнитного давления. Подбирая характеристики вещества (степень сжатия и проводимость в ударно-сжатом состоянии) можно регулировать «сброс» поля, согласуя тем самым закон возрастания давления поля в области сжатия с гидродинамическим давлением в ударной волне, устраняя препятствие для сжатия до сколь угодно малого радиуса. Будем, однако, помнить, что работа против сил магнитного поля (а значит, и повышение энергии поля) совершается только за счет кинетической энергии вещества. Поэтому, выбор вещества, в котором будет сжиматься поле, должен представлять компромисс: если ударное сжатие будет слишком мало (очень малы промежутки между карандашами), то все магнитное поле будет вморожено, существенного движения массы вещества не будет, а значит, не будет и заметного усиления поля в области сжатия. Если же сжатие будет слишком велико, случится то, что случается в ИВМГ: магнитное давление остановит компрессию поля, потому что быстро станет «сильнее» гидродинамического давления.
.. Непрост в экспериментальной физике переход от научной болтовни к практическим решениям. Вы знаете, что «стрелять» до бесконечности вам не позволят: и время и финансирование ограничены всегда. Не верьте лжи, что перед опытом все было рассчитано: для устройства созданного впервые слишком многие параметры, необходимые для расчетов, сомнительны. Поэтому, после арифметических вычислений (в крайнем случае — после решения простейшего дифференциального уравнения) от вас требуется твердо произнести что-либо вроде: «Рабочее тело в источнике излучения будем делать из монокристалла иодида цезия!». Основания для такого решения были следующими:
1) Если конечный размер области сжатия — около десятка микрон, то фронт ударной волны должен быть очень гладким: с неровностями, размеры которых меньше размеров этой области. Вспомнилась статья об оптических исследованиях ударных волн в монокристаллах: С. Кормер утверждал, что фронт там «гладок, как зеркало», размер неровностей не превышает микрона. В любом случае, монокристалл — наиболее упорядоченная структура вещества — «последняя линия обороны»: если не выйдет в монокристалле, то не выйдет нигде!
2) Этот монокристалл должен включать атомы с самым низким потенциалом ионизации, чтобы скачок проводимости в ударной волне был существенным. Значит — цезий.
3) Этот монокристалл должен существовать в осязаемых размерах, не стоить бешеных денег не быть ядовитым, и желательно, чтобы хотя бы некоторые его свойства были исследованы ранее.

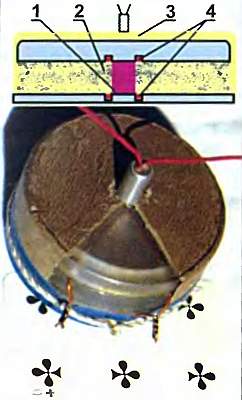

Изготовить новые устройства (цилиндрические ударно-волновые излучатели, ЦУВИ, рис. 4.25) не заняло много времени: цилиндрик монокристалла иодида цезия 1 в них был окружен кольцевым зарядом 2, детонация в котором инициировалась стаканом 3 из эластичного ВВ, через который проходили провода, соединявшие с источником питания пару медных витков 4, а в донной части — располагался детонатор.
2 марта 1983 года атмосфера на испытательной площадке была благодушная: два совместных подрыва — ВМГ и облака горючего — продемонстрировали ожидавшийся результат прибывшим на показ начальникам. Приступили к «факультативу» — испытаниям моих сборок. Все с интересом наблюдали, как собирается высоковольтная схема: магнитное поле в ЦУВИ создавалось током от разряда небольшой батареи конденсаторов. Первая сборка по каким-то причинам сработала неважно, но готовить взрывной опыт и не предусмотреть необходимость его повторения — непростительная глупость! При взрыве второй сборки лучи осциллографов рванулись вверх, «выскочив» за пределы экранов. Офицеры сообщили, что вышли из строя смесительные диоды в антеннах, стоявших в пяти метрах от взрыва. Мощность излучения по крайней мере в сто раз превысила ту, которую регистрировали в опытах с объемной детонацией! Этот опыт поставил других участников испытаний в затруднительное положение: их начальники увидели устройство размерами в десятки раз меньшее, чем объемно-детонирующие макеты, но излучавшее РЧЭМИ на два порядка большей мощности. Когда шок миновал, начались маневры, которым не приходилось слишком удивляться: от автора стали требовать описания ЦУВИ, убеждая, что оно «необходимо для отчета». Рисковать уступить такую находку, как ЦУВИ, было неразумно: не так уж часто они выпадают в жизни исследователя. Уклончивость попытались преодолеть шантажом: заявили, что диоды из строя не выходили, сигналы на осциллографах были наводками от токов запитки, РЧЭМИ вообще не было, потому как «электрончиков, электрончиков в твоем устройстве не видать», а, если не будет отчета, то и в дальнейших испытаниях офицеры участвовать не намерены. Саркастически «согласившись» с противоречивыми доводами, пришлось заметить, что, раз все это было наводками, то, действительно, нет смысла тратить время на опыты, а тем более — на написание отчета.
Разговоры о наводках продолжались много лет и «достали» настолько, что пришлось изготовить специальную демонстрационную сборку (рис. 4.26): начальное поле в ней создавалось системой постоянных магнитов, а не большими токами. Понятно, что генерируемое такой сборкой РЧЭМИ не было рекордным по мощности, но — достаточно мощным, чтобы его можно было зарегистрировать. Сладкоголосые певцы «наводок» чуть приутихли, но не заткнулись, как им настоятельно советовали, а стали списывать регистрируемые сигналы на счет электромагнитного излучения, возникающего при взрыве ВВ (хотя мощность такого излучения, по свидетельству первооткрывателей этого явления, на много порядков ниже, чем регистрировавшееся).
Попытки шантажа были, понятно, основной движущей силой такого рода маневров, но встречались и проблемы, с которыми специалистам в области боеприпасов ранее сталкиваться не приходилось…
…17 июня 1986 года, с аппарели [43] десантного корабля, группа испытателей сошла на остров Коневец в Ладожском озере. Нас ожидала подготовленная к испытаниям крылатая противокорабельная ракета П-15 [44] (рис. 4.27).
43
Опускаемая сходня
44
К 70-м годам XX века советский флот, главкомом которою был С. Горшков, стал действительно океанским, но все же и количественно и качественно он уступал ВМС США. Ставка советского ВМФ в предполагаемом столкновении с хорошо оснащенным и численно превосходящим противником делалась на применение противокорабельных ракет. СССР был впереди западных стран в создании этого оружия.
21 октября 1967 года две П-15, из числа поставленных в Египет, потопили израильский эсминец «Эйлат» (бывший английский, постройки 1944 г.). Еще через пять лет они же были запущены с индийских кораблей по береговым объектам Пакистана. Такое применение было «самодеятельностью» индийских моряков, но оно было успешным: модифицированные П-15 с инфракрасными головками самонаведения «Снегирь» «захватили» нагревшиеся на южном солнце резервуары нефтехранилища, которое после попаданий горело несколько дней.
П-15 несет на борту и горючее и окислитель для своего жидкостного ракетного двигателя, поэтому максимальная дальность стрельбы ее (42 км) уступает ракетам с турбореактивными двигателями, которые несут на борту только горючее, а в качестве окислителя используют воздух
П-15 разрабатывалась в конце 50-х и в системе ее наведения преобладали схемы на лампах. Имелись, правда, четыре полупроводниковых диода: два — в смесителе и два — в канале автоподстройки частоты. Будучи мишенью для излучателей РЧЭМИ, П-15 и сама нуждалась в цели, которую соорудили, подняв над шлюпкой «железный парус» (рис. 4.28). На дистанции 120 метров отраженный сигнал был очень мощным («больше, чем от крейсера при стрельбе в упор» — говорил офицер, обслуживавший ракету).
