Смещения массы пули к ее хвостовой части добиваются разными способами: изготовлением сердечника, не целиком из свинца, а с алюминиевой или фибровой головной частью, пустотой в головной части пули, утолщением стенок оболочки (она из более легкого металла) в головной части пули и т. д.
Охотничьи пули неэкспансивного действия, получившие в Англии название sol ds, имеют сплошную металлическую оболочку, закрывающую носовую часть и корпус. Твердый свинцовый сердечник обычно обнажен со стороны основания. Неэкспансивные пули большого калибра предназначены преимущественно для охоты на крупных и часто опасных зверей Азии и Африки, которые имеют очень грубую и толстую шкуру. Жизненно важные органы таких зверей защищены толстым слоем костей и мышц. Неэкспансивные пули большого калибра почти всегда имеют круглую головную часть. Пуля с носовой частью такой формы меньше отклоняется или меняет направление при попадании в кость или мышцы, что, в свою очередь, гарантирует более глубокое проникновение ее в зверя.
Неэкспансивные оболочечные пули меньшего калибра иногда используются для охоты на ценных пушных зверей или небольших съедобных животных и крупных птиц. Это объясняется стремлением охотников как можно меньше повредить ценный мех или мясо. Чрезмерное разрушение тканей можно предотвратить использованием остроносых пуль и патронов ручного снаряжения с меньшей скоростью пули.
Неэкспансивные пули, предназначенные, для охоты на крупного зверя, независимо от их калибра и массы, могут разрушаться или деформироваться при ударе о кость или плотную ткань.

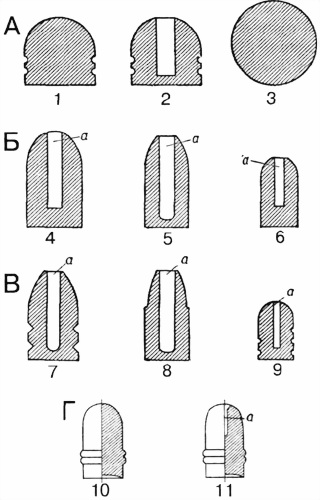

Свинцовые

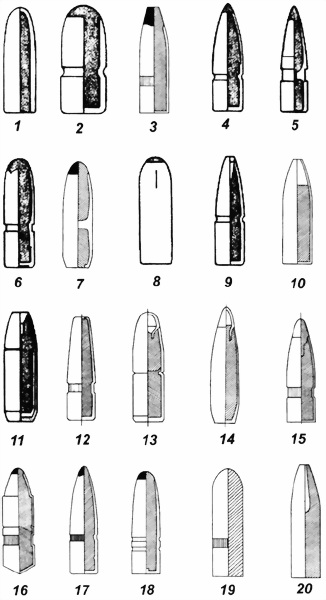

Наиболее распространенные современные конструкции пуль для винтовок и карабинов: 1 — неэкспансивная цельнооболочечная (FMJ-тип); 2 — SPRN — полуоболочечная (SP-тип) с грибовидным сердечником и закругленной головной частью (RN); 3 — SPFN — полуоболочечная (SP-тип) с плоской вершиной (Flat Nose); 4 — PSP — полуоболочечная (SP-тип) остроносая (Pointed) с уменьшенной толщиной оболочки в оживальной части; 5 — SP Spitze — полуоболочечная (SP-тип) с заостренной вершиной (Spitze Point) и отсутствием оболочки в донной части; 6 — полуоболочечная с надрезами оболочки лепестковой формы и уменьшенной толщиной оболочки в оживальной части; 7 — полуоболочечная двухкамерная с отсутствием оболочки в донной части; 8 — полуоболочечная с надрезами в головной части оболочки; 9 — HPFN — с отверстием в оболочке, полостью в головной части (HP-тип) и плоской вершиной (Flat Nose); 10 — с отверстием и пустотой в головной части (НР-тип); 11 — с отверстием в оболочке (HP), цилиндроконической полостью в носовой части, уплощенной вершиной (FN), двойной оболочкой в задней части и конусовидным основанием (ВТ, Boat tail); 12 — с небольшой полостью на вершине, образованной выступом оболочки (НР-тип); 13 — с пустотой в головной части (HP), прикрытой колпачком, поперечной складкой оболочки (Н-тип); 14 — с пустотелым колпачком в головной части (HP-тип) и конусовидным основанием (ВТ); 15 — с клином из другого материала в головной части; 16 — с двойным сердечником, т. е. с соприкасающимися сердечниками из свинца разной твердости; 17 — с механическим упрочнением соединения сердечника и оболочки; 18 — полуоболочечная пуля с утолщенной оболочкой и химически упрочненным соединением сердечника и оболочки; 19 — монолитная пуля из медного сплава (Solid); 20 — с корпусом из медного сплава и полостью в головной части.

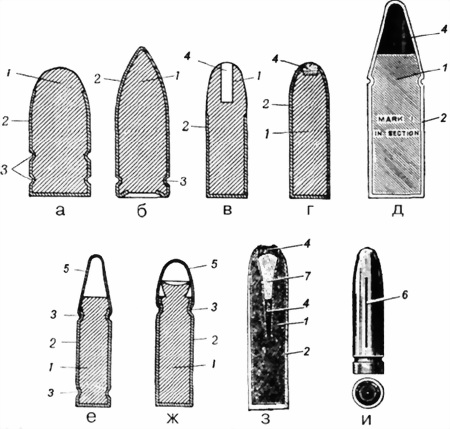

Оболочечные пули старых образцов: а — полуоболочечная SP-типа с зафугленной формой головной части (SPRN — Soft Point Round Nose) калибра.577; б — цельнооболочечная калибра типа FMJ (Full Metall Jacket) калибра.500; в — полуоболочечная SP-типа с пустотой в головной части (SPHP — Soft Point Hollow Point); г — экспансивная типа D с отверстием в закругленной головной части, заполненной воском; д — экспансивная пуля HP-типа с полостью в головной части калибра.476 Лесли Тейлора; е — экспансивная HP-типа с баллистическим наконечником калибра.360 Вестли Ричардса; ж — экспансивная HP-типа с баллистическим наконечником калибра.318 Лесли Тейлора; з — экспансивная НР-типа с клином калибра.375 Н&Н; и — оболочечная экспансивная FMJ-типа с надрезами на оболочке и свинцовым сердечником калибра.303: 1 — свинцовый сердечник; 2 — оболочка; 3 — поперечная кольцевая канавка для переламывания пули в теле животного; 4 — полость; 5 — баллистический наконечник; 6 — надрезы на оболочке.
Основные конструкции отечественных пуль для нарезного охотничьего оружия: а — свинцовая безоболочечная для малокалиберного патрона кольцевого воспламенения; б — FMJBT— цельнооболочечеая неэкспансивная FMJ-типа со свинцовым сердечником и конусовидным основанием (Boat tail); в — цельнооболочечеая неэкспансивная FMJ-типа со стальным сердечником и свинцовой рубашкой; г — SPBT — полуоболочечная экспансивная SP-типа с конусовидным основанием (ВТ); д и е — экспансивные с полостью в головной части НР-типа: 1 — оболочка; 2 — сердечник; 3 — рубашка; 4 — полость.
1.9.3.1. Калибр и обозначения патронов
В большинстве стран калибр нарезного оружия выражается в миллиметрах и его долях (обычно с точностью до второго знака после запятой при записи в виде десятичной дроби). В Великобритании и США, а также в странах, где принята английская система мер, калибр обозначается в долях дюйма — в тысячных долях в Великобритании и в сотых в США, причем написанные обозначения имеют своеобразный вид — десятичная дробь записывается как целое число с точкой впереди (например, обозначение калибра 0,3" = 7,62 мм, имеет вид.30 или.300). Калибр обозначается также и в линиях, соотношения при этом таковы: 1"=25,4 мм, 1 линия=2,54 мм. Так, трехлинейная винтовка С. И. Мосина имеет калибр 3x2,54=7,62 мм, а калибры три линии, 30, 300, 7,62 равны между собой. В последнее время точку перед обозначением калибров в Англии и США не ставят. Например, калибр 410 соответствует 10,41 мм.
Обычно обозначения калибров в дюймовой системе в миллиметры не переводятся, так как они часто бывают или приблизительными, или условными, являясь лишь символом данного патрона, а не носителем информации об истинной величине калибра. Так, при формальном переводе в миллиметры, например обозначения.38, получается величина 9,65 мм. Но это несуществующий калибр — условное обозначение.38 имеют в действительности 9-мм патроны, используемые в оружии с истинным калибром, равным 8,83 мм. Главная причина расхождений заключается в измерении диаметра канала ствола — по нарезам или по полям. Поэтому один и тот же калибр может обозначаться по-разному. Так, у винтовки 5,6 мм он иногда обозначается 5,45 мм — это измерение калибра по полям: у трехлинейного патрона 7,62x53 диаметр ведущей части пули 7,92 мм. Вообще, у отечественных патронов диаметры ведущих частей пули больше калибра(табл. 18). В результате в мировой практике принята смешанная система обозначений, при которой данный патрон обозначается так, как он был обозначен в стране, выпустившей его.
Как известно, патроны одного калибра, но с гильзами разных размеров и форм, с фланцами или проточками около дна абсолютно невзаимозаменяемы. Поэтому в наши дни обозначение одних лишь калибров без характеристики гильзы было бы очень скудной информацией, почти ни о чем не говорящей. Сведения, приводимые после обозначения калибра — это длина гильзы в миллиметрах и ее тип (фланцевые или рантовые гильзы в международной практике обозначаются латинской буквой R — от немецкого слова «Rand»). Бесфланцевые гильзы, как особенно широко распространенные в наши дни, обычно не обозначаются. Таким образом, отечественные охотничьи патроны должны иметь обозначения, например 7,62x53R и 7,62x51.
Таблица 18
Характеристики отечественных патронов для нарезного оружия
| Характеристики | Патроны | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5,6-мм кольц. воспл. | 5,6x39 ГОСТ 20808-75 | 7,62x39-9,7 ТУ-3-3.2207-89 | 7,62x39-8 РАГ 771.222.004 ТУ | 7,62x51 ГОСТ 21169-75 или ТУ 3.1604-84 | 7,62x53 ТУ-3.526-84 | 7,62x39-9,7 образца 1943 г. | 8,2x66М | 9x53 ГОСТ 20808-75 | 9,3x64 опытный | |
| Калибр, мм | 5,6 | 5,6 | 7,62 | 7,62 | 7,62 | 7,62 | 7,62 | 8,2 | 9 | 9,3 |
| Масса пули, г | 2,6 | 3,5 | 9,7 | 8 | 9,7 | 13 | 8 | 9,6 | 15 | 17,5 |
| Начальная скорость пули, м/с | 320 | 900 | 650 | 740 | 820 | 695 | 613 | 650 | 745 | |
| Максимальное давление пороховых газов, не более, кгс/см^2 | 1300 | 3050 | 3050 | 3050 | 3400 | 3100 | 2600 | 3800 | ||
| Энергия пули, кгс/м: | ||||||||||
| дульная | 15 | 161 | 220 | 225 | 374 | 380 | 220 | 354 | 520 | |
| на дистанции 100 м | 12 | 107 | 163 | 178 | 272 | 314 | 157 | 238 | 402 | |
| на дистанции 200 м | – | 69 | 116 | 135 | 198 | 256 | 135 | 157 | 319 | |
| на дистанции 300 м | – | 43 | 81 | 102 | 143 | 208 | 102 | 107 | 254 | |
| Превышение траектории полета пули над линией прицеливания, см, на дистанции, м: | ||||||||||
| на дистанции 100 м | 13 | 1,9 | 1,6 | 2,14 | 3,5 | |||||
| на дистанции 200 м | 78 | 10,8 | 7,8 | 9,8 | 15,6 | |||||
| на дистанции 300 м | 196 | 32 | 20 | 24 | 45 | |||||
| Поперечник рассеивания пуль, см, на дистанции, м: | ||||||||||
| на дистанции 100 м | 7,2 | 5,5 | 4,6 | 4,4 | 14 | 6,1 | ||||
| на дистанции 200 м | 15 | 10 | 9,6 | 6,4 | 23 | 12 | ||||
| на дистанции 300 м | 23 | 15 | 18,6 | 9,6 | 45 | 17,2 | ||||
| Масса отстреливаемых животных, кг | 0,2–3,0 | 20-60 | 60-150 | 60-200 | 100-250 | 100-250 | 200-400 | 250-500 | ||
| на дальности эффективного применения, м | 50 | 200 | 150 | 300 | 250 | 250 | 150 | 300 |
Таблица 18 (продолжение)
| Характеристики | Патроны | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5,6-мм кольц. воспл. | 5,6x39 ГОСТ 20808-75 | 7,62x39-9,7 ТУ-3-3.2207-89 | 7,62x39-8 РАГ 771.222.004 ТУ | 7,62x51 ГОСТ 21169-75 или ТУ 3.1604-84 | 7,62x53 ТУ-3.526-84 | 7,62x39-9,7 образца 1943 г. | 8,2x66М | 9x53 ГОСТ 20808-75 | 9,3x64 опытный | |
| Калибр | 5,6 | 5,6 | 7,62 | 7,62 | 7,62 | 7,62 | 7,62 | 8,2 | 9 | 9,3 |
| Тип пули | свинцовая | полуоболочечная | полуоболочечная | оболочечная с надрезами | полуоболочечная | полуоболочечная | полуоболочечная | полуоболочечная | полуоболочечная | |
| Диаметр ведущей части пули, мм | 5,75 | 5,67 | – | 7,83 | 7,92 | – | 8,5 | 9,27 | – | |
| Длина гильзы, мм | 15,6 | 38,7 | – | – | 51 | 53 | – | 66,6 | 53 | – |
| Длина патрона, мм | 25,5 | 48,7 | 56,0 | 56,0 | 72 | 76 | 56 | 78 | 67 | – |
| Объем зарядной каморы, см^3 | 0,247 | 1,9 | – | 3,2 | 3,65 | – | 4,6 | 3,65 | – | |
| Начальная скорость пули, м/с | 320 | 900 | 650 | 740 | 820 | 695 | 613 | 650 | 745 | |
| Максимальное давление пороховых газов, не более, кгс/см^2 | 1300 | 3050 | 3050 | 3050 | 3400 | 3100 | 2600 | 3800 | ||
| Масса пули, г | 2,6 | 3,5 | 9,7 | 8 | 9,7 | 13 | 8 | 9,6 | 15 | 17,5 |
| Масса патрона, г | 3,5 | 11,3 | 18 | 16,5 | 25 | 26 | 16,5 | 29 | 38 | |
| Масса отстреливаемых животных (кг) | 0,2–3,0 | 20-60 | 60-150 | 60-200 | 100-250 | 100-250 | 200-400 | 250-500 | ||
| на дальности эффективного применения, м | 50 | 200 | 150 | 300 | 250 | 250 | 150 | 300 | ||
| Упаковка, количество | п*, 50 шт.; к*, 50 шт. | к, 20 шт. | к, 20 шт. | к, 20 шт. | к, 10 шт. | к, 20 шт. | к, 20 шт. | к, 20 шт. | ||
| Основные виды оружия | ** | карабин "Барс" | карабин СС | карабин СС | "Медведь-3", "Лось-4" | СВТ, СВД, О-44 | карабин СС | "Медведь", "Лось" | "Лось-8", МЦ19-09 |
