Операционная система UNIX

Смысл виртуальной памяти заключается в том, что каждый процесс выполняется в собственном виртуальном адресном пространстве. Виртуальное адресное пространство — настоящий рай для процесса. Во-первых, у процесса создается ощущение исключительности — ведь все адресное пространство принадлежит только ему. Во-вторых, он больше не ограничен объемом физической памяти — виртуальная память может значительно превышать физическую. В результате процессы становятся изолированными друг от друга и не имеют возможности (даже при желании) "хозяйничать" в адресном пространстве соседа. Физическая память распределяется максимально эффективно — она не зависит от распределения виртуальной памяти отдельного процесса.

Очевидно, что для реализации виртуальной памяти необходим управляемый механизм отображения виртуального адреса в физический. В современных компьютерных системах процесс отображения выполняется на аппаратном уровне (с помощью обеспечивая высокую скорость трансляции. Операционная система осуществляет управление этим процессом.

Современные процессоры, как правило, поддерживают объединение адресного пространства в области переменного размера — сегменты и области фиксированного размера — страницы. При этом для каждого сегмента или страницы может быть задано собственное отображение виртуальных адресов в физические.

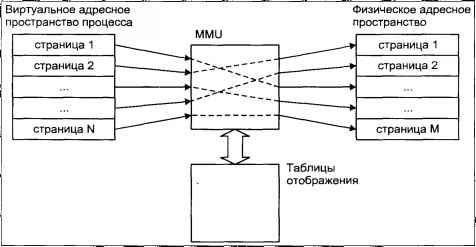

На рис. 3.4 показана взаимосвязь между виртуальным и физическим адресным пространством. Виртуальное адресное пространство процесса, как правило, является последовательным в рамках уже знакомых нам сегментов — кода, данных, стека и библиотек. Расположение соответствующих областей физической памяти может иметь фрагментированный характер, позволяя оптимально распределять память между процессами.

Рис. 3.4. Виртуальная и физическая память

Размер виртуальной памяти может существенно превышать размер физической за счет использования вторичной памяти или области свопинга — как правило, дискового пространства, где могут сохраняться временно не используемые участки адресного пространства процесса. Например, если при выполнении процесса происходит обращение к виртуальному адресу, для которого присутствует соответствующая страница физической памяти, операция чтения или записи завершится успешно. Если страница в оперативной памяти отсутствует, процессор генерирует аппаратное прерывание, называемое страничной ошибкой (page fault), в ответ на которое ядро определяет положение сохраненного содержимого страницы в области свопинга, считывает страницу в память, устанавливает параметры отображения виртуальных адресов в физические и сообщает процессору о необходимости повторить операцию. Все эти действия невидимы для приложения, которое работает с виртуальной памятью.

Механизм отображения виртуальных адресов в физические (трансляция адреса) существенным образом зависит от конкретной аппаратной реализации. Чтобы наше обсуждение не носило слишком абстрактного характера, в этом разделе рассмотрим механизм отображения виртуальных адресов в физические в операционной системе SCO UNIX на примере семейства процессоров Intel. Однако, как и для остальных подсистем UNIX, основные принципы отличаются мало, и данное изложение поможет читателю представить механизмы управления памятью и разобраться, при необходимости, в конкретной реализации.

Сегменты

Семейство процессоров Intel позволяет разделить память на несколько логических частей, называемых сегментами. При этом адресное пространство процесса может быть представлено в виде нескольких логических сегментов, каждый из которых состоит из непрерывной последовательности адресов, лежащих в заданном диапазоне. Трансляция адресов, основанная на сегментации, предусматривает однозначное отображение адресов сегмента в непрерывную последовательность физических адресов. Виртуальный адрес при этом состоит из двух частей: селектора сегмента и смещения относительно начала сегмента. Селектор (точнее, поле селектора INDEX) указывает на так называемый дескриптор сегмента, содержащий такие параметры, как его расположение в памяти, размер и права доступа.

Процессор поддерживает косвенную адресацию сегментов через дескрипторы сегментов, которые располагаются в специальных таблицах — областях памяти, на которые указывают предназначенные для этого регистры процессора. Ядро операционной системы отвечает за заполнение этих таблиц и установку значений регистров. Другими словами, ядро задает отображение, а процессор выполняет отображение на аппаратном уровне. Благодаря такой косвенной адресации логические сегменты защищены друг от друга, что обеспечивает целостность адресного пространства процесса и ядра.

Дескрипторы сегментов расположены в двух системных таблицах — локальной таблице дескрипторов (Local Descriptor Table — LDT) и глобальной таблице дескрипторов (Global Descriptor Table — GDT). Как следует из названия, LDT обеспечивает трансляцию виртуальных адресов сегментов процесса, в то время как GDT обслуживает адресное пространство ядра (например, при обработке системного вызова или прерывания). Для каждого процесса создается собственная LDT, в то время как GDT разделяется всеми процессами. Информация о таблице, на которую указывает селектор, находится в самом селекторе, вид которого представлен на рис. 3.5.

Рис. 3.5. Селектор сегмента

Если бит TI равен 0, то селектор указывает на GDT, в противном случае используется LDT. Поле RPL задает уровень привилегий сегмента и является одним из механизмов обеспечения защиты сегментов. Например, если процесс, находясь в режиме задачи, попытается обратиться к сегменту, принадлежащему ядру, процессор сгенерирует особую ситуацию, в ответ на это ядро отправит процессу сигнал SIGSEGV.

Каждая запись LDT или GDT является дескриптором сегмента. Определено несколько типов дескрипторов, используемых для сегментов кода, данных и стека, а также ряд дескрипторов, с помощью которых обеспечивается многозадачность и передача управления от непривилегированной задачи, например, процесса в режиме задачи, к привилегированной задаче, например, ядру. Дескрипторы, используемые в последнем случае, называются шлюзами.

Дескрипторы сегментов (кода, данных, стека) имеют несколько полей:

Базовый адрес	В этом поле хранится 32-битный адрес начала сегмента. Процессор добавляет к нему смещение и получает 32-битный линейный адрес.
Предел	Это поле определяет размер сегмента. Если результирующий линейный адрес выходит за пределы сегмента, процессор генерирует особую ситуацию. Границы сегмента позволяют процессору обнаруживать такие распространенные ошибки, как переполнение стека, неверные указатели, неверные адреса вызовов и переходов. В случае, когда операционная система считает, что обращение за пределы сегмента не является ошибкой (например, при переполнении стека), она может расширить сегмент путем выделения дополнительной памяти и запросить выполнение команды вновь.
Привилегии	Это поле, имеющее название Descriptor Privilege Level (DPL), определяет уровень привилегий сегмента и используется совместно с полем RPL селектора для разрешения или запрещения доступа к сегменту. Для получения доступа к сегменту задача должна иметь по крайней мере такой же уровень привилегий, как и сегмент, т.е. RPL >= DPL.
Признак присутствия	Этот бит обеспечивает один из механизмов реализации виртуальной памяти. Если бит не установлен, при попытке обращения к сегменту процессор генерирует особую ситуацию отсутствия сегмента, позволяя ядру подгрузить сегмент из вторичной памяти и вновь повторить инструкцию, не затрагивая при этом выполнение процесса. Однако в большинстве современных версий UNIX виртуальная память основана на страничном механизме, при котором сегмент всегда присутствует в памяти, а обмен между оперативной и вторичной памятью происходит на уровне страниц.
Тип	Это поле определяет тип сегмента. Процессор проверяет тип сегмента на соответствие исполняемой команде. Это, в частности, не позволяет интерпретировать информацию сегмента данных как инструкции процессора.
Права доступа	Это поле определяет права доступа, ограничивающие множество операций, которые можно производить с сегментом. Например, сегмент кода обычно отмечается как исполняемый и читаемый. Сегменты данных могут иметь право доступа только для чтения, или для чтения и записи.
