Оружие из Дамаска и булата
Шрифт:
Прежде чем ставить точку, нужно обязательно упомянуть о чрезвычайно интересной разновидности сварочного Дамаска - так называемом «русском укладе».
Фактически, этим словом назывался весь производственный цикл от получения исходного материала до выделки собственно клиночного материала, равно как и он сам. Технология уникальна и не отмечена больше нигде в мире, причем она практиковалась в глухих углах России еще в начале XIX века. Она была в подробностях описана французским путешественником Фуллоном. Суть такова (по материалам статей И. Таганова и В. Иванова): губчатый «каравай» сырцового железа уплотнялся ковкой, после чего в течение определенного времени подвергался науглероживанию в горне в верхних слоях древесного угля. Затем раскаленный слиток погружали в чан с ледяным рассолом (соль заметно повышает скорость охлаждения), после чего каленые «насухо» высокоуглеродистые корочки отбивались молотом. Цикл повторяли многократно, пока не набиралось достаточно корок. Их сортировали на глаз по содержанию углерода и укладывали в стопку
Известно, что русский уклад высоко ценился в Европе, где собственные традиции изготовления холодного оружия были весьма глубоки. В царствование Иоанна Грозного экспорт уклада достиг максимальных размеров, а производили его во многих регионах России. В документах чаще всего упоминаются московский, тульский и устюженский уклады.
Впрочем, чисто «дамасской» назвать технологию уклада трудно, так как ему присущи черты, скорее, серых булатов, при выделке которых также происходит пайка среднеуглеродистой стали высокоуглеродистой. Отсюда и великолепные боевые качества, присущие лишь наилучшим сортам классического сварочного дамаска.
Будущее Дамаска предстает в довольно радужных тонах, хотя его активно «подпирают» сверхсовременные материалы наподобие порошковых композитов или аморфных сплавов (так называемого «стального стекла»). Вполне вероятно, они отнимут пальму первенства даже у булата - до тех пор, пока его не научатся варить с легирующими добавками (хотя славянский хоролуг, в составе которого используется никельсодержащее метеоритное железо, уже может считаться таковым). И потом: вопросы прочности - это одно, но красота остается красотой, а уж в этой области со сварочными клинками не может поспорить ничто.
Глава 4.
Японский дамаск
Я любуюсь мечом Юаня трех сяку длиной.
Когда он рубит-это подобно
Разрубанию весеннего ветерка
Сверканием молнии.
Особенности японских клинков
С точки зрения технологии, японские клинки делались и делаются по сей день из сварочного дамаска с огромным, до сотни тысяч, количеством слоев, а потому чрезвычайно плотного и высокопрочного. Имея притом впечатляющее содержание углерода, чудесный материал приобретал в руках искушенного воина поистине инфернальную силу. Однако прежде чем переходить непосредственно к рассмотрению приемов и способов изготовления легендарного оружия, следует отметить ряд присущих ему своеобразных моментов, а именно:
под определение нихон-то, что в дословном переводе означает просто «японский меч», в Стране восходящего солнца попадают абсолютно все типы холодного клинкового оружия, включая копья и алебарды. То есть решительно всякий предмет, имеющий оточенный стальной клинок, автоматически считается «нихон-то». Это, так сказать, клановая фамилия, а конкретная разновидность уточняется отдельно;
* традиционно большинство японских клинков изготавливались по единой технологии, отработанной в течение столетий. Любые отклонения носили непринципиальный характер, и едва ли не с X века до наших дней тянется неразрывная нить бесценного опыта. Поэтому даже теперь штучная (не промышленная) выделка самурайских мечей или, к примеру, эксклюзивных кухонных ножей производится так и только так;
* японский дамаск отличается от всех прочих тем, что сварке подвергаются слои металла с одинаковым содержанием углерода, а не привычная для Европы и Азии разносортица из железа и крепкой стали;
* полоса клинка всегда куется с использованием нескольких сортов дамаска, причем наиболее высокоуглеродистые образуют внешнюю оболочку и лезвие, тогда как внутри располагается пластичный фрагмент. Это позволяет говорить о японских клинках как о составных, что сближает их со скандинавскими;
любой японский клинок, претендующий на звание традиционного, представляет собой целый комплекс скрупулезно соблюденных параметров, начиная от геометрических очертаний и заканчивая полированной вручную зеркальной поверхностью и бритвенной заточкой. В этом нерушимом единстве существенную роль играет пресловутый хамон – та самая волнистая линия вдоль лезвия, что появляется как результат хитроумной закалки, и которую так любят изображать художники, дабы у зрителя не осталось сомнений относительно принадлежности меча. Строго говоря, в японском холодном оружии вообще все подчиняется строжайшему регламенту, где учтены и стиль оплетки рукояти, и декор распоследнего пояска на ножнах. Но, к великому сожалению, такая
занимательнейшая информация выпадает из тематики данной книги;* в отличие от иных традиций, поверхность японского дамаска никогда не подвергается химической обработке для выявления рисунка. Узор просматривается лишь в небольшой зоне светового блика на полированном металле, а искусство созерцания клинка образует отдельный, весьма утонченный жанр со своими приемами и нюансами.
Итак, имея в виду почти полную идентичность различных типов японских клинков в технологическом плане, давайте ограничимся подробным рассмотрением наиболее яркого и известного представителя славного семейства - большого самурайского меча дай-то (дословно: «большой меч»). Воистину, трудно отыскать в анналах истории грешного человечества другое оружие, обладающее настолько явным, испытанным в веках комплексом смертоносных характеристик, выдвигающих его на первое место по эффективности и универсальности применения. Поглядим на нашего героя поближе, так сказать, в упор.
Коль скоро речь зашла конкретно о мече, стоит уточнить, что на протяжении веков сформировались две его основные разновидности - тати и катана. Более длинный и заметно сильнее изогнутый тати также и более древний. Его носили слева как саблю, но высоко у пояса и почти горизонтально, на коротких ремнях.
Тати - оружие всадника и воина в доспехах, а также атрибут торжественного парадного облачения, в качестве какового он и дожил до наших суетных дней, когда столкновения больших самурайских армий происходят исключительно на киноэкране.

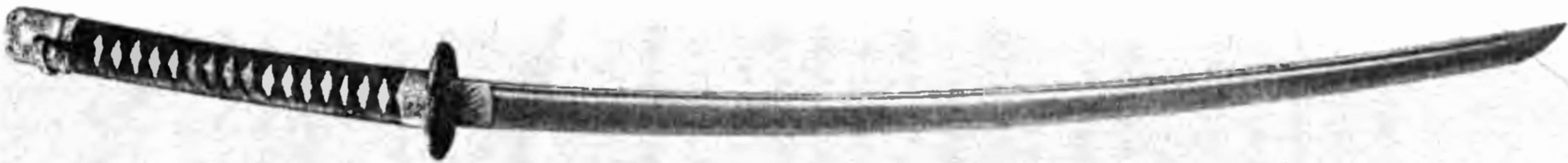

Катана младше и проще, ее декор редко способен соперничать с роскошными тати в силу несколько иного назначения - этот тип оружия стал преобладающим в мирную Эдосскую эпоху, когда железная воля Иэясу Токугавы окончательно сковала страну в единое целое, положив конец нескончаемым гражданским войнам и смутам. Катана - чаще всего принадлежность гражданского человека и повседневного костюма, так как носят ее, заткнув за пояс, а при доспехах это невозможно, во всяком случае, затруднительно. Клинок короче и прямее, оформление рукояти также чуточку иное. Разумеется, габариты и степень кривизны могут изменяться в ту или иную сторону, но общие принципы остаются неизменными. Взглянем на клинок катаны в его первозданном виде: средняя величина прогиба полосы равна ее ширине, а для тати этот размер удваивается или даже утраивается. Длина рабочей части составляет (для катаны) 70-80 см. Длина хвостовика - от 18 до 24 см. Толщина у рукояти доходит до 10 мм, но подобные тяжелые клинки встречаются только у ранних, сугубо военных тати, обычно же - не более 8 мм. Это следует помнить современным отечественным любителям изготовления реплик, отчего-то склонным полагать цифру 5 мм вполне достаточной. К острию толщина клинка плавно и равномерно сбегает до 3-4 мм. Максимальный прогиб (сори) полосы может быть смещен относительно центра либо к рукоятке, либо к острию. В первом случае говорят о коси-зори или бизен-зори, поскольку данный стиль употреблялся в знаменитой своими оружейниками провинции Бизен, а форму клинков второго типа именуют саки-зори (саки - «острие, вершина»), но подобный изгиб редок среди мечей и характерен для нагинаты. Если точка наибольшего прогиба расположена посередине, такая форма называется тории зори или кё-зори. Тории - ритуальные ворота с плавно изогнутой верхней перекладиной, один из основных атрибутов древней религии Синто, а «Кё» - другое наименование провинции Ямасиро, известной подобными клинками. Прямая, точно струна, форма полосы называется му-зори. «Му» означает отрицание, отсутствие чего-либо, в данном случае - прогиба. Некоторые редкие типы старинных ножей (танто, айкути) могли иметь обратный, ятагаяный изгиб, обозначаемый термином учи-дзори или такено-ко-зори, «Учи» - «внутренний», «такеноко» - «росток бамбука». Вообще же известно пять канонизированных традиций или школ изготовления мечей. В эту пятерку (Гокадэн) входят, помимо названных Бизэн-дэн и Ямасиро-дэн, также Ямато-дэн, Мино-дэн и Соею-дэн.
Структура клинка

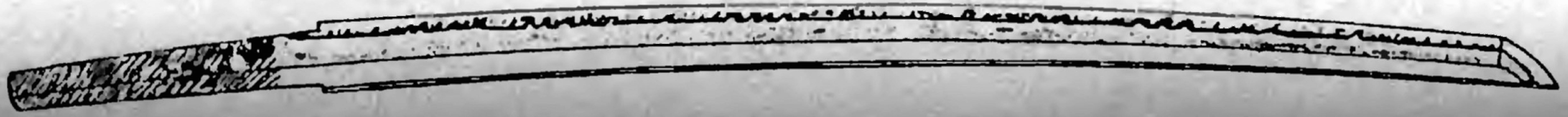

Теперь, поскольку нас интересует главным образом металлургия клинков, рассмотрим оригинальные составляющие японского дамаска, не встречающиеся более почти нигде. Возьмем для примера увеличенный фрагмент того же меча. Передвигаясь слева на право, мы видим следующие зоны и детали на его поверхности:
* Ха – режущая кромка, лезвие, заточенное вручную до немыслимой остроты, соизмеримой с остротой лучших булатных клинков. Известно, что японские мечи способны разрезать в воздухе шелковые платки ничуть не хуже индийского булата.
