Оружие современной пехоты. Иллюстрированный справочник Часть I

Ударный механизм – курковый, с открытым курком и расположенной в рукоятке винтовой боевой пружиной (она же служит пружиной защелки магазина).

Спусковой механизм, как и в «Вальтер» РР, – двойного действия, т.е. допускает стрельбу самовзводом и с предварительным взведением курка. Усилие спуска – соответственно 6,5 и 2,5 кг. Разобщитель служит автоматическим предохранителем от выстрела при не полностью запертом затворе. Флажковый предохранитель смонтирован на затворе слева. Он не изолирует ударник от курка, однако безопасный спуск возможен. В нижнем положении предохранитель запирает ударник и освобождает курок с боевого взвода. Режим самовзвода и возможность ношения пистолета с патроном в патроннике были существенным новшеством для военного пистолета. Выбрасыватель смонтирован открыто вверху слева. Имелась затворная задержка, поднимаемая выступом подавателя магазина по израсходовании патронов.

С 1963 г. модернизированный пистолет с облегченной рамкой из алюминиевого сплава и автоматическим предохранителем ударника состоял на вооружении бундесвера под обозначением Р-1, а также выпускался в качестве коммерческого. Р-1 поставлялся в Австрию, Данию, Норвегию, Португалию, Чили. Р.38 военного и послевоенного выпуска встречаются в Ливане, Пакистане, Мозамбике, ЮАР, а также в Заире, Республике Чад и других странах.

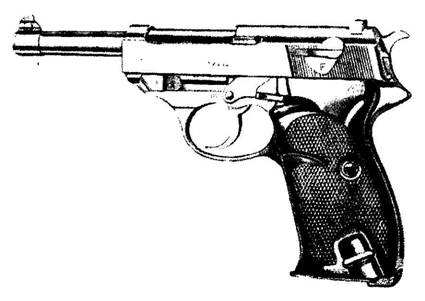

Пистолет Р-1 «Вольтер»

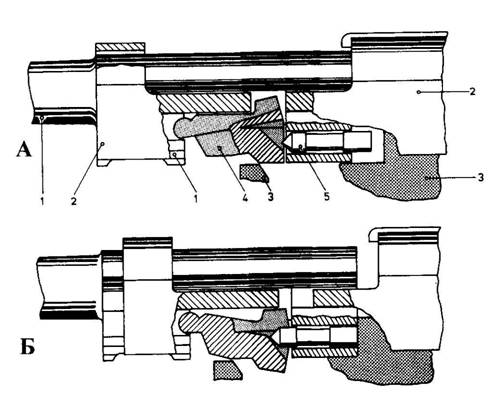

Схема работы системы запирания пистолета Р.38 (Р1) «Вальтер»: А – канал ствола заперт, Б – канал ствола открыт; 1 – ствол, 2 – затвор, 3 – рамка, 4 – личинка, 5 – отпирающий стержень

Впоследствии пистолет прошел еще ряд модернизаций. Так, с 1974 г. выпускается модель Р-4, отличающаяся укороченным до 110 мм стволом и облегченной рамкой. Передняя грань курка получила особую выемку: если спусковой крючок не полностью выжат, хвост ударника находится напротив выемки, и срыв курка с шептала не может привести к выстрелу. При выжатом крючке хвост ударника поднимается в боевое положение. Р-4 имеет массу 800 г, длину 200 мм при длине ствола 110 мм, магазин на 8 патронов.

Характеристики

Патрон – 9x19 «парабеллум»

Масса – 772 г (неснаряженный), 878 (с патронами)

Длина – 218 мм

Длина ствола – 124 мм

Высота – 136 мм

Нарезы – 6 нарезов (правосторонние), шаг 254 мм

Прицелы – мушка и целик

Начальная скорость пули – 370 м/с

Дульная энергия пули – 547 Дж

Емкость магазина – 8 патронов

9-мм пистолет «Вальтер» Р-5

Одним из наиболее интересных потомков Р.38 стала 9-мм модель Р-5 «Вальтер» (1975 г.) с несколько измененным затвором, рычагом безопасного спуска курка на рамке вместо флажкового предохранителя и укороченным стволом. Эта модель была разработана с целью создания надежного и безопасного оружия для армии и полиции. Основные требования были составлены полицией ФРГ, которая хотела получить самовзводное оружие, безопасное при обращении, не требующее выключения громоздких предохранительных механизмов перед нажатием на спусковой крючок.

Р-5 в целом сохранила схему базового пистолета, но имеет более современный дизайн. Предохранительный механизм выполняем четыре операции. Ударник удерживается вне контакта с курком до тех пор, пока курок не будет освобожден нажатием на спусковой крючок. До момента выстрела ударник удерживается напротив выреза на поверхности курка, и при случайном спуске курка он не нанесет удара по головке ударника. Спусковая тяга отсоединяется, если затвор не находится в переднем положении и ствол не сцеплен с ним. Курок воздействует на ударник только тогда, когда затвор находится в крайнем переднем (запертом) положении, а спусковой крючок полностью нажат Во всех других случаях, включая падение пистолета, резкие удары по нему и случайное освобождение курка при его небрежном ручном взведении, обеспечивается полная безопасность пистолета.

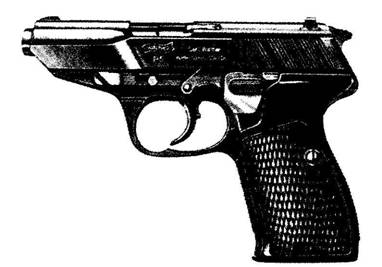

Пистолет Р-5 «Вальтер»

Обводы пистолета дополнительно сглажены. На торцах рукоятки нанесена насечка для лучшей устойчивости пистолета в ладони при выстреле. Спуковая скоба несколько увеличена.

Р5 экспортируется в Португалию, США, Латинскую Америку, Нигерию, Голландию. В 1988 г. появилась укороченная на 10 мм и облегченная на 55 г Р-5 «Компакт» с алюминиевой рамкой, скругленной головкой курка, деревянными щечками рукоятки. Еще год спустя фирма выпустила модель Р1-А1 – модификация Р-5 со смонтированным в затворе-кожухе кнопочным предохранителем, запирающим ударник. Р1-А1 со стальной рамкой весил 810 г. Характеристики Патрон – 9x19 «парабеллум» Масса – 795 г (неснаряженный); 885 г (снаряженный) Длина – 181 мм Высота – 129 мм Ширина – 32 мм Длина ствола – 90 мм Нарезы – 6 нарезов (правосторонние) Емкость магазина – 8 патронов

Р 99 «Вальтер»

С 1994 г. группа конструкторов под руководством Хорста Веспа вела разработку пистолета с целью предложить его правоохранительным органам ФРГ. Первый боевой образец под патрон 9x19 «парабеллум» фирма «Вальтер» представила в 1996 г. под обозначением Р99. И хотя Р99 так и не поступил пока на вооружение армии или правоохранительных органов, он интересен как отражение некоторых направлений развития боевого личного оружия.

В соответствии с тенденцией выполнять личное оружие наиболее «обтекаемым», пистолет почти не имеет выступающих элементов, органы управления выполнены заподлицо с обводами оружия.

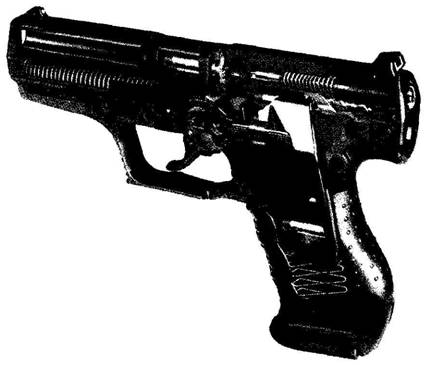

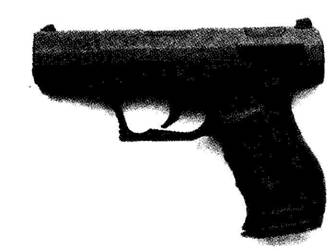

Пистолет Р99 «Вальтер»

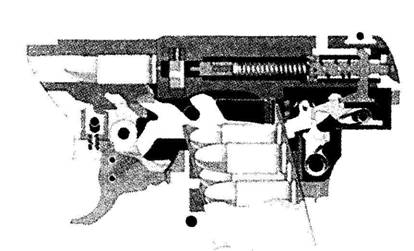

Схема устройства пистолета Р99

Автоматика пистолета и система запирания канала ствола выполнены по схеме «Браунинг Хай Пауэр». Запирание производится за счет сцепления прямоугольного выступа казенной части ствола с пазом окна затвора-кожуха. При движении ствола и затвора назад происходит снижение казенной части ствола (за счет взаимодействия его нижнего прилива с поперечной планкой стальной вставки в рамку) и расцепление с затвором. Ограничителем движения ствола и всей подвижной системы вперед служит подпружиненный замыкатель ствола – его вертикальный ползун выполнен заподлицо с обеих сторон посередине рамки. Затвор-кожух выполнен из стальной поковки, сзади закрыт пластиковой крышкой, вставляемой в его вертикальные пазы. Вся конструкция выполнена по модульному принципу, позволяющему модифицировать оружие в широких пределах. Сборка возвратного механизма помещается под стволом.

Схема ударно-спускового механизма Р99

Ударно-спусковой механизм – ударникового типа, двойного действия, включает несколько ступеней предохранения от самопроизвольного выстрела. Спусковой механизм собран в отдельном корпусе, извлекаемом из рамки при полной разборке. Неавтоматический предохранитель отсутствует (подобно австрийскому «Глок» или американскому «Сигма»), но есть автоматические предохранители спускового крючка и ударника. Первый выключается при начале нажима на спуск, похож по действию на пистолеты «Глок», но конструктивно выполнен иначе. В Р99 спусковой крючок состоит из двух частей – нижняя служит собственно крючком и своим задним выступом упирается в рамку. При нажиме крючок поворачивается вверх и задний выступ проскакивает в вырез рамки – первая ступень предохранения снята. Затем нижняя часть крючка упирается в верхнюю и поворачивается вместе с ней. При этом изогнутая спусковая тяга подается назад-вверх, его верхний отросток приподнимает автоматический предохранитель ударника, выполненный в виде вертикальной подпружиненной заслонки с пазом для бойка. При полном нажиме на спуск заслонка поднимается так, что открывает проход бойку – снята вторая ступень предохранения. Ударник имеет две цилиндрические винтовые пружины – боевую и отбоя. Во взведенном положении боевая пружина сжата, а отбоя – отпущена. Ударник удерживается подпружиненным шепталом, которое в свою очередь подпирается промежуточным шепталом. Последнее сзади упирается в выступ спусковой тяги, и при ненажатом полностью спуске срыв ударника невозможен. Спусковая тяга, идя назад, отклоняет промежуточное шептало назад, шептало ударника поворачивается, происходит спуск. Ударник идет вперед, сжимая пружину отбоя, а наколов бойком капсюль, отходит несколько назад, чем и обеспечивается безопасность при досылании патрона в патронник при перезаряжании и частично взведенное положение после перезаряжания.

Затвор-кожух, двигаясь назад, отжимает вниз спусковую тягу, разобщая его с шепталом. Необходимость взведения ударника с не слишком сильной боевой пружиной потребовала большого хода спускового крючка при спуске самовзводом, что может дополнительно ухудшить меткость первого выстрела. Ударный механизм можно взвести небольшим смещением назад затвора-кожуха, недостаточным для перезаряжания, – существенное отличие от других «ударниковых» пистолетов. Но и при предварительно взведенном ударнике первый выстрел требует такого же большого хода спускового крючка, что и при самвовзводе, – 14 мм. Зато последующие выстрелы требуют хода спуска всего 5 мм. Усилие спуска самовзводом – 4,3 кгс, с предварительным взведением ударника – 2,3 кгс. Заменой сборки ударника ударно-спусковой механизм можно превратить в только самовзводный.
