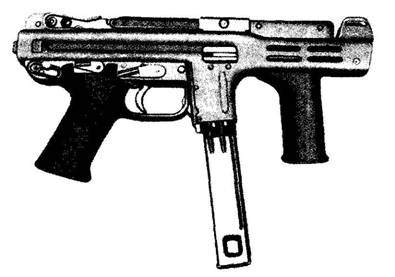

Пистолет-пулемет «Спектре»
Затвор при своих возвратно-поступательных перемещениях принудительно, подобно поршню, направляет поток воздуха через канал ствола и вдоль ствола, предотвращая таким образом перегрев ствола даже при интенсивной стрельбе. Благодаря этому вероятность самовоспламенения патрона в патроннике резко снижена. Нарезы в канале ствола – прогрессивные (т.е. крутизна нареза плавно возрастает от пульного входа к дульному срезу), «синусоидальной» формы, что не только снижает силу
Внешнего неавтоматического предохранителя нет, но установлен предохранительный стопор, который блокирует курок от случайного выстрела, и выстрел производится только при нажатии на спусковой крючок.
Магазин выполнен четырехрядным – два нижних двухрядных отсека с шахматным расположением патронов подают патроны в верхнюю двухрядную часть. Такая схема (использованная много раньше на финском «Суоми») позволила довести емкость магазина до 50 патронов.
Сама фирма отнесла оружие к четвертому поколению пистолетов-пулеметов, подчеркивая следующие его особенности:
– простота конструкции при высокой кучности (при выстреле затвор заперт, движение и удар в передней точке производит курок сравительно небольшой массы, чем обеспечиваются минимальный увод дульной части ствола вверх и отсутствие дрожания);
– возможность отпирания курка специальным рычагом, исключающим необходимость в ручном предохранителе для обеспечения безопасности обращения при наличии патрона в патроннике;
– самовзводный ударно-спусковой механизм, обеспечивающий мгновенное открытие огня;
– компактный коробчатый магазин высокой емкости;
– специальная синусоидальная нарезка канала ствола и принудительное (сифонного типа) охлаждение ствола, исключающие его перегрев при интенсивном режиме стрельбы.
Управление оружием основано на т.н. инстинктивном использовании – стрельба открывается мгновенно, т. к. нет необходимости думать о положении предохранителя или производить какие-либо действия, помимо нажатия на спусковой крючок. Это наиболее важная особенность оружия.
На базе пистолета-пулемета «Спектре» созданы еще два образца. Карабин «Спектр-С» – самозарядная модификация с длиной ствола 420 мм. Пистолет «Спектр-Р» имеет все черты «Спектре», но может вести только одиночный огонь и лишен приклада и передней рукоятки. В обоих случаях используется штатный магазин.
Характеристики
Патрон – 9x19 «парабеллум»
Масса оружия – 2,9 кг (неснаряженный)
Длина оружия – 350 мм (со сложенным прикладом); 580 мм (с откинутым прикладом)
Длина ствола – 130 мм
Начальная скорость пули – 400 м/с
Темп стрельбы – 850 выстр./мин
Емкость магазина – 30 и 50 патронов
КНР Тип 64 (Тип 85)
Этот пистолет-пулемет китайской разработки сочетает компоненты различных систем: принцип работы автоматики с отдачей свободного затвора и особенности действия затвора аналогичны лучшему пистолету-пулемету времен Второй мировой войны – советскому ППС-43; ударно-спусковой механизм со сменой режима огня взят у английской модели «Брен» (большое количество которых было захвачено в ходе корейской войны), хотя и упрощен технологически.

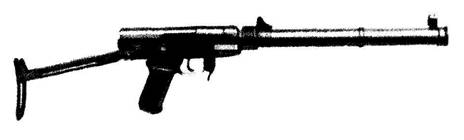

Пистолет-пулемет Тип 64
В целом образец представляет собой вариант бесшумного автоматического оружия специального назначения. Применяется старый советский пистолетный патрон 7,62x25 ТТ. Хорошо подходящий для пистолетов-пулеметов благодаря своей баллистике, он, однако, не слишком удобен для бесшумного оружия из-за сверхзвуковой
начальной скорости пули. Но эту проблему удалось просто разрешить. Магазин имеет секторную форму и размещается впереди спусковой скобы. Для облегчения экстракции стреляной гильзы на стенках патронника выполнены три продольные канавки Ревелли шириной 0,1 мм и глубиной 0,075 мм, начинающиеся у входа патронника и имеющие длину около 10 мм, – несколько выравнивая давление пороховых газов внутри и вовне гильзы, они снижают риск ее обрыва при извлечении. Спусковой механизм допускает ведение одиночного и непрерывного огня.Глушитель – классического расширительного типа. Ствол длиной 200 мм на протяжении примерно 157 мм имеет четыре ряда отверстий диаметром 3 мм, расположенных по дну нарезов (всего 36 отверстий). За счет истечения пороховых газов через отверстия начальная скорость пули уменьшается ниже скорости звука. Сплошной кожух, окружающий ствол, имеет длину 165 мм и крепится втулкой к ствольной коробке. Внутри кожуха помещен пакет перегородок с отверстиями, соединенных двумя стержнями. Пороховые газы, попавшие в кожух, расширяются в камерах, образованных перегородками, и затем медленно истекают через отверстия последней перегородки у переднего среза кожуха. Глушитель, несмотря на простоту конструкции, весьма эффективно подавляет вспышку выстрела и значительно снижает уровень звука.
Упрощенная и облегченная модификация, предназначенная на экспорт, обозначена как Тип 85. Его механизмы аналогичны механизмам пистолета-пулемета Тип 64. С патроном Тип 64 звук выстрела снижен до уровня менее 80 дЦб. Может использоваться выпускающийся в Китае вариант патрона 7,62x25 с утяжеленной остроконечной пулей и дозвуковой начальной скоростью.
Характеристики
Патрон – 7,62x25 ТТ
Масса оружия – 3,4 кг (неснаряженный)
Длина оружия – 843 мм (с откинутым прикладом); 635 мм (с убранным прикладом)
Длина ствола – 244 мм Нарезы – 4 нареза (правосторонние)
Начальная скорость пули – 313 м/с
Темп стрельбы – 450 выстр./мин
Эффективная дальность стрельбы – 135 м
Емкость магазина – 30 патронов
Россия «Кедр», «Клин»
В конце 60-х гг. в СССР возродился интерес к пистолетам- пулеметам, казалось, забытым с конца 40-х. Заказчики от Министерства обороны СССР сформулировали требования к портативному автоматическому оружию под пистолетный патрон, был объявлен закрытый конкурс по теме «Букет». Среди участников работы 1971-1973 гг. были конструкторы Е.Ф. Драгунов, Н.М. Афанасьев, Н.С. Рыжков и др. Представленные пистолеты-пуле- меты по своей идее и исполнению несколько опережали зарубежные аналоги тех лет, однако кучность их стрельбы на дальностях до 200 м не удовлетворила заказчика, и интерес военных к типу пистолета-пулемета вскоре прошел. Когда в 1991 г. – через двадцать лет – заказ на разработку малых пистолетов-пулемтов выдало МВД, оружейники подняли свой старый задел. В настоящее время отработан ряд образцов различных схем – «Кедр», «Клин», «Кипарис», «Клин-2», «Каштан», «Кобра». Более-менее широкое практическое применение нашли родственные ижевские «Кедр» и «Клин», а также тульский «Кипарис».
Малый пистолет-пулемет «Кедр» с лазерным целеуказателем
Схема Е.Ф. Драгунова воплотилась в образцах ПП-91 «Кедр» («Конструкция Евгения Драгунова») и «Клин». Доработкой обоих образцов руководил старший сын Е.Ф. Драгунова – М.Е. Драгунов. В начале 1993 г. «Кедр», «Кедр-Б» с интегрированным глушителем и «Клин» прошли испытания наряду с «Кипарисом» и складным ПП-90. А в 1994 г. МВД официально приняло «Клин».
