Оружие современной пехоты. Иллюстрированный справочник Часть II

Франция. SATCP «Мистраль»

Разработка собственного ПЗРК развернулась во Франции в конце 1970-х годов, в 1981 г. в Сатори представили первый прототип комплекса «Мистраль» SATCP («зенитный комплекс малой дальности»), В 1986 г. французская армия приняла на вооружение его доработанный вариант. Основные элементы комплекса: ЗУР в ТПК; пусковая установка - тренога с прицельным приспособлением; запросчик «свой-чужой»; ИК прицел. На треноге смонтированы сиденье стрелка-оператора и органы управления.

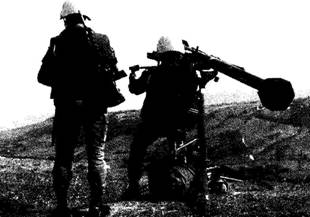

Переносной зенитный ракетный комплекс Мистраль на позиции

Ракета выполнена по аэродинамической схеме «утка», благодаря чему обладает высокой маневренностью и способностью перехватывать цели, маневрирующие с перегрузкой до 8 единиц. В носовой части ЗУР установлена ГСН, за ней - блок автопилота и сервомеханизмы рулей, далее - термические батареи, взрыватель, в среднем отсеке - осколочно-фугасная боевая часть с 1800 вольфрамовыми шариками, в хвостовом - твердотопливная двигательная установка и стабилизатор. Головной обтекатель ракеты выполнен в форме восьмигранной пирамиды и обеспечивает пропускание ИК излучения. Приемник ИК излучения (диапазон длин волн 3-5 мкм) заимствован у ракеты воздушного боя «Маджик» МАТРА и работает с глубоким охлаждением, что обеспечивает его высокую чувствительность. Взрыватели - неконтактный активный лазерный и контактный. Лазерный комбинированный взрыватель обеспечивает подрыв боевой части при величине промаха до 2 м.

Двигательная установка включает стартовый и маршевый двигатели. Стартовый (заряд нитроглицеринового пороха) предназначен для выстреливания ракеты из контейнера, придания ей начальной скорости 40 м/с и вращательного движения вокруг продольной оси. Заряд маршевого двигателя состоит из смесевого топлива, его включение производится в момент отделения стартового двигателя, в 15-20 м от стрелка. Двигатель разгоняет ЗУР до максимальной скорости 2,6 М. Управление осуществляется с помощью крестообразно расположенных рулей, а стабилизация - четырех стабилизаторов, установленных в сопловой части маршевого двигателя. «Мистраль» способен поражать самолеты (не на режиме форсажа) на дальностях до 6000 м, вертолеты - до 4000 м (из-за меньшего теплового излучения двигателей).

Прицельное устройство состоит из коллиматорного и оптического (кратность увеличения Зх) прицелов. Первый обеспечивает отображение на табло информации о последовательности операций пуска и позволяет сопровождать цель с упреждением по азимуту и углу места. ИК прицел усилительного типа используется для стрельбы в ночных условиях.

Комплекс в разобранном виде переносят два человека. На сборку и подготовку к пуску требуется около минуты, на пере- заряжание - менее 30 с. Разработан вариант с двумя ЗУР на переносной пусковой установке. ЗУР в ТПК может использоваться также в самоходных, корабельных и вертолетных комплексах.

Кроме Франции ПЗРК «Мистраль» состоит на вооружении армий ОАЭ, Австрии, Бельгии, Габона, Испании, Италии, Саудовской Аравии, Финляндии, Кипра. Характеристики

Дальность поражения цели - 0,3-6 км

Высота поражения цели - 0,015-4,5 км

Максимальная скорость поражаемых целей - 450 м/с

Максимальная скорость ЗУР - 850 м/с

Время реакции - 6-8 с

Масса комплекса в боевом положении - 43 кг

Стартовая масса ЗУР - 18 кг

Масса боевой части - 2,95 кг

Длина ЗУР - 1810 мм

Калибр ЗУР - 90 мм

Расчет - 2 человека

Прицельные приспособления

Прицельные приспособления весьма разнообразны по конструкции, но всегда решают одну задачу - визирование на цель и придание стволу оружия необходимого угла прицеливания.

Они должны отвечать ряду общих требований:

–  установка прицела для стрельбы на различные дальности должна быть проста и удобна и не изменяться в процессе стрельбы;

–  точность наводки должна быть возможно большей, что обеспечивается тщательностью расчета и изготовления прицельных приспособлений, а также правильной пристрелкой;

–  конструкция должна быть по возможности простой и прочной;

–  по возможности меньше выступающих частей;

–  желательна возможность выверки прицелов.

Наиболее распространенные механические приспособления включают прицел и мушку. Прицел обычно представляет собой целик с прорезью или диоптрическим отверстием. Прицеливаясь, стрелок совмещает три «точки» - прорезь, мушку и цель. Очевидно точность наводки повышается с увеличением длины прицельной линии, поэтому мушку и прицел стараются разнести по длине оружия. На личном оружии обычно применяют постоянные прицелы, на других типах оружия - переменные, имеющие несколько фиксированных установок по дальности. На дробовиках и карманных пистолетах механические прицелы могут выполняться и проще - в виде продольной канавки или планки.

Переменные прицелы рассчитаны на изменение установки непосредственно при применении оружия (в этом их отличие от «регулируемых» - здесь перестановки возможны только при пристрелке). Переменные прицелы обычно имеют несколько фиксированных установок. Простейший вариант - перекидной прицел с двумя-четырьмя целиками. Распространение получили секторные прицелы, в которых целик находится на конце ланки, шарнирно связанной с основанием прицела. При установке прицела планка описывает в пространстве некий сектор (отсюда - и название прицела), за счет чего изменяется высота целика. Используются также рамочные прицелы, в которых целик движется вдоль вертикальной рамки, сходные с ними стоечные прицелы (в основном на устаревших образцах), а также барабанные с несколькими прорезями или отверстиями, рассчитанными на разные дальности и поочередно ставящимися перед глазом стрелка.

Формы мушек и целиков открытых прицельных механических приспособлений. В нижнем ряду - целики со светящимися метками для стрельбы в сумерки или в темных помещениях

Для лучшей различимости цели и стрельбы на большие дальности применяются оптические прицелы. Оптическая система в виде сочетания линз формирует на выходе четкое изображение цели. В фокальной плоскости объектива помещается прицельная сетка определенного рисунка. Прицеливание производится совмещением двух точек - перекрестия (угольника) прицела и цели, а линией прицеливания служит оптическая ось прицела.

Достоинствами оптических прицелов являются:

–  высокая точность, позволяющая вести стрельбу по удаленным малозаметным целям;

–  легкость и быстрота наводки, осуществляемой «по двум точкам» (прицельная марка - цель), причем и изображение цели и марка находятся в фокальной плоскости объектива и видны одинаково четко;

–  возможность вести стрельбу в условиях ограниченной видимости;

–  возможность вести наблюдение за полем боя, отыскивать цели, определять расстояние до них, корректировать стрельбу.

Недостатками оптических прицелов являются сложность устройства, хрупкость оптических элементов, ограничение поля зрения, увеличение веса и размеров оружия. В снайперском оружии приходится с этим мириться. Ограничение поля зрения тем больше, чем больше увеличение. Существуют, правда, т.н. широкоугольные прицелы, в которых поле зрения увеличено на 20-40 % против обычного. Большее поле зрения облегчает стрельбу с упреждением по движущимся целям.

Диоптрический регулируемый прицел винтовки М16А2 с перекидным диоптром: 1 - маховичок внесения боковых поправок, 2 - линейка боковой регулировки, 3 - контрольная риска
