НСПУ-3 использует те же источники питания, что и НСПУ, имеет такой же стандартный кронштейн крепления на оружии.

К пассивным прицелам И поколения относится также американский AN/PVS-3A с кратностью увеличения 4х, полем зрения 10 градусов, массой 1,45 кг и дайной 330 мм. Прицел обеспечивает стрельбу по живой силе на дальности до 150-200 м. А английский Ml500 при увеличении Зх, массе 1 кг и длине 265 мм действует на дальности до 500 м. Все эти прицелы крепятся на оружии по «стандарту НАТО». Израильский ORT-T-2 имеет кронштейн крепления по типу наших прицелов. Масса этого прицела - 1,9 кг, увеличение - 3,5х, дальность действия - 450-700 м. Некоторые ночные прицелы рассчитаны на крепление над обычным оптическим прицелом - как, например, KN200F или KN2000 «Симрад».

Ночные прицелы развиваются вместе со всеми приборами ночного видения. Широко применяются в них ныне световод- ные волокна. Создание новых фотокатодов с повышенной чувствительностью, улучшение оптических систем и введение устройств оборачивания изображения на основе оптоволоконных элементов - все это позволило качественно улучшить характеристики ПНВ усилительного типа, повысить разрешающую способность. ПНВ с такими конструктивными решениями относятся к «поколению II+».

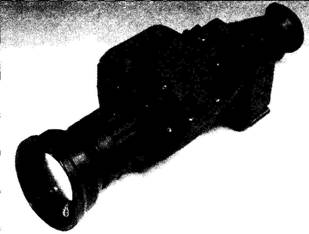

Ночной прицел тепловизионного типа американской фирмы Хьюз

В середине 80-х годов появились фотокатоды на основе арсенида галлия, обладающие в 3 раза большей чувствительностью. Применение этих высокоэффективных фотокатодов позволило создать пассивные приборы III поколения на МКП. Эти приборы отличают не только лучшее разрешение и работа при меньших уровнях освещенности (в самые темные ночи, в подземных сооружениях без освещения), но и большая компактность. Дальность действия прицелов возросла на 30%, так что прицельная дальность стрельбы ночью приблизилась к дневной.

Все современные ПНВ второго и третьего поколений имеют устройства автоматической регулировки яркости в зависимости от освещенности. Быстродействие таких устройств обеспечивает не только удобство наблюдения, но и защиту от ярких световых помех - тем более что в настоящее время разработан ряд систем (прежде всего лазерных) подавления ПНВ. К перспективам развития ПНВ усилительного типа относят повышение «квантового выхода» фотокатода, а значит, и чувствительности, расширения диапазона чувствительности в спектре длин волн до 1,5-2 мкм, увеличение разрешающей способности и поля зрения.

О значении ночных прицелов свидетельствуют хотя бы постоянные упоминания их в оценках опыта второй чеченской кампании. В частности, пользуется популярностью прицел НСПУ-5 (1ПН-83) кратностью 3,5х, позволяющий опознавать человека на дальности до 300 м. Правда, параллельно звучат сожаления, что из-за малого количества ночных прицелов в войсках бойцы слабо подготовлены к пользованию ими.

Следующим шагом стали применяющиеся с 1970-х годов тепловизионные приборы (ТПВП), «переводящие» в видимую область спектра не отраженные лучи, а собственное тепловое излучение объектов - людей, техники, активных приборов. Это излучение занимает широкий диапазон - средняя (3-5 мкм) и дальняя (8-14 мкм) ИК области - и достаточно хорошо распространяется в условиях тумана, задымления, через сети, ветви и тонкие неметаллические преграды.

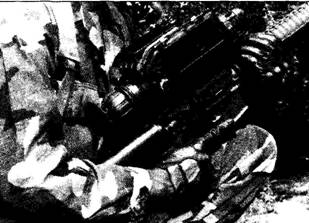

Модульный ночной прицел «Сопелем»

Для улавливания теплового излучения используются решетки миниатюрных детекторов. Детекторы преобразуют ИК сигналы в электрические, подаваемые на предварительный усилитель. Здесь они перемножаются и с помощью логической схемы преобразуются в сложный видеосигнал. Тот уже подается на трубку типа телевизионной, формирующую изображение в окуляре. «Тепловидение» - процесс довольно сложный, он требует не только специальных датчиков, но и устройств сканирования и «визуализации». Понятно, что чувствительность детектора к тепловому излучению тем выше, чем ниже его собственная температура, поэтому тепловизионные приборы содержат специальные устройства-«холодильники». Миниатюризация элементов, применение термоэлектрических охладителей уже позволили создать прицелы с весом 1,6-1,8 кг. Хотя тепловизионные прицелы уже включаются в комплект снайперских винтовок нормального и крупного калибров, цена таких приборов пока многократно превосходит цену самого оружия с патронами, и чаще они находят себе применение на переносных ракетных комплексах, тяжелых гранатометах, а также крупнокалиберных пулеметах.

Отечественный ТПВ прицел-прибор наблюдения 1ПН-86 позволяет обнаруживать цели типа «танк» на дальности до 2500 м, опознавать - на 1800 м, имеет поле зрения 1,8x3,6 градуса, минимальную массу 900 г. Не стоит доверять заявлениям о ТПВП как об «абсолютном средстве наблюдения и прицеливания» - хотя тепловидение действительно позволяет обнаруживать цели за легкими укрытиями, «видения сквозь стены» оно все же не дает.

В развитии ТПВП основные усилия сосредоточены на создании многоэлементных приемников, сопрягаемых с ПЗС (приборы с зарядовой связью) матрицами, и замене механического сканирования электронным, миниатюризации устройств охлаждения, совершенствовании схем считывания, обработки и отражения информации. Разрабатываются многослойные мозаичные приемники, разделяющие сигналы средней и дальней ИК области диапазона, что позволяет получить более информативное «цветное» изображение. Германиевые ИК детекторы планируется заменить на галлоидные соединения щелочных металлов с более высоким коэффициентом пропускания.

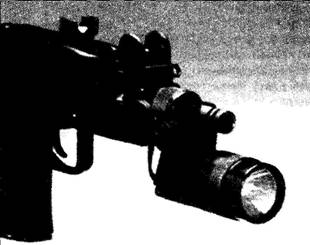

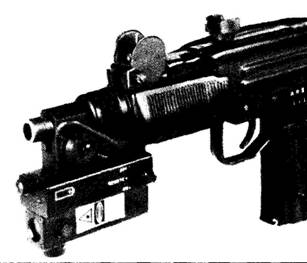

Фонарь-осветитель под стволом пистолета-пулемета Мини-Узи

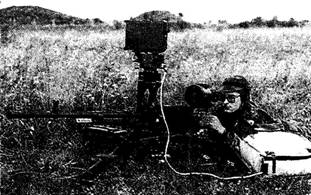

Радиолокационный прицел Фара-1 на пулемете НСВ-С-12,7

Интересны интегрированные стрелковые прицелы «день/ ночь». Так, в прицеле французской фирмы «Сопелем» дневная ветвь прицела расположена над ночной, а изображение ее проецируется на окуляр через зеркало и призму. В качестве ночной ветви может использоваться «ночная трубка» второго или третьего поколений. В «модульной прицельной системе» F7201 американской компании ITT модуль ЭОП третьего поколения может вставляться между трубкой с прицельной сеткой и окуляром оптического прицела.

Примером отечественного комбинированного прицела может служить ПОНД-4 (разработка НИИСТ МВД и НПП ОКО) для винтовки СВД и автомата АК-74М. В прицеле используются ЭОП поколения II+ с прямым переносом изображения, муль- тищелочным фотокатодом и микроканальным усилителем, автоматическая регулировка яркости. Прицельная сетка рассчитана на дальности от 100 до 1000 м (АК-74М) или от 100 до 1300 м (СВД), включает дальномерную шкалу. Кратность обоих каналов - 4х, поле зрения - 6,5 («день») и 8 градусов («ночь»), масса прицела - 1750 г.

Широкое применение ныне нашли лазерные целеуказатели, крепящиеся на оружии и дающие тонкий узконаправленный световой луч. Прицеливание во многом упрощается - стрелку необходимо только навести световое «пятно» на цель и нажать на спуск. Наиболее применимы целеуказатели на затененных улицах, в помещении, в ночное время. Но при дневном свете или ярком искусственном освещенном «пятно» лазера практически неразличимо далее 30 м. В ряде случаев удобнее может оказаться обычный осветитель в виде фонарика с хорошо сфокусированным лучом. Оснащение «лазерными прицелами» всего пехотного оружия не только дорого, но и опасно. Скажем, при установке целеуказателей на оружие всего подразделения (или хотя бы «боевой группы» из трех-четырех бойцов) неизбежно возникает путаница в «пятнах», которая лишь снизит оперативность использования оружия. При этом вовсе не отрицается полезность, а иногда и необходимость лазерных целеуказателей для снайперов, бойцов групп специального назначения. Здесь «активно-пассивный» способ наводки с использованием лазерных излучателей находит все большее распространение.

Для работы с лазерным целеуказателей ИК диапазона, конечно, необходим ночной прицел или «ночная» приставка к модульному оптическому прицелу. При работе на малых дальностях могут оказаться достаточными ночные очки без использования прицела самого оружия. Как бы то ни было, лазерные целеуказатели, позволяющие контролировать точность прицеливания, уже вошли в «военные» арсеналы.

Развитие радиолокационных систем с компактными антенными решетками и портативными системами обработки сигнала привело к появлению радиолокационных прицелов, пригодных для использования с крупнокалиберными пулеметами и автоматическими гранатометами. Так, в Чечне неплохие результаты дало применение PJIC ближней разведки СБР-5 для наведения на цели (пристрелянные рубежи) пулеметов НСВ-С-12,7 и гранатометов АТС-17.
