Последнее поколение RISC-процессоров для AS/400е поддерживает и режим активных тегов, и режим неактивных тегов, а, кроме того, обе структуры ввода-вывода одновременно. Они способны исполнять любую ОС для PowerPC и используются как в серии AS/400е, так и в RS/6000. Процессоры будущего сохранят эти характеристики.

Процессоры Muskie первого поколения

Процессор первого поколения, известный под названием Muskie [ 19 ] , был разработан в Рочестере в 1995 году как старшая модель процессора для AS/400. На тот момент он был самым быстрым процессором PowerPC и самым быстрым микропроцессором IBM. Первоначально он имел время цикла 6,5 наносекунд, что соответствует тактовой частоте 154 МГц. В 1996 году мы представили еще более быстрые его версии со временем цикла 5,5 наносекунд (182 МГц).

19

При объявлении этих процессоров им были присвоены номера, а не имена. Например, процессору Muskie был дан весьма незатейливый идентификатор А30. Но так как названия гораздо легче для восприятия, в разговоре о процессорах AS/400 мы будем пользоваться ими вместо цифр.

Muskie явно предназначен для использования в системах коммерческих расчетов, а не в технических рабочих станциях. И хотя это не самая последняя наша разработка PowerPC, его стоит рассмотреть подробнее, чтобы понять различия между процес

сорами, предназначенными для коммерческих и научно-технических расчетов. Тогда станет ясно, почему было решено сконцентрировать усилия Рочестера на разработке процессоров для коммерческих вычислений (и для AS/400, и для RS/6000), тогда как Остин занимается процессорами для научно-технических расчетов.

Процессор Muskie — одномодульный, многокристальный, конвейерный, суперскалярный и предназначен для старших RISC-моделей AS/400. Это единственный многокристальный процессор семейства PowerPC. Процессор построен по четырех-канальной (4-way) суперскалярной схеме, то есть может выбирать и исполнять до четырех команд за цикл. Кроме того, поддерживаются и многопроцессорные конфигурации.

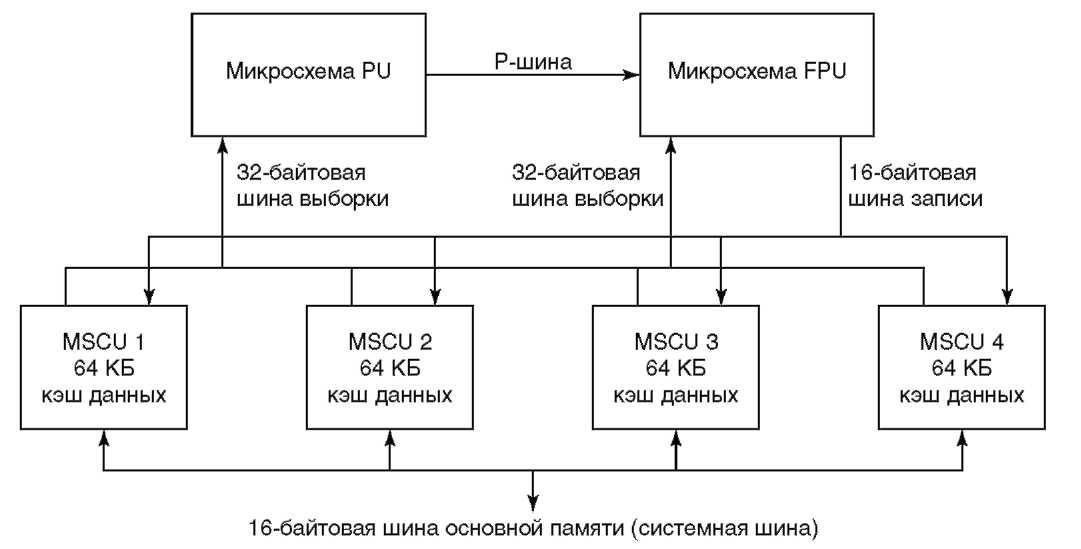

Рисунок 2.4 Структурная схема процессора Muskie

Однокристальные процессоры обычно изготавливаются по технологии КМОП (комплиментарный метал-окисел-полупроводник). Микросхемы КМОП потребляют меньше мощности, чем микросхемы других технологий, то есть рассеивают меньше тепла. В результате, на одном кристалле может быть размещено больше транзисторов. Пока все схемы размещены на одном кристалле, маломощные цепи КМОП работают очень быстро. Иначе обстоит дело со связями между кристаллами. При использовании усилителей КМОП в многокристальном процессоре производительность уменьшается.

Все шесть кристаллов Muskie используют технологию БиКМОП (Биполярный-КМОП). Биполярная технология имеет высокое быстродействие (в этом ее преимущество) и потребляет большую мощность. Недостаток БиКМОП — большое выделение тепла. Из-за объема рассеиваемого тепла биполярные кристаллы не могут использовать столь же высокую плотность упаковки, как кристаллы КМОП. Технология БиКМОП позволяет размещать на одном кристалле как биполярные цепи (для внешних усилителей), так и цепи КМОП (для схем внутри кристалла).

Вместе со всеми вспомогательными схемами процессор Muskie занимает семь кристаллов. Последние упакованы в один многокристальный модуль, насчитывающий более 25 миллионов транзисторов. Один из кристаллов управляет вводом-выводом, то есть технически не является частью процессора. Прочие шесть кристаллов, составляющих процессор, вместе с соединениями между ними показаны на рисунке 2.4.

БиКМОП отлично подходит для многокристального процессора. Например, известный Intel Pentium Pro выполнен в виде двухкристального модуля и использует технологию БиКМОП по тем же причинам, что и Muskie.

Чтобы понять, почему для реализации данной технологии требуется так много транзисторов, рассмотрим микросхемы процессора подробнее.

В состав шести основных кристаллов, составляющих процессор, входят кристалл процессорного блока PU (Processing Unit), кристалл блока плавающей точки FPU (Floating-Point Unit) и четыре одинаковых кристалла блоков управления основной памятью MSCU (Main Store Control Unit). На кристалле PU расположены кэш команд, блок переходов и блок фиксированной точки. Кэш команд размером 8 килобайт имеет ширину 32 байта. Он может выбирать из памяти за один такт 32 байта (8 команд [ 20 ] ). Для передачи больших объемов данных за один такт имеются 32-байтовые тракты данных. Даже регистровый стек блока фиксированной точки рассчитан на загрузку или сохранение четырех 64-разрядных регистров за один такт.

20

Все команды PowerPC как для 32- , так и для 64-разрядных процессоров имеют размер 32 разряда.

FPU размещается на отдельном кристалле и поддерживает стандарт IEEE для операций с плавающей точкой. Он спроектирован так, что способен выдавать результат в каждом такте, обеспечивая очень высокую производительность команд с плавающей точкой. Четыре команды за такт передаются от кристалла PU на кристалл FPU по 16-байтовой P-шине. Все данные, хранимые в памяти, также пересылаются из PU по P-шине в кэш данных. Данные для FPU выбираются из кэша данных со скоростью 32 байта за такт. Данные из FPU и PU пересылаются в кэш данных по 16-байтовой шине сохранения.

MSCU содержит кэш данных, а также интерфейс памяти. Все четыре кристалла совместно реализуют 256-килобайтовый кэш данных и интерфейсы к шинам данных (см. рисунок 2.4). Обращения к кэшу данных выполняются конвейерно, так что за каждый такт считываются 32 и сохраняются 16 байт данных. MSCU поддерживает многопроцессорные конфигурации, обеспечивая когерентность кэшей разных процессоров.

PU и FPU вместе насчитывают 5 конвейеров, однако в каждом цикле может быть распределено только 4 команды, а именно:

команда перехода (включая операцию над содержимым регистра условия);

команда загрузки/сохранения;

команда арифметики с фиксированной точкой;

команда фиксированной точки (логическая, сдвиг или циклический сдвиг; или команда плавающей точки).

Команды плавающей точки исполняются в FPU, но не могут быть выбраны на выполнение одновременно с командами фиксированной точки для логических операций, сдвига или циклического сдвига, выполняемыми в PU. Обратите внимание, что конвейер загрузки/сохранения выполняет выборку и запись данных как с фиксированной, так и с плавающей точкой. Несколько конвейеров выполняют фрагменты нескольких команд одновременно.

Процессор Muskie также может работать с разделяемой памятью, и таким образом поддерживает симметричное мультипроцессирование. Muskie первого поколения поддерживал конфигурации до 4 процессоров.

Будучи самым быстрым RISC-процессором IBM своего времени, Muskie оптимизирован для нужд коммерческих вычислений. Для иллюстрации приведем некоторые характеристики.

Системы и серверы для коммерческих расчетов должны обрабатывать огромные объемы данных. 16-байтовые (128 бит) и 32-байтовые (256 бит) шины позволяют Muskie справляться с этими задачами. Для сравнения: типичные 8-байтовые (64-разрядные) шины, используемые большинством высокопроизводительных RISC-процессоров, предназначены для рабочих станций, где объем обрабатываемых данных гораздо меньше.
