Основы тактической подготовки современного солдата

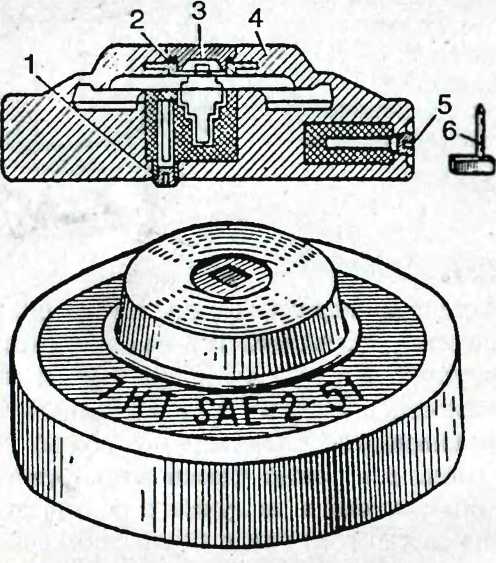

Противотанковая мина обр. 1951 г.:1 — донное отверстие для взрывателя; 2 — резиновая прокладка; 3 — пробка; 4 — верхний слой ВВ, выполняющий роль нажимной крышки; 5 — боковое отверстие для взрывателя; 6 — ключ для отвертывания пробки

Обезвреживание ПТМ обр. 1951 г. производится в той же последовательности, как это было изложено выше. После извлечения взрывателя из мины (взрыватель не имеет предохранительной чеки) необходимо отделить от него капсюль-детонатор. Для этого отвинчивают прижимное кольцо, нс нажимая при этом на шток поршня.

В мине применяется химический взрыватель обр. 1951 г. или терочный взрыватель обр. 1952 г. Для установки ее в неизвлекаемое положение применяют взрыватель натяжного действия либо рычажный.

Противотанковые мина М7, М7А1

Это легкие мины, предназначенные для перебивания гусениц танков и другой бронетехники. Внешне и конструктивно различаются лишь тем что у второй мины (М7 А1) подвижный нажимной щиток заменен съемной нажимной сплошной крышкой. Обе мины имеют боковое и донное гнезда для ввинчивания элемента неизвлекаемости.

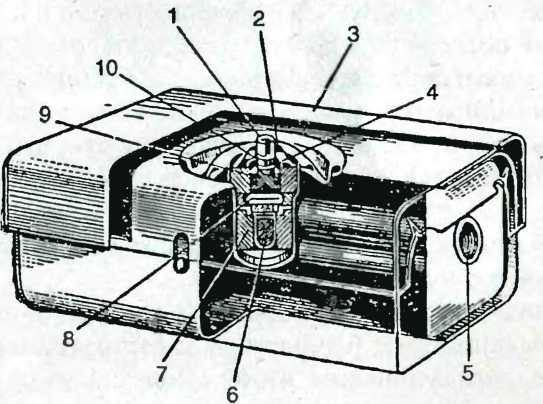

Противотанковая мина М7 А1:1 — предохранительный колпачок; 2 — пластинчатая пружина; 3 — нажимная крышка; 4 — предохранительная вилка; 5 — гнездо для взрывателя неизвлекаемости; 6 — капсюль-детонатор; 7 — промежуточный детонатор; 8 — химический взрыватель М603 или М600; 9 — шток ударника; 10 — резиновое кольцо

Мины, выставляемые средствами дистанционного минирования

Армии наиболее развитых стран мира (США, ФРГ, Великобритании, Италии, Франции, Израиля, Бразилии, Японии и др.) уделяют большое внимание разработке технических средств для создания МВЗ. Наибольшее распространение среди них получили средства дистанционного минирования, позволяющие создавать минные поля в сжатые сроки на больших площадях.

Их достоинства таковы: 1) возможность внезапного массированного применения, в том числе на удалении в несколько десятков километров от расположения своих войск; 2) очень малые сроки установки МВЗ (максимум, несколько минут); 3) способность мин к самоликвидации после истечения определенного срока (это позволяет своим войскам вести боевые действия в ранее заминированных районах); 4) наличие во всех типах применяемых мин элементов неизвлекаемости, что полностью исключает возможность их использования противником.

Недостатки: а) легкость визуального обнаружения; б) большой расход мин. Однако

К числу систем дистанционного минирования относятся авиационные (самолетные и вертолетные), реактивные, артиллерийские, инженерные системы. В качестве примеров укажем несколько таких систем.

Вертолетная система DAT (Италия)

Предназначена для установки противопехотных, противотанковых и смешанных минных полей. Кассета с минами размещается в контейнере, крепящимся к вертолету на тросовой подвеске.

В контейнере могут находиться: а) 1280 ППМ типа MAUS-1; б) 128 ППТ мин типа MATS; в) 640 ППМ MAUS-1 и 64 ППТ MATS; г) 320 ППМ MAUS-1 и 96 ППТ MATS.

а — система DAT; б — противопехотная мина MAUS-1; в — противотанковая мина MATS

Противопехотная мина MAUS-1 имеет прочный пластмассовый корпус круглой формы. Она герметична, может выставляться на мелководье. Взрыватель повышенной устойчивости. Масса 270 грамм (ВВ — 70 грамм); диаметр 9 см, высота 4,5 см.

Противотанковая мина MATS имеет цилиндрический пластмассовый корпус с ребрами жесткости. Срабатывает от давления на нее гусеницами бронетехники. Масса мины 3,6 кг (ВВ—1,4 кг); диаметр 25 см, высота 9 см.

Среди новых мин для авиационных систем минирования отметим американские ПТМ кумулятивного действия BLU-45/B; BLU-91/B, а также ППМ BLU-92/B.

Американские ПТМ кумулятивного действия: а — BLU-45/B; б — BLU-91/В

Противотанковая мина BLU-91/B и противопехотная мина BLU-92/B имеют одинаковый по форме и размерам корпус. Обшая масса тоже идентична — 1,7 кг (заряды ВВ — 0,6 и 0,4 кг); ширина 14,5 см, высота 5,8 см.

Реактивная система LARS (ФРГ)

Предназначена для установки противотанковых минных полей. Состоит из 36-ствольной 110-мм реактивной системы залпового огня, с дальностью стрельбы до 15 км.

Боекомплект: 36 неуправляемых ракет, с кассетными боевыми частями, снаряженными пятью ПТМ типа DM -1233. Одним залпом система устанавливает 180 мин на участке с размерами 350—400 х 300 м.

Система LARS:а — на боевой позиции; б — транспортное положение

Противотанковая мина DM-1233 имеет цилиндрический металлический корпус с подпружиненными откидывающимися лапками для удержания ее в вертикальном положении после падения. Имеет элемент неизвлекаемости. Взрыватель — контактный электронный. Принцип действия мины — кумулятивный. Масса мины 2,3 кг (ВВ—0,9 кг); диаметр 10,5 см, высота 13 см.

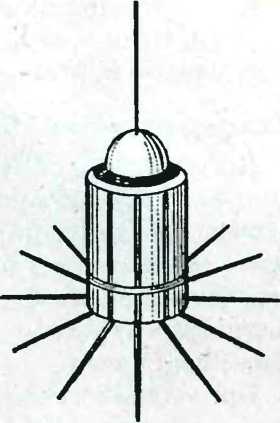

Противотанковая мина DM-1233

Мины М67 (72) и М70 (73)

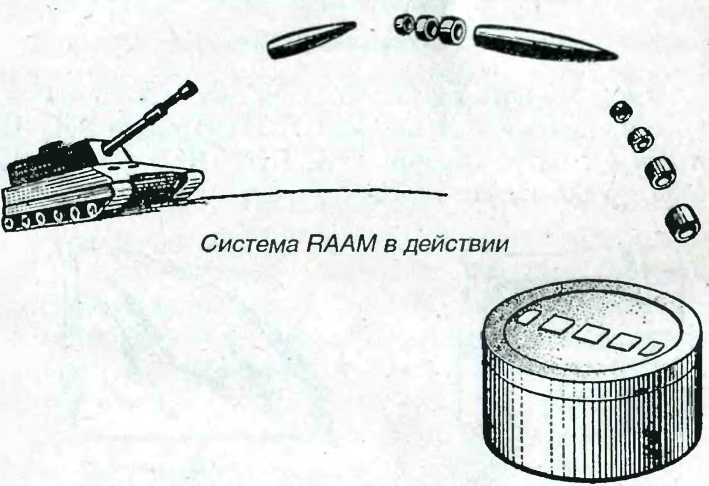

Артиллерийская система RAAM (США)

Создана на базе самоходной 155-мм гаубицы М109А1. Использует специальные боеприпасы кассетного типа, в каждом из которых находятся 36 ППМ типа М67, М72, или 9 ПТМ типа М70, М73

Дальность стрельбы первыми — до 24 км, вторыми — до 18 км. Один залп 12 орудий выставляет минное поле шириной 350 м, глубиной 250 м.

Инженерная система GEMSS (США)

Представляет собой разбрасыватель мин, смонтированный на буксируемом прицепе. В его двух магазинах размещается до 800 мин. Мины выбрасываются сжатым газом, на расстояние до 30 метров в обе стороны от линии движения. Необходимая плотность минного поля достигается путем изменения темпа разброса и скорости движения тягача.
