При установке смешанных минных полей один магазин заправляют ПТМ М75, другой — ППМ М74.

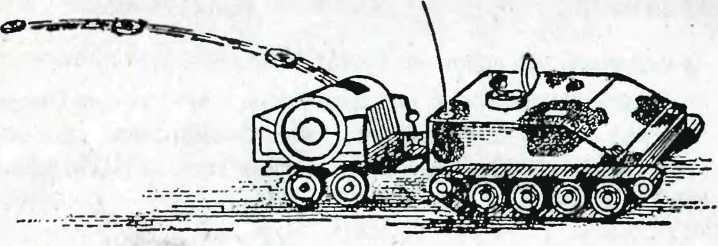

Система GEMSS

Имеется много других образцов систем дистанционного минирования. Например, ППМ «Грэвел» ХМ-41Е и ХМ-41, ППМ «Дрэгон Туc», ППМ BLU-42/B, ППТ М56, но для общего знакомства достаточно и этих.

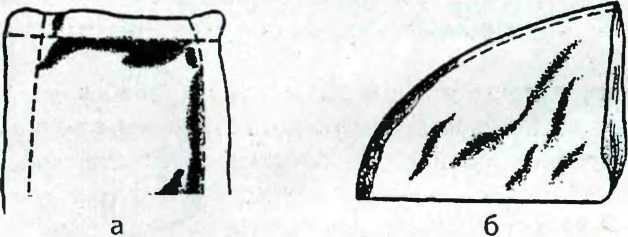

ППМ «Грэвел»: а — ХМ-41 Е1; б — ХМ-41

Кумулятивные мины

В противотанковых минах, устанавливаемых дистанционными средствами, кумулятивный эффект применяется очень широко. В качестве взрывателей в них обычно используются электронные устройства, контактного и неконтактного действия.

Основой такой мины является кумулятивный заряд (с полусферической или широкой конической выемкой), облицованный металлом (обычно медью). При взрыве мины из облицовки образуется ударное ядро стреловидной формы, обладающее весьма высокой кинетической энергией, с начальной скоростью от 2000 до 4000 м/с.

Среди кумулятивных мин упомянем в качестве примеров американские мины М24 и М25, а также советскую (российскую) ТМК-2.

Противотанковая мина М24, как уже сказано, выставляется дистанционным способом. Ее длина 20 см, размах оперения 15 см. Она способна на дальности до 150 метров пробивать броневые плиты толщиной до 80 мм.

Противопехотная мина М25 «Элси» сделана из пластмассы. Она очень маленькая, срабатывает при усилии всего 7—10 кг. Однако кумулятивный заряд превращает человеческую ногу в месиво до коленного сустава и делает ее обладателя полным инвалидом.

 Кумулятивные мины армии США: а — противотанковая М21; б — противотанковая М24;в — противопехотная М25

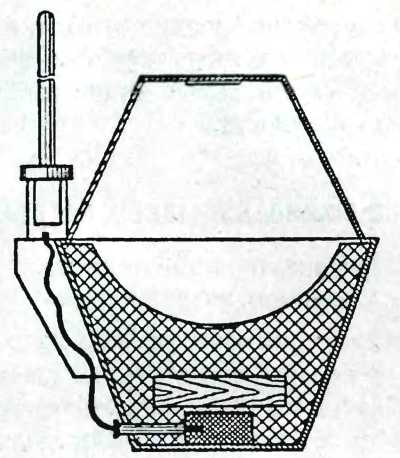

 Противотанковая кумулятивная мина Советской Армии ТМК-2

Фугасы и мины-ловушки (сюрпризы)

Для устройства фугасов обычно применяют мощные взрывные устройства, управляемые по радио или по проводам. Линии управления взрывом защищают от внешнего воздействия и тщательно маскируют. Рядом с основными зарядами могут быть установлены мины-ловушки (сюрпризы).

Фугасы обычно устанавливают на путях движения войск, в населенных пунктах, на оставленных оборонительных сооружениях. Их можно встретить в самых неожиданных местах. Например, при входе во двор, в дом, в подвальных помещениях, кладовых, на чердаках, в пустотах между полами и этажными перекрытиями, в вентиляционных трубах, шахтах.

На путях движения войск фугасы могут устанавливать на колеях и обочинах дорог, на съездах и завалах на дороге, на полянах и в местах, удобных для стоянки техники, размещения штабов, складов, позиций и артиллерийских частей. Массу примеров такого рода дали три кампании в Чечне.

Минами-ловушками (сюрпризами) минируют осветительные и вентиляционные приборы, теле- и радиоаппараты, мебель, вещи, вызывающие любопытство или представляющие ценность.

Разведка минно-взрывных заграждений

Демаскирующие признаки минных заграждений

Для успешного преодоления МВЗ надо уметь вести их разведку. В первую очередь — по демаскирующим признакам обнаружить мины, определить границы, глубину и протяжение минного поля, определить тип установленных мин, наличие оставленных противником проходов.

На рисунке 31 показаны демаскирующие признаки, т.е. следы деятельности противника, связанной с установкой мин. Среди них:

* примятая ногами трава или посевы; следы на грунте (снегу) в местах работы минеров; разрыхленная или разбросанная земля; отличия грунта по цвету от окружающего пространства;

* небольшие бугорки, расположенные в определенной последовательности, в отличие от общего фона окружающей местности;

* высохшая трава над местами установленных мин; кучки камней, хвороста, сена и т.п., которыми минеры иногда пытаются замаскировать следы их работы по установке мины;

* куски проволоки или шпагата, этикетки от мин и взрывателей, забытый инструмент, колышки, укупорка мин, куски промасленной оберточной бумаги, полиэтиленовой пленки, предохранительные чеки и т.п.;

* натянутые проволока или шпагат, идущие от мин к деревьям, пням или к колышкам, уложенные в земле проводники и т.п.;

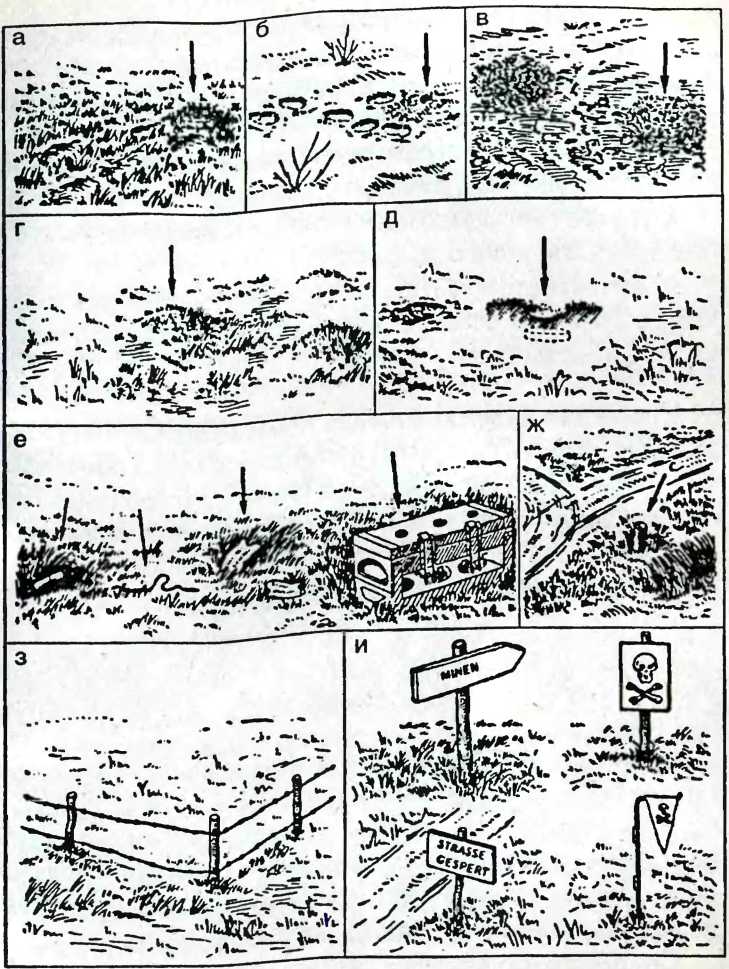

Демаскирующие признаки мин и минных полей:

а — примятая трава около места установки мины; б — следы на снегу; в — разрыхленная почва; г— бугорки на ровной поверхности почвы; д — осадка грунта в местах установки мин; е — следы работы минеров (укупорка, обрезки проводов, бумага, этикетки); ж — колышки; з — проволочный забор; и — указатели и предупредительные знаки

* забитые в грунт либо брошенные ориентирные колышки с отметками, зарубками; условные знаки или цифры на местных предметах, выбранных как основные ориентиры при привязке минного поля;

* следы снятого ограждения (следы кольев, обрывки колючей проволоки, забытые указатели);

* указательные, опознавательные и предупредительные знаки с надписями, флажки и т.п.

* ориентирные обозначения в виде засечек на деревьях, сломанных веток на деревьях и кустарнике, отметки на близлежащих предметах.

Кроме этих демаскирующих признаков, на присутствие мин могут указывать: а) сходящиеся перед проходом в минном поле и расходящиеся после него тропинки; б) объезд какого-либо, исправного по внешнему виду, участка дороги; в) натяжные проволоки, шнуры, капроновые нити и другие оттяжки, характерные для противопехотных и сигнальных мин натяжного действия.

Ценные сведения о местоположении минных полей можно получить от местных жителей, пленных и перебежчиков.

Очень важные данные о минно-взрывных заграждениях и фугасах содержатся в специальной отчетной документации. При захвате такой документации ее нужно немедленно доставить в штаб части (соединения), чтобы использовать имеющиеся в ней данные о минных полях на направлении предстоящих боевых действий.
