Отечественные колесные бронетранспортеры БТР-60, БТР-70, БТР-80

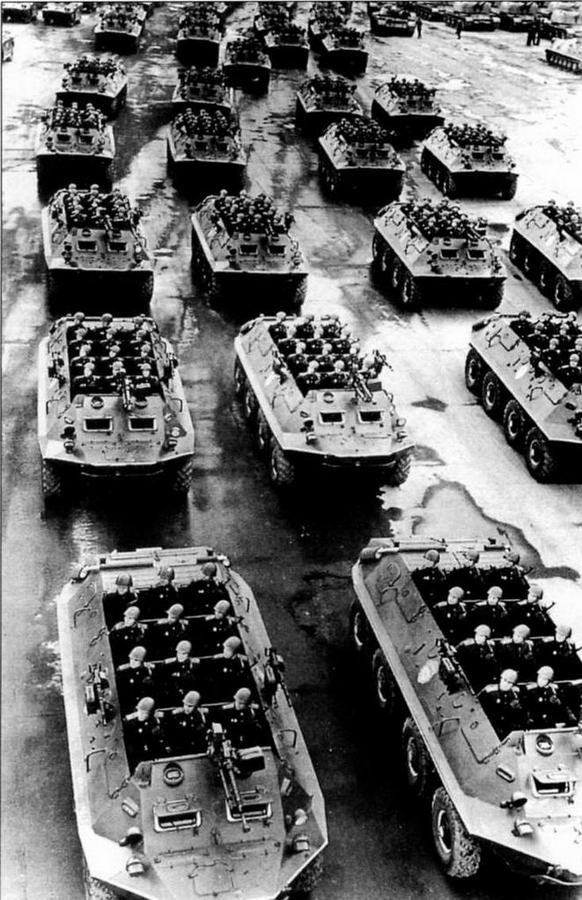

Колонна бронетранспортеров БТР-60П перед парадом. Хорошо видны парадное размещение мотострелков-десантников и штатное парадное вооружение из крупнокалиберного пулемета ДШКМ и двух пулеметов СГМБ

В 1965 году на производственном конвейере его сменил бронетранспортер БТР-60ПА-1 с усовершенствованными агрегатами силовой установки и силовой передачи. Его серийное производство продолжалось до 1966 года. Приказом министра обороны СССР от 29.06.1964 года на вооружение Советской Армии был принят бронетранспортер БТР-60ПБ. Эта машина являлась последней и наиболее удачной модификацией БТР-60. Серийное производство БТР-60ПБ осуществлялось на ГАЗе в 1965 — 1976 годах. По компоновке и форме броневого корпуса, а также всех основных узлов и агрегатов силовой установки, трансмиссии, ходовой части и водоходного движителя БТР-60ПБ мало отличался от своих предшественников — бронетранспортеров БТР-60ПА и БТР-60ПА-1. Главным его отличием стало размещение на крыше десантного отделения башни со спаренной установкой пулеметов: КПВТ калибра 14,5 мм и ПКТ (6П7) калибра 7,62 мм с прицелом ПП-61АМ (первоначально ПП-61А). Башня была разработана в начале 1960-х годов в Тульском КБ Приборостроения (КБП, ныне НПО «Точность») и принята на вооружение вместе с бронированной разведывательной машиной БРДМ-2 в 1962 году. Башня — сварная, имеет форму усеченного конуса, установлена на шариковой опоре (погоне) над вырезом в подбашенном листе крыши корпуса бронетранспортера. Внутри нижней части башни вварено кольцо с отверстиями для крепления погона. Для исключения деформации кольца к нему и корпусу башни приварены ребра жесткости. Кроме того, к кольцу приварены две колодки с вырезом под штырь стопора башни по-походному и кронштейн крепления механизма поворота башни. В кормовой части последней приварена пластина для крепления кронштейна сиденья стрелка, а с левой стороны кронштейн электрощитка. К крыше башни приварены кронштейн плафона освещения, бонки для крепления стопора люльки по- походному и кронштейн уравновешивающего механизма качающейся части установки. В переднем листе башни имеется прямоугольный вырез, к которому справа и слева приварены щеки с бобышками под цапфы маски. Маска служит основанием для крепления люльки и для защиты стрелка и механизмов установки от пуль и осколков снарядов. Зазоры между башней и маской закрыты уплотнителем из прорезиненной ткани.

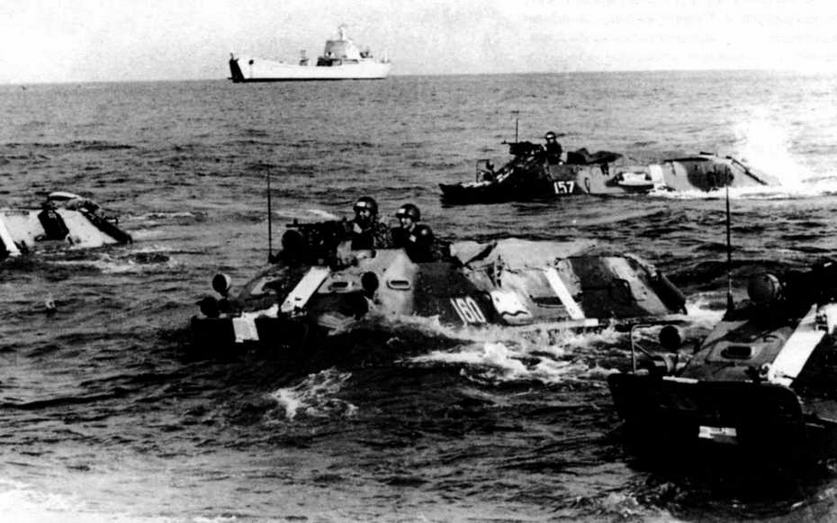

Бронетранспортеры БТР-60П одного из подразделений морской пехоты КЧФ движутся к берегу. Учения «Юг», июнь 1971 года

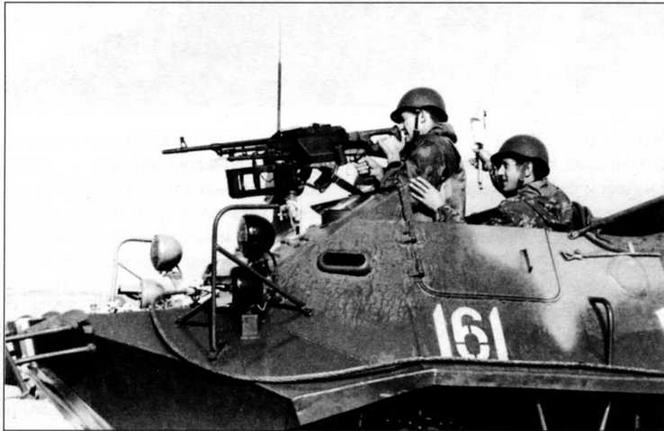

На этом БТР-60П установлен 7,62-мм пулемет ПКБ. 1971 год

В маске имеются четыре окна: среднее, большое — для ствола пулемета КПВТ, под ним малое — для трубы гильзоотвода КПВТ, левое — для прицела ПП-61АМ и правое — для ствола пулемета ПКТ. В левое окно вмонтировано защитное стекло. У правого окна приварена труба с кронштейном и усилителями, к которым крепятся коробкодержатель и лоток патронной ленты пулемета КПВТ. Между верхней частью маски и крышей башни установлен уравновешивающий механизм, предназначенный для обеспечения плавного движения качающейся части установки в вертикальной плоскости. Несущей частью пулеметов и всех основных узлов и механизмов качающейся части установки: амортизаторов, консоли, механизма перезаряжания КПВТ, каретки ПКТ, коробкодержателей, гильзозвеньеотводов и гильзозвеньесборника — является люлька. Она представляет собой жесткую сварную раму и крепится к маске. Основу вооружения БТР-60ПБ составляет крупнокалиберный пулемет Владимирова (КПВ). Пулемет ПКТ может рассматриваться лишь как вспомогательное оружие. Пулемет КПВ был разработан в 1944 году.

Может использоваться в качестве пехотного, зенитного и танкового (бронетранспортерного). Пехотный вариант пулемета на колесном станке приняли на вооружение в 1949 году под обозначением ПКП (пулемет крупнокалиберный пехотный). В 1955 году колесный станок заменили на более легкий и совершенный треножный. Танковый вариант пулемета, имеющий обозначение КПВТ (крупнокалиберный пулемет Владимирова танковый) снабжен электроспуском и импульсным счетчиком выстрелов.

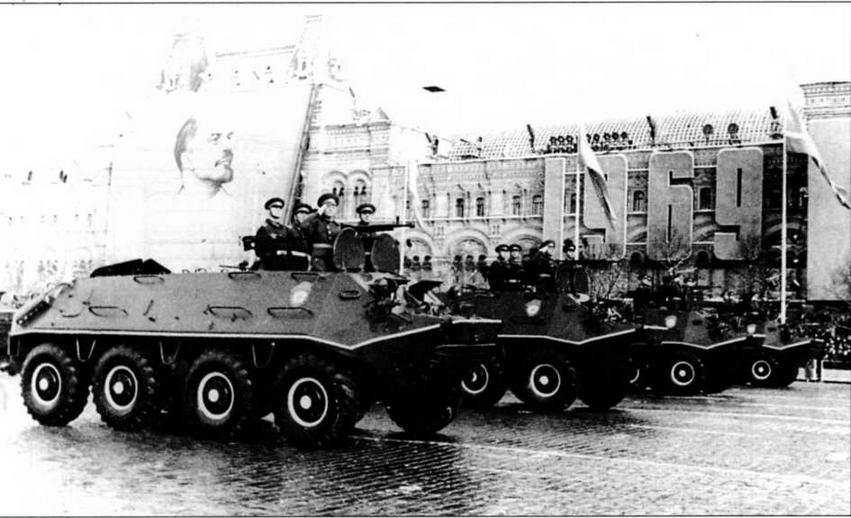

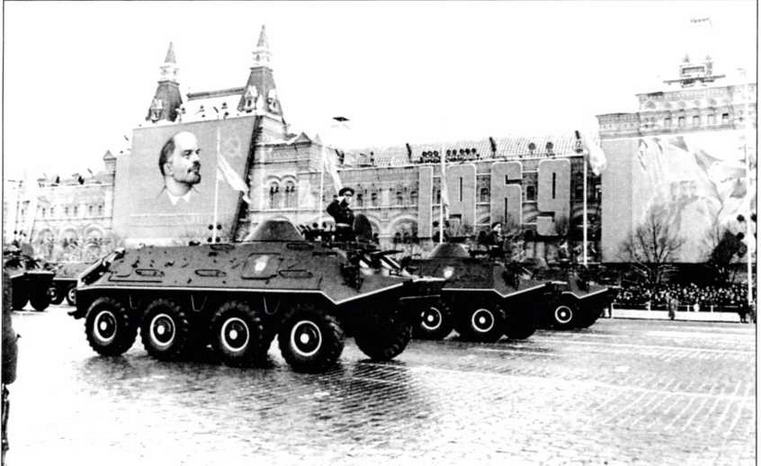

Бронетранспортеры БТР-60ПА проходят по Красной площади. 7 ноября 1969 года

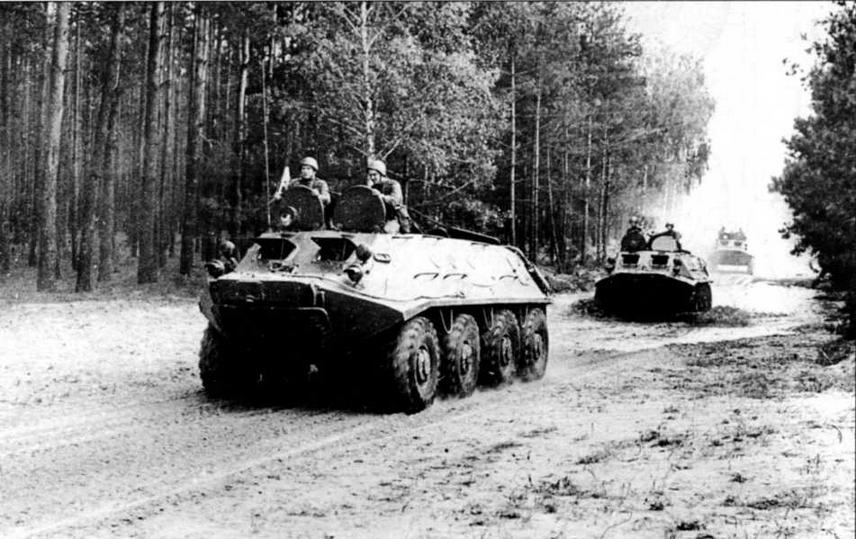

Колонна бронетранспортеров БТР-60ПА на марше

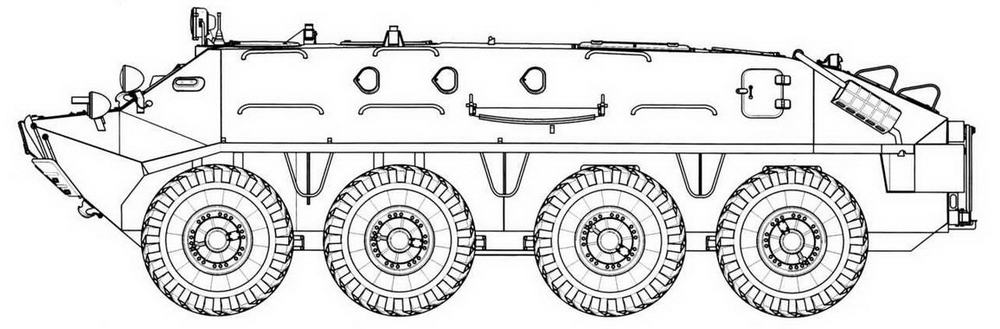

БТР-60ПА 1963 г.

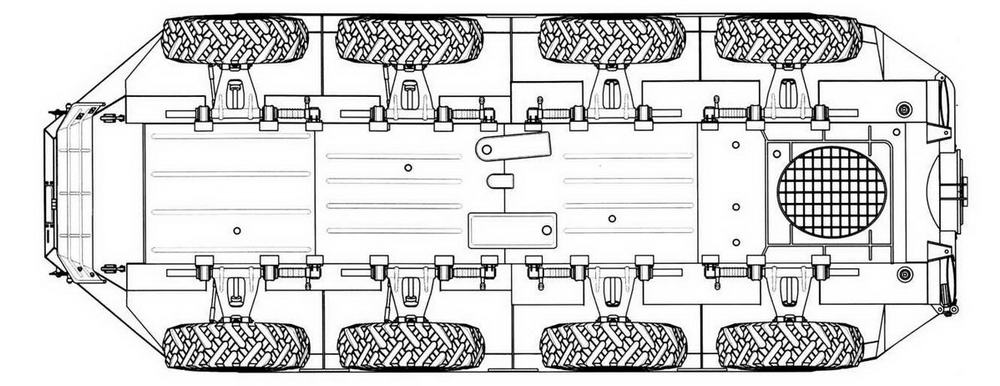

Вид снизу

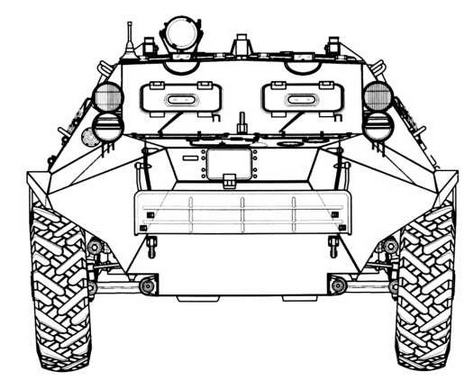

Вид спереди

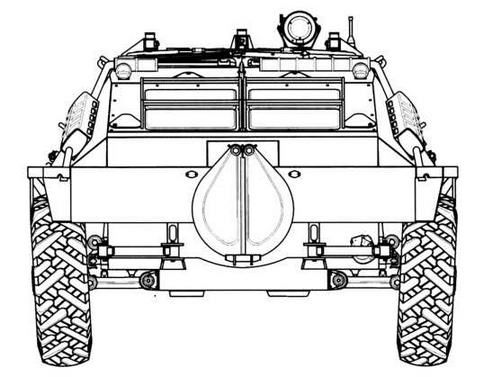

Вид сзади

Кожух ствола расширен для облегчения обслуживания пулемета. Первоначально пулемет КПВТ устанавливался на отечественных тяжелых танках Т-10 в башне в спаренной установке со 122-мм пушкой. С 1965 года КПВТ — основное оружие отечественных колесных бронетранспортеров. Автоматика пулемета использует энергию отдачи ствола при его коротком ходе. Темп стрельбы — 550 — 600 выстр./мин. Питание пулемета — из металлической нерассыпной ленты с замкнутым звеном, составляемой из кусков по 10 звеньев. Куски соединяются между собой патроном во время снаряжения ленты и во время стрельбы распадаются. Боекомплект БТР-60ПБ — 500 патронов (10 лент по 50 патронов в каждой). Подача ленты двусторонняя, ее можно изменить с левой на правую, и наоборот. Режим огня — непрерывный. Масса тела пулемета — 7,5 кг. Прицельная дальность стрельбы прямой наводкой — 2000 м. Пулемет используется для борьбы с легкобронированными наземными целями, огневыми точками и целями, расположенными за легкими укрытиями полевого типа, с низколетящими самолетами и вертолетами.

Бронетранспортеры БТР-60ПА Болгарской народной армии. 1970-е годы

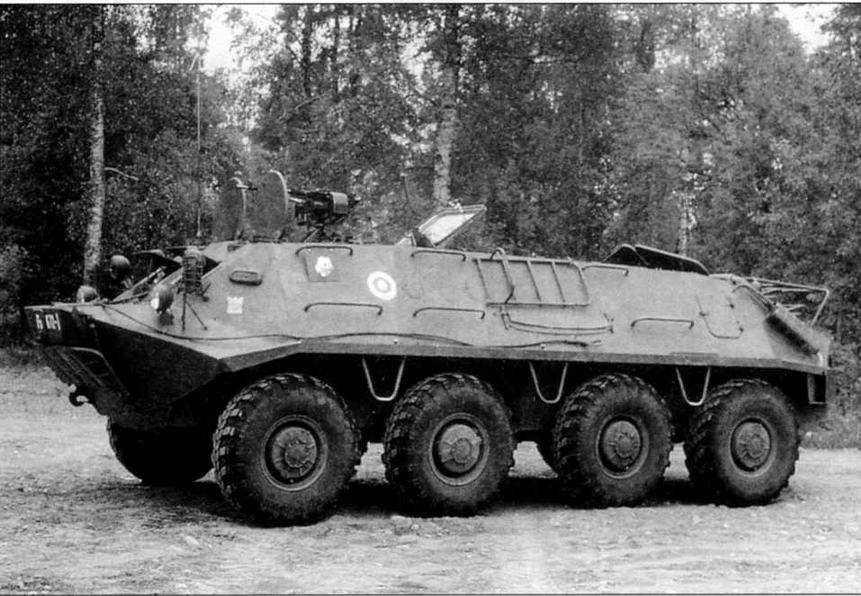

Бронетранспортер БТР-60ПА финской армии. Осень 1981 года

Выдающейся огневой мощью, сочетающей скорострельность станкового пулемета с бронебойным действием противотанкового ружья, пулемет КП В обязан патрону, под который он был создан. Этот патрон с бронебойно-зажигательной пулей со стальным сердечником Б-32 разработали в 1938 году для отечественных противотанковых ружей и приняли на вооружение в 1941 году. Во время Великой Отечественной войны этот патрон использовался для стрельбы из отечественных противотанковых ружей ПТРД и ПТРС. Большая мощность патрона и высокая пробивная способность пули значительно превосходили существовавшие иностранные образцы и делали перспективной идею создания противотанкового пулемета. 14,5-мм патрон в полтора-два раза превосходил по энергетике состоявшие на вооружении другие крупнокалиберные патроны, в том числе и отечественный 12,7-мм к пулемету ДШК обр. 1938 г.

Для наиболее полной реализации потенциала патрона по бронепробиваемости в 1941 году в дополнение к обычной была принята и специальная бронебойно-зажигательная пуля БС-41, имевшая твердосплавный (металлокерамический) бронебойный сердечник из карбида вольфрама. Такой сердечник значительно тверже и тяжелее сердечника из стали. Пуля БС-41 по бронепробиваемости в два раза превосходит обычную бронебойно-зажигательную пулю Б-32, пробивающую 30-мм броневую плиту с дистанции 500 м по нормали. Для стрельбы из пулемета также могут использоваться патроны с бронебойно-зажигательно-трассирующей пулей БЗТ (со стальным сердечником), бронебойно-зажигательно-трассирующей специальной пулей БСТ (с твердосплавным сердечником), пристрелочно-зажигательной (разрывной) пулей ПЗ и зажигательной мгновенного действия (МДЗ). В 1989 году пуля БС-41 была модернизирована и получила обозначение БС.

Башенная установка:

1 — прибор наблюдения ТНПТ-1; 2 — защитное стекло прицела: 3 — планка стопора люльки по-походному; 4 — штифт: 5 — уравновешивающее устройство: 6 — уплотнение маски; 7 — пулемет КПВТ; 8 — пулемет ПКТ; 9 — защелка коробкодержателя; 10 — стопор башни по- походному; 11 — регулировочный механизм; 12—патронная коробка; 13 — гильзозвеньесборник; 14 — кнопка электроспуска ПКТ; 15 — рукоятка маховика поворотного механизма; 16 — кнопка электроспуска КПВТ; 17 — сиденье стрелка; 18 — прицел; 19 — рукоятка тормоза подъемного механизма; 20 — рукоятка перезаряжания; 21 — рукоятка маховика подъемного механизма; 22 — рукоятка стеклоочистителя: 23 — рукоятка тормоза погона; 24 — электрощиток башни

В парадном строю — бронетранспортеры БТР-60ПБ. Москва, 7 ноября 1969 года

Пуля БС с дистанции 500 м пробивает плиту броневой стали толщиной до 50 мм. Среди других систем стрелкового оружия пулемет Владимирова по огневой мощи не имеет равных на поле боя. Счетверенная зенитная установка пулеметов КПВ, например, при суммарном темпе стрельбы в 2400 выстр./мин., при необходимости переведенная в положение для стрельбы по наземным целям, может за несколько секунд превратить трехосный армейский грузовик в пылающий разрушенный остов, просевший в темную маслянистую лужу. Дульная энергия пулемета — 32 000 Дж., и попадание пули в любую часть тела человека практически всегда смертельно, причем любое попадание в конечность ведет к ее отрыву. КПВТ — это, без сомнения, легендарное оружие, которое узнается по одному звуку стрельбы.

Что касается 7,62-мм пулемета ПКТ (пулемет Калашникова танковый), то он был принят на вооружение в 1962 году и поступил на смену пулемету СГМТ. Начальная скорость пули со стальным сердечником составляет 865 м/с, темп стрельбы — 650 — 700 выстр./мин. Боекомплект ПКТ состоит из 2000 патронов (8 лент по 250 патронов в каждой). Пулемет ПКТ предназначен для стрельбы по живой силе противника и его огневым средствам на дальностях до 1500 м.

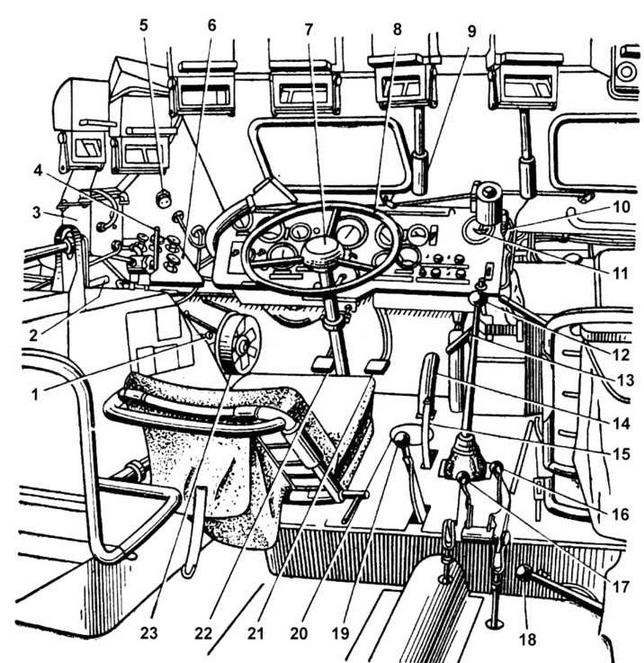

Органы управления:

1 — кнопки подсоса и ручного управления дроссельной заслонкой; 2 — рукоятка открытия жалюзи; 3 — блок питания прибора ночного видения водителя; 4 — рукоятка крана управления заслонками водомета; 5 — передняя розетка переносной лампы (24 в); 6 — блок шинных кранов; 1—кнопка сигнала; 8 — рулевое колесо; 9 — рукоятка броневой крышки смотрового люка водителя; 10 — включатель стеклоочистителя; 11 — ручной рычаг привода стеклоочистителя; 12 — рычаг коробки передач; 13 — рукоятка привода волноотражателя; 14 — педаль управления дроссельными заслонками; 15 — рычаг стояночных тормозов; 16 — рычаг включения передних (первого и второго) мостов; 17 — рычаг управления раздаточной коробкой; 18 — рычаг управления лебедкой; 19 — рычаг управления водометом; 20 — люк для доступа к предохранительному клапану и к крану ресивера; 21 — педаль тормоза: 22 — педаль сцепления; 23 — передний отопитель
