Отладка револьвера Наган 1895

Если качку таким путем ликвидировать не удается, следует определить причину, отчего она происходит. Если она за счет износа отверс­тия, надо подобрать запасной курок или крю­чок. Когда качка происходит от износа осей, то их нужно заменить. Старые оси выворачивают­ся из рамки плоскогубцами. Если их вывернуть не удается, нужно положить рамку плоскостью на стальную плиту и ударить несколько раз молотком по концу оси. От ударов молотка расклепанная головка оси будет выжата на пра­вую сторону рамки. Далее накернить по центру головки и просверлить небольшое гнездо по толщине рамки, диаметром 2,5 мм. При выс­верловке оси курка надо пользоваться сверлом на 1 мм больше нужного. После высверловки раззенковать отверстие под углом 120°, не заде­вая при этом поверхности рамки. Ослабленная высверловкой ось в резьбе свободно выверты­вается плоскогубцами. Вывернув ось, нужно подобрать и ввернуть новую с таким расчетом, чтобы она плотно ввинчивалась в рамку и име­ла несколько больший диаметр. Затем, закре­пив рамку в тисках, опилить головку ее по высо­те, оставив под расклепку 0,5 мм. Далее вста­вить ось в гнездо специальной подставки и расклепать ее головку (рис. 14).

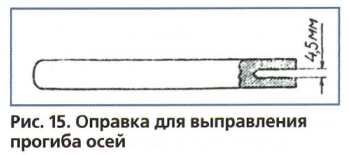

Место расклепки зачистить личным над­филем и мелкой шкуркой. После подгонки оси проверить угольником ее перпендику­лярность к рамке. В случае ее прогиба вып­равить специальной оправой (рис. 15).

Подогнав оси, можно считать, что про­тяжка спуска от качки курка и спускового крючка ликвидирована.

При отладке спуска необходимо обра­ботать курок, в котором подогнуть вверх спицу, иначе она будет давить на верхнюю часть кисти руки при глубокой хватке ре­вольвера, а также опилить на одну треть вы­соты проушины для шатуна (в курках револь­веров тройного действия), которые мешают ползуну опускаться вниз после выстрела (рис. 16).

Подогнав курок, нужно собрать револь­вер и проверить величину отбоя (отхода) курка. Для нормального поворота барабана, во избежание осечек и перелома верхней площадки курка, он должен иметь отбой. От­бой курка считается нормальным, когда ось бойка выходит наполовину своего диаметра из-за щечек задней стенки рамки (рис 17).

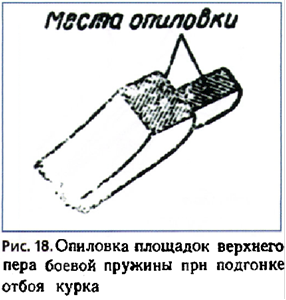

Для проверки отбоя взвести и опустить курок с боевого взвода, придерживая хвост спускового крючка в заднем положении и оп­ределив положение шпильки бойка относи­тельно заднего среза рамки. Правильность отбоя регулируется подпиловкой верхней и нижней площадок, верхнего пера боевой пру­жины. При большом отбое подпиливается нижняя площадка, при малом - верхняя. Подпиливать площадки нужно осторожно, с небольшим углом наклона назад. Необходи­мо, чтобы давление передней площадки на курок осуществлялось ее передним концом. Если передняя площадка запилена на конус или завалена вперед, то после выстрела курок не будет энергично отходить назад (рис. 18).

После отладки проверить спуск, закоп­тив курок и несколько раз произвести взвод и спуск его, наблюдая за поведением мушки в прорези прицела. Возможно, что курок при своем движении задевает за боковые щечки рамки и сбивает наводку оружия. Если же мушка при спуске курка «прыгает» или сбива­ется в сторону, необходимо осмотреть курок. В случае касания или удара курка по щечкам рамки копоть на курке будет нарушена. Каса­ние курком стенки рамки может происходить от погиба оси курка, от неправильной под­гонки верхней площадки боевой пружины (площадка запилена набок), от выхода шпильки бойка из отверстия, от забитости внутренних стенок щечек рамки. Устраняют эти неисправности обычным путем: правкой оси, опиловкой площадки пружины, зачист­кой надфилем забоин точек рамки и посад­кой и закреплением оси бойка.

Сбивание оружия может происходить при провале спускового крючка и ударе хвостом спускового крючка по пальцу. Про­вал хвоста спускового крючка после срыва курка происходит от слишком жесткого сцеп­ления боевого взвода курка с шепталом спускового крючка (углы зацепления запиле­ны остро). Кроме того, провал может полу­читься от ослабления нижнего пера боевой пружины во время ее подгонки и после дли­тельной эксплуатации револьвера. Для уст­ранения этого дефекта нужно на коленчатом выступе спускового крючка сделать прорезь ножовочным полотном в виде ласточкиного паза и забить в этот паз металлический стер­жень, который, упираясь после срыва курка в заднюю стенку рамки, ограничивал бы дви­жение спускового крючка в заднее положе­ние (рис. 19).

Припиливая высоту этого выступа, нуж­но учитывать, что иногда попадаются патро­ны с завышеными допусками шляпок и при плотной подгонке этого выступа курок с та­ким патроном на боевой взвод не будет взведен. В целях устранения подобных явле­ний нужно подпилить выступ так, чтобы пос­ле спуска курка спусковой крючок имел ход в пределах 0,1-0,2 мм.

При большом ослаблении нижнего пера пружины лучше боевую пружину заменить и подогнать новую.

Удар на палец происходит от износа уг­лов зацепления, от этого может происходить и срыв курка с боевого взвода, что крайне недопустимо. Для проверки взвести курок и с усилием надавить пальцем на спицу, курок должен прочно удерживаться на шептале. Если он срывается, то необходимо изменить углы сцепления курка и спускового крючка, как сказано выше. После их опиловки шепта­ло и боевой взвод курка заполировать.

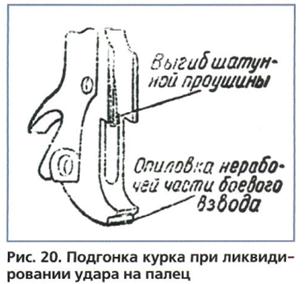

Чаще всего удар на палец может проис­ходить от сильной пружинной части нижнего пера боевой пружины при нормальном за­цеплении, от удара носиком курка по нижне­му перу пружины, от удара проушиной шату­на курка по верхней плоскости коленчатого выступа спускового крючка и от удара кур­ком по ползуну. Все эти причины трудно вы­явить. Нужно внимательно проверить все возможные причины, вызывающие удар кур­ка на палец, и устранить их. Если удар проис­ходит вследствие сильного нижнего пера пружины, то подогнать нижнее перо так, как сказано выше. При ударе носиком курка по переднему концу пружины опилить надфи­лем нерабочую грань носика курка. Если удар происходит правой шатунной проуши­ной курка по коленчатому выступу спусково­го крючка, то нужно ее отогнуть молотком в левую сторону (рис. 20).

Очень часто удар на палец происходит от удара шатунным выступом по нижней час­ти ползуна, для устранения этого дефекта подпилить верхнюю часть шатунного высту­па. Все эти удары, если их не устранить, пе­редаются на спусковой крючок и на оружие еще до вылета пули из канала ствола и вызывают отрывы пуль.

Лучшие стрелки из револьвера для вы­полнения упражнения РП-5 готовят два ре­вольвера. Один предназначается для стрельбы по круглой мишени, а второй - по силуэту.

Для стрельбы по круглой мишени требу­ется револьвер с сухим коротким спуском, а для стрельбы по силуэту спуск должен быть мягкий, с небольшой потяжкой.

Немалое значение имеет изменение мушки по высоте при переходе от круглой мишени к стрельбе по силуэту. Это передви­жение мушки требует большого навыка и умения. В силу этого спортсмен, располагаю­щий двумя револьверами, будет иметь зна­чительное преимущество перед выполняю­щими упражнение из одного.

ПОДГОНКА ПРИЦЕЛЬНОГО ПРИСПОСОБЛЕНИЯ

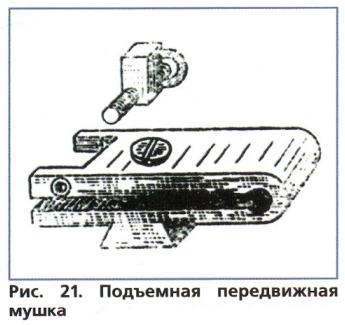

По правилам соревнований внесение поправок на прицельном приспособлении можно осуществлять только при помощи инструмента. Мушку рекомендуется делать подъемную, прямоугольную, шириной 2,5-3,3 мм. При изготовлении подъемной мушки необходимо предусматривать возможность боковых поправок, если револьвер не имеет смещающегося целика (рис. 21).

Прорезь целика может быть прямоу­гольной или полукруглой, форму ее обычно подгоняет оружейник в соответствии с тре­бованием спортсмена. Очень часто в меха­низме прицела возникает люфт из-за изно­са головки винта или его резьбы, который может привести к самопроизвольному пе­ремещению целика. Одностороннее смеще­ние целика вызывает изменение в положе­нии средней точки попадания. Чтобы определить положение шлица винта, нужно нес­колько раз взвести и спустить курок. При наличии люфта от удара курком винт нес­колько повернется и шлиц сойдет с пове­рочного положения. Для устранения этого дефекта нужно завальцевать горловину ка­нала прицела так, чтобы винт перемещался с небольшим усилием. При вертикальных перемещениях средней точки попадания обратить внимание на люфт винта мушки, очень часто в заводских револьверах голов­ки подъемных винтов изготовляются по ве­личине меньше, чем раззенковка на осно­вании мушки. Поэтому между головкой винта и основанием ствола, куда он упира­ется, появляется зазор, на величину которо­го мушка и качается по вертикали. При на­личии подобных явлений необходимо изго­товить винт с повышенной головкой и наре­зать резьбу следует разрезной плашкой, чтобы она получилась как можно полнее. Это исключит возможность люфта. При из­готовлении подъемной мушки не рекомен­дуется делать на верхнем плече насечку, способствующую отражению солнечных лу­чей. Из практики известно, что наибольший процент поломок мушек происходит в мес­тах рисок насечки. Опытные спортсмены ре­комендуют перед стрельбой копчение му­шек и целиков копотью березовой коры или стеариновой свечи.

ИЗГОТОВЛЕНИЕ РУКОЯТКИ К СЛУЖЕБНОМУ РЕВОЛЬВЕРУ

Рукоятки заводского изготовления не пригодны для переделки и подгонки их по ру­ке стрелка. При подгонке заводской рукоятки стрелкам, имеющим маленькую кисть руки, приходится подрезать заднюю опорную плос­кость рукоятки до металла рамки с целью по­дачи руки вперед. Иначе такие стрелки не достают серединой ногтевой фаланги до спускового крючка.

В связи с этим рукоятка в местах подрез­ки трескается, откалываются верхние опор­ные выступы щечек, и она приходит в негод­ность. С целью усиления прочности рукоятки необходимо опилить заднюю часть рамки ре­вольвера (рис. 22).
