Отладка револьвера Наган 1895

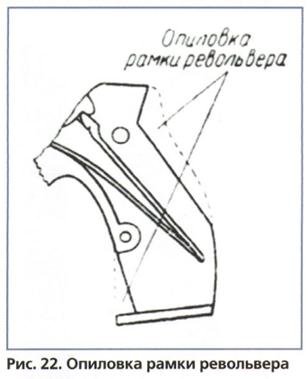

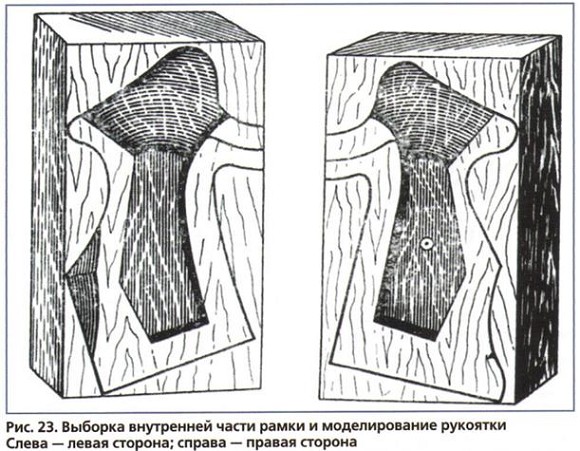

Поэтому целесообразнее изготовить но­вую рукоятку из бруска выдержанного сухого дерева, лучше ореха, размером 6x8x12 см. Волокна дерева должны быть расположены вдоль бруска, сверху вниз. Вначале надо от­фуговать по ширине обе плоскости бруска. Затем наложить рамку револьвера попере­менно на правую и левую стороны бруска так, чтобы нижняя передняя стенка рамки была от края бруска на 1-2 см, а верхняя задняя часть рамки - на 1-1,5 см. При этом положение рам­ки на бруске получится несколько наперекос. Это делается с целью усиления прочности ру­коятки. Наложенную рамку на плоскостях бруска очертить карандашом и на бруске ста­меской выбрать глубину, равную половине толщины рамки (рис. 23).

После этого брусок распиливается на две части лучковой пилой так, чтобы правая щеч­ка имела сверху размеры 2 см, а снизу 3,5 см, соответственно левая снизу — 2 см, а сверху — 3,5 см. Такой разрез бруска необходим для того, чтобы выступ под большой палец полу­чился как можно полнее. Согласно правилам соревнования рукоятка револьвера должна быть не шире 5 см. Форма ее должна быть та­кой, чтобы рукоятка касалась только кисти ру­ки. Выступы и вырезы, создающие опору для кисти (сверху или снизу), разрешаются в пре­делах 0,5 см от профиля рукоятки. Размер выступа под большой палец не ограничивает­ся, но он должен быть в пределах общей ши­рины рукоятки.

После распиловки бруска необходимо обе щечки надеть на рамку револьвера и про­верить плотность их подгонки.

Зазор между щечками не допускается. Рамка револьвера внутри щечек должна дер­жаться плотно и без качки. Моделирование рукоятки производится следующим образом.

На внутренней плоскости правой щечки вычертить карандашом форму рукоятки, ис­ходя при этом из размера кисти руки. Наме­ченный рельеф правой стороны рукоятки вы­резать узкой лучковой пилой. Затем соеди­нить обе щечки и по правой счертить левую.

При опиловке узкой пилой левой щечки в задней части ее оставляется запас дерева для упора мякоти большого пальца и нижней час­ти ладони. Передняя часть щечки обрезается точно по нанесенным размерам правой сторо­ны. Низ рукоятки обрезается параллельно стволу по длине, на ширину захвата ладони руки. В верхней части предварительно выпи­лить узкой пилой площадку под большой па­лец с припуском 4-5 мм для окончательной подгонки по руке стрелка.

Проделав это, нужно вложить рамку револьвера попеременно в правую и ле­вую щечки и через отверстие в рамке для соединительных винтов щечек просвер­лить сквозные отверстия сверлом 4 мм. За­тем с наружных сторон эти отверстия углу­бить сверлом 8,5 мм для установки гаек (глазков) соединительных винтов, имею­щих диаметр 9 мм. Гайки запрессовать в щечки как можно глубже и плотнее. Затем отвернуть соединительный винт, снять бо­ковую крышку рамки и, привернув правую щечку к рамке револьвера, просверлить в ней отверстие для соединительного винта рамки. С наружной стороны это отверстие рассверлить сверлом 6,5 мм под головку винта.

Подгонку рукоятки непосредственно по руке стрелка производить так, чтобы площадь соприкосновения ее с кистью руки бы­ла по возможности большей. Для этого вна­чале полукруглыми стамесками обрабатыва­ется правая щечка. В задней нижней части выбирается углубление для помещения мя­коти ладони, в средней части щечки оставля­ется небольшое утолщение, необходимое для одинаковой фиксации револьвера в ру­ке. Верхняя часть щечки в районе положения указательного пальца делается как можно тоньше для того, чтобы пальцы при обхвате рукоятки имели естественное положение, а не были бы сильно разведены в стороны (растопыренными).

Опорная площадка под средний палец делается как можно ближе к предохрани­тельной скобе с тем, чтобы расстояние меж­ду указательным и средним пальцами было по возможности минимальным. Подогнав правую щечку, нужно привернуть обе щечки к рамке револьвера, свернуть их соедини­тельным винтом и подогнать левую. Вначале подгоняется средняя часть щечки под мякоть большого пальца и выступ под этот палец. Наклон выступа делается по желанию стрел­ка. Затем подгоняется передняя часть щечки. Обрабатывать переднюю часть левой щечки необходимо совместно с правой, добиваясь более плотного обхвата рукоятки всеми тре­мя пальцами. Левая сторона опорной пло­щадки для среднего пальца делается нес­колько ниже правой для того, чтобы исклю­чить сваливание револьвера.

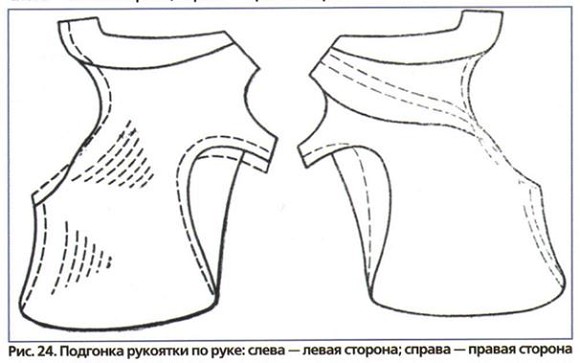

При подгонке этих мест, стрелку нужно несколько раз вскинуть револьвер и прове­рить положение мушки в прорези прицела. Если мушка прижимается к правой стороне прорези, то осторожно подрезать места при­легания мякоти большого пальца и нижней части ладони так, чтобы рука переместилась немного влево. А если мушка прижимается к левой стороне прорези, нужно подпилить заднюю часть правой щечки, включая фикси­рующий выступ, и переместить руку немного вправо. В случае если мушка видна выше прорези прицела, нужно подрезать полук­руглой стамеской опорную площадку под средний палец. Если мушка внизу, то необ­ходимо на опорную площадку наклеить тон­кий слой ореховых опилок, перемешанных со столярным клеем (рис. 24).

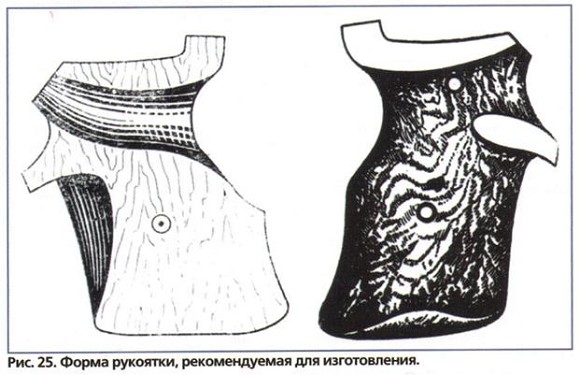

Работая полукруглой стамеской, нужно несколько поворачивать ее в дереве, нажи­мая при этом на ее рукоятку. Выборка дерева стамеской поперек волокон без поворота может вызвать различные отколы. По окон­чании грубой подгонки рукоятки пилой, рашпилем или стамеской нужно обрабаты­вать рукоятку полукруглым драчевым на­пильником с тем, чтобы сделать рукоятку об­текаемой и красивой (рис. 25).

Затем зачистить ее шлифовальной шкуркой. Зачищенную рукоятку слегка смо­чить водой и просушить. Далее обязательно зашлифовать мелкозернистой шкуркой и от­полировать. После полировки на рукоятке нарезается насечка. Насечку наносить по направлению волокон дерева при помощи специального прибора.
