Всего было построено 1095 серийных истребителей А5М всех модификаций.
Самолет А5М (Мицубиси тип 96) представлял собою цельнометаллический одноместный низкоплан с эллиптическим свободнонесущим крылом и неубирающимся шасси.
Фюзеляж - цельнометаллический полумонокок круглого сечения с развитым отъемным гаргротом. В фюзеляже расположены агрегаты двигателя, моторама, бензобак, кабина летчика, радиостанция (на самолетах поздних серий). Под хвостовой частью к усиленному шпангоуту крепится посадочный крюк.
Крыло - двухлонжеронное, эллиптическое в плане, конструктивно состоит из центроплана, составляющего
Оперение. Горизонтальное оперение - двухлонжеронное (передний лонжерон - вспомогательный). На руле высоты установлены переустанавливаемые в полете триммеры. Киль составляет единое целое с гаргротом. Руль направления имеет отгибной триммер.
Все поверхности управления имеют металлический каркас и обтянуты полотном.
Шасси - консольной схемы, неубираемое. Амортизаторы позволяли гасить большую энергию при посадке на палубу. Стойки и колеса заключены в обтекатели (на части истребителей и на всех учебных двухместных машинах капотирование колес частично либо полностью демонтировалось, так как при использовании с грунтовых аэродромов пространство внутри обтекателя быстро забивалось грунтом и грязью.). Хвостовая стойка - самоориентирующаяся, с резиновым роликом вместо колеса.
Вооружение самолета - два 7,7-мм пулемета Тип 89 с боекомплектом по 400 патронов на ствол.
Под крылом можно было подвесить две 30-кг бомбы.
Силовая установка - звездообразные 9-Цилинд-ровые поршневые двигатели воздушного охлаждения Накадзима семейства «Котобуки» мощностью от 630 до 785 л. с. с двухлопастными или трехлопастными воздушными винтами изменяемого шага и постоянного числа оборотов фирмы Сумимото.
Размеры, м (А5М1/А5М4): размах крыла - 11,0/11,0, длина самолета - 7,71/7,57, высота стояночная - 3,2/3,27, площадь крыла - 17,8 м2.
Массы и нагрузки (А5М1/А5М4): масса пустого - 1075/1216 кг, взлетная масса - 1500/1671 кг.
Летные данные (А5М1/А5М4): максимальная скорость на большой высоте - 400/430 км/ч, крейсерская скорость - 347/352 км/ч, практический потолок - 8900/9800 м, дальность полета - 705/1200 км (с ПТБ).
МицубисиТип 0/А6М «Рейзен» (союзные кодовые имена «Зеро», «Зек»)
К маю 1937 г. командование японского флота разработало очередные требования под обозначением 12-Ши. В них от истребителя требовалось развивать скорость до 500 км/ч, иметь время полета до 8 часов с подвесным баком на крейсерской скорости и иметь вооружение из двух 20-мм пушек и двух 7,7-мм пулеметов.
К концу 1937 г. потребность в новом истребителе обозначилась еще четче - началась японо-китайская война, и среди множества самолетов, находившихся на вооружении китайских ВВС, японцам все чаще стали попадаться советские истребители И-15, И-15бис и И-16. Если И-15 и И-15бис для основных японских истребителей - армейского Ki.10 и морского А5М - особой опасности не представляли, то И-16 противопоставить было нечего. В 1938 г. появился новый армейский истребитель Ki.27, почти уравнявший возможности сторон, но и он лишь при определенных условиях имел превосходство над И-16.
Новый истребитель фирмы Мицубиси вновь было поручено проектировать Дзиро Хорикоси. Конкурентов у фирмы Мицубиси не было - фирма Накадзима отказалась участвовать в конкурсе. Кавасаки же не имела опыта проектирования морских самолетов.
В качестве силовой установки был выбран 14-цилиндровый звездообразный
мотор воздушного охлаждения Мицубиси «Дзуйсей» 13 мощностью 875 л.с. на высоте 3600 м. В качестве конструкционного материала для планера был выбран новый сплав фирмы Сумимото из алюминия с цинком и хромом - ESD.Хорикоси пытался совместить в самолете хорошую маневренность с высокой скоростью и скороподъемностью. Чтобы обеспечить высокую маневренность, площадь крыла была сделана довольно большой, сравнительно высокая скороподъемность достигалась легкостью конструкции истребителя. Нагрузка на крыло у нового истребителя оказалась небольшой, и выигрыш в скорости достигался за счет удачной аэродинамической компоновки.
В феврале 1939 г. самолет покинул сборочный цех завода фирмы Мицубиси в г.Нагоя и в обстановке строжайшей секретности 19 марта был перевезен на аэродром Кагамигахара. Новому истребителю было присвоено «короткое» обозначение А6М1. До конца марта проводились интенсивные наземные испытания и проверки, после чего 1 апреля во второй половине дня летчик-испытатель Кацузо Сима поднял его в воздух. К июлю новый истребитель был передан морским летчикам-испытателям. В это же время самолет подвергся переделке - двухлопастный винт неизменяемого шага заменили на трехлопастный фирмы Сумимото с изменяемым шагом. В сентябре был выпущен второй прототип, а 14 ноября истребитель был предварительно в основном одобрен флотом. А6М был уже опробован как палубный самолет при посадках на палубу авианосца.

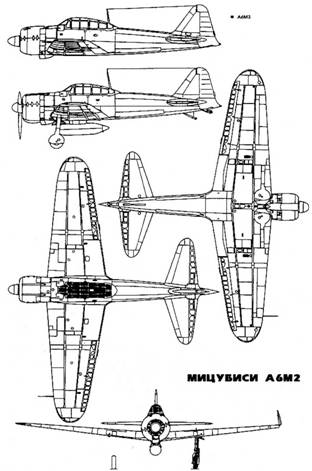

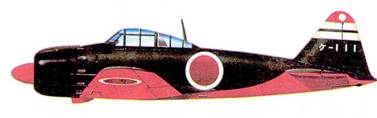

К этому времени был готов более мощный двигатель Накадзима NK1C «Сакае»12. По размерам и весу двигатель был несколько крупнее «Дзуйсей» 13, но зато его мощность достигала 950 л.с. на высоте 4200 м. Было решено строить третий прототип сразу с новым мотором. Модификация, обозначенная А6М2, совершила первый полет 28 декабря 1939 г. Был выпущен еще один А6М2, но 18 марта 1940 г. он разбился во время испытаний на пикирование из-за нарушения прочности крыла, а испытатель погиб. В середине июля 15 А6М2 войсковой серии передали в 12-й смешанный морской авиаотряд для переучивания строевых летчиков. 31 июля А6М2 был окончательно принят флотом как палубный истребитель. Именно тогда А6М2 получил «длинное» обозначение - «морской палубный истребитель Тип 00 модель 11» или сокращенно на японском «Рейзен» или «Рейсики» ("истребитель ноль"). С августа 1940 г. началось серийное производство А6М2.
12-й смешанный морской авиаотряд к моменту получения А6М2 базировался в Китае. К сентябрю 1940 г. его летчики освоили новые машины, и 13 сентября 13 самолетов впервые вступили в бой. За несколько минут было сбито 27 И-15, И-16 и «Хоук» III. Успех нового истребителя был полным. Впрочем, удачный дебют А6М2 в Китае был мало кем замечен.
К концу 1940 г. в Китае уже имелось свыше сотни А6М2 моделей 11 и 12, которые полностью захватили господство в воздухе над центральными районами Китая. В мае - июне 1940 г. японцы предприняли наступление на центральном фронте, и китайские войска потерпели поражение. Интересно, что к этому времени А6М2 уничтожили практически все истребители ВВС Китая, кроме небольшого числа советских машин, на которых китайские пилоты пытались противостоять японцам.
В течение всего 1940 г. А6М интенсивно совершенствовался. На истребителе усилили нижнюю обшивку крыла, были также установлены складывающиеся законцовки крыла, уменьшавшие размах с 12 до 11 м, под размер лифтов основных японских авианосцев. Эта модификация называлась А6М2 модель 21. Начиная с модели 21 истребитель начали строить по лицензии и на заводе фирмы Накадзима в Койзуми.
В течение 1941 г. производство А6М продолжало нарастать, и к 7 декабря 1941 г. в частях имелось уже 330 штук. Из 591 палубного истребителя, базировавшегося на авианосцах, 328 составляли А6М.
