Фюзеляж - цельнометаллический полумонокок с работающей обшивкой. В носовой части находился двигатель, его агрегаты и моторама, за ними располагались патронные ящики пулеметов. Казенники фюзеляжных пулеметов выходили в кабину летчика поверх приборной доски, что позволяло перезаряжать оружие вручную.

Кабина летчика была скомпонована весьма эргономично, несмотря на свой относительно небольшой объем, чтобы летчик не уставал в ходе длительных перелетов. Фонарь кабины - каплевидный, обеспечивал круговой обзор, но при этом имел большое количество переплетов.

За кабиной, в хвостовой балке, располагалось радиооборудование, кислородный баллон и огнетушитель. Ранние «Зеро» не имели бронезащиты вообще, на более поздних стали устанавливать 7,7- или 13-мм бронеспинку и бронеподдон. На самолетах серии А6М5с под кабиной летчика имелся протестированный бензобак.

Крыло было выполнено двухлонжеронным, с нервюрами ферменного типа и несущим профилем Мицубиси 118. В крыле располагались бензобаки и пушки с боекомплектом. На А6М2 законцовки крыла складывались вручную для хранения в ангаре авианосца. На более поздних модификациях самолета крыло усиливали за счет утолщения его обшивки. Самолет имел «боевые» закрылки, которые можно было отклонять в бою для уменьшения радиуса виража.

Хвостовое оперение по конструкции в целом подобно крылу. Передний лонжерон как горизонтального, так и вертикального оперения - вспомогательный, задний - основной. Обшивка всех поверхностей управления - полотняная, каркас - дюралюминиевый.

Основное шасси самолета - консольной схемы, с полуарочными стойками и пневматиками высокого давления. В полете полностью закрывалось створками. Уборка шасси - гидравлическая. Хвостовая опора - полностью убирающаяся в полете, с резиновым катком вместо колеса.

Под хвостовой частью имелся посадочный крюк, отклоняемый пневматически и в полете убиравшийся в обводы фюзеляжа.

Самолет имел отгибные пластинки - триммеры в каналах крена и рысканья и переставляемые в полете триммеры в канале тангажа.

Вооружение самолетов ранних серий - два 7,7-мм пулемета Тип 97 (улучшенная копия французского пехотного пулемета Гочкисс) перед кабиной, синхронные, с боекомплектом в 1000 патронов на ствол. В крыле монтировались две 20-мм пушки Тип 99: сначала - с барабанным боепитанием (60 снарядов на ствол), затем - с обойменным (100 снарядов) и, наконец - с ленточным (125 снарядов).

На самолетах поздних серий, кроме того, устанавливалось в крыле два 13,2-мм пулемета Тип 3 с боекомплектом по 400 патронов на ствол и еще один - вместо двух 7,7-мм пулеметов - перед кабиной. На некоторых самолетах можно было подвешивать бомбу (или оперенный снаряд) массой до 250 кг под центральный узел подвески. На перехватчиках под крылом монтировались пусковые рельсы для двух 150-мм неуправляемых ракет «воздух - воздух».

Двигательная установка - поршневые двухрядные 14-цилиндровые двигатели Накадзима семейства «Сакае» взлетной мощностью от 940 до 1100 л. с На самолете А6М-8 был установлен двухрядный 14-цилиндровый звездообразный двигатель Мицубиси «Кинсей» 62 мощностью 1560 л. с.

В целом в конструкции не было каких-либо крупных новшеств, что впоследствие дало почву для разговоров о том, что Хорикоси просто заимствовал наиболее удачные решения уже существовавших зарубежных самолетов. Отчасти это так и было. Шины выпускались фирмой

Окомато по лицензии американских фирм Бендикс и Палмер, приборы - фирмой Токио Инструменте по лицензии Сперри, Пионер и Кольсман, винты изготавливались фирмой Сумимото по лицензии Гамильтон Стандард и так далее.

Размеры (А6М2/А6М5), м: размах крыла - 12/11, длина самолета - 9,06/9,12, высота стояночная - 3,05/ 3,5, площадь крыла - 22,44/21,3 м2.

Массы и нагрузки (А6М2/А6М5), кг: пустого -1680/1876, взлетная - 2410/2733, максимальная взлетная - 2796/2950.

Летно-технические характеристики (А6М2/ А6М5): максимальная скорость - 525/555 км/ч, крейсерская скорость - 330/365 км/ч, время подъема на 6000 м - 7,5/7,0 мин, практический потолок - 10 000/ 11 740 м, максимальная дальность полета 3050/1900 км.

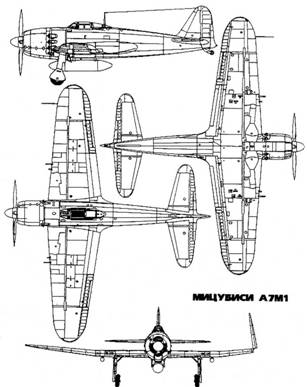

Мицубиси А7М «Реппу» (союзное кодовое имя «Сэм»)

К концу войны японцы потеряли ряд авианосцев и опытных летчиков, потерпев, таким образом, фактическое поражение, и истребитель А6М «Зеро» уже не мог обеспечить им качественного превосходства над союзниками. Нарекания вызывала слабая живучесть самолета, низкая скорость и недостаточно мощное вооружение для борьбы с американскими самолетами. Поэтому летом 1942 г. фирма Мицубиси начало разработку принципиально нового палубного истребителя А7М «Реппу» («Ураган») согласно спецификации 16-Ши. Прорыва в летных характеристиках предполагалось достичь путем применения нового мощного двигателя Накадзима «Хомарэ». В спецификации были, в частности, предъявлены следующие требования к новому истребителю: скорость - 630 км/ч на большой высоте, набор высоты 6000 м за время, не превышающее 6 мин., скорость на пикировании - до 820 км/ч и мощное вооружение из двух новых 20-мм пушек и двух 13,2-мм пулеметов.

Требования по срокам разработки «Реппу» - конец 1942 г.
– просто не могли быть выполнены, так как фирма Мицубиси и без того была до отказа загружена работой по модернизации «Зеро» и разработке базового тяжеловооруженного перехватчика «Райдэн». Свою роль сыграли и задержки в разработке двигателя «Хомарэ». Лишь к апрелю 1944 г. первый опытный «Реппу» был готов к испытаниям.

В идеологиии нового самолета был обобщен опыт войны - запас прочности конструкции был значительно увеличен, возрасли и размеры планера. Законцовки крыла имели гидравлический привод складывания. Баки самолета были протестированы, летчик имел вполне приличную защиту - бронеспинку, поддон и лобовое бронестекло. Для улучшения горизонтальной маневренности на боевых режимах были применены традиционные для японских самолетов «боевые закрылки».

На самолете был установлен «сырой» и неотработанный мотор «Хомарэ»22, который в дальнейшем и стал причиной неприятностей, постигших опытную машину. 6 мая 1944 г. состоялся первый полет «Реппу» с летчиком Ейсаку Сибаямой. Были выявлены некоторые недоработки в системе уборки - выпуска шасси, в остальном проблем не возникло. Всего через три недели, после устранения выявленных недостатков в ходе сокращенной программы заводских испытаний, прототип был передан флоту для войсковых испытаний.

Наряду с многими достоинствами, в частности прекрасной защитой и маневренностью, сопоставимой с «Зеро», флотские летчики отмечали недостаточную мощность двигателя, которая на некоторых режимах была ниже расчетной на 400 л. с, вследствие чего прототип серьезно «отставал» от требований спецификации 17-Ши, в частности по скорости и скороподъемности.

Единственным выходом была замена двигателя. В результате полного перепроектирования носовой части фюзеляжа на самолет был установлен прекрасно зарекомендовавший себя двигатель Мицубиси Мк.9А. Самолет получил индекс А7М2. Аппарат был готов в кратчайшие сроки - 13 октября 1944 г. состоялся его первый полет. Была заложена опытная серия (самолеты переделывались из изготовленных ранее планеров А7М1) из 7 самолетов. Предполагалось, что в серии самолет будет выпускаться в двух вариантах - «Модель 22А» с вооружением из четырех 20-мм пушек Тип 99 «модель 2» с ленточным боепитанием и боекомплектом в 250 снарядов на ствол и «Модель 22В» с вооружением из двух пушек Тип 99 и двух 13,2-мм пулеметов Тип 03 с боекомплектом в 450 патронов на ствол. Серийное производство «Реппу» планировалось на заводах в г. Нагоя и Осака. Серийное производство так и не было развернуто из-за землетрясения, разрушившего завод в Нагое, а затем - из-за уничтожения американцами моторостроительного завода, выпускавшего двигатели Мк.9А. Из шести предсерийных самолетов и одного так называемого «серийного» были облетаны первый, второй, четвертый, шестой и «серийный» образцы, остальные были уничтожены на земле американскими бомбами. Второй опытный самолет был разбит при посадке.

В дальнейшем велись работы по созданию базового перехватчика на базе «Реппу».

Описание конструкции

Самолет А7М «Реппу» представлял собою одноместный однодвигательный цельнометаллический низкоплан.

Фюзеляж - полумонокок с усиленным набором и работающей обшивкой. Конструктивно состоял из четырех частей - носовой, в которой размещался двигатель и его агрегаты, средней, с кабиной летчика и топливными баками, хвостовой балки, где размещалось радиооборудование, и хвостового конуса с вертикальным килем, на котором монтировалось горизонтальное оперение, тормозной крюк и убираемая хвостовая опора. Фонарь кабины имел лобовое бронестекло и обеспечивал летчику крутовой обзор, даже несмотря на наличие множественных переплетов.
